Wkładka (mechanizm) zaworu termostatycznego ze zmienną nastawą wstępną; M28 - nowe 3/8,1/2,3/4 R581400

Regulacja przepływu i temperatury w grzejnikach z wkładką termostatyczną M28 Comap

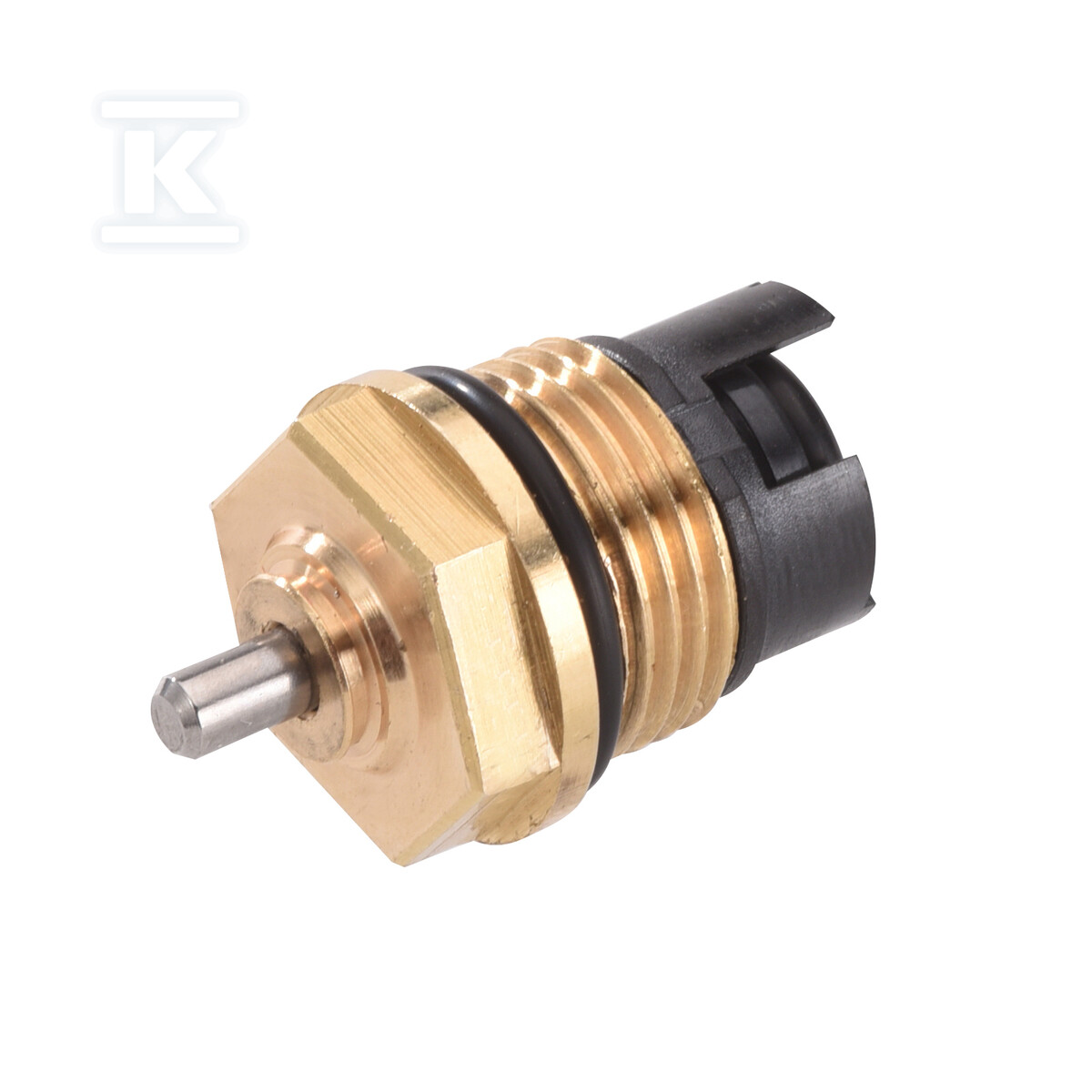

Wkładka termostatyczna Comap R581400 to mechanizm wewnętrzny do zaworów termostatycznych Variosar z regulacją wstępną Kv. Przeznaczona jest do grzejników ze zintegrowaną armaturą oraz do grzejników uniwersalnych z 6 otworami. W zależności od modelu pozwala na zastosowanie głowicy termostatycznej Comap M28 lub M30, a w tej wersji pracuje z gwintem M28x1,5. Wszystkie wkładki termostatyczne Comap są produkowane we Francji, w fabryce w Abbeville.

Budowa i materiały

Konstrukcja opiera się na korpusie z mosiądzu tłoczonego na gorąco z wykończeniem niklowanym. Tarcza zaworowa z funkcją anti-sticking i pierścień uszczelniający EPDM ograniczają ryzyko zapieczenia. Uszczelnienia wkładki i trzpienia wykonano z etyleno-polipropylenu odpornego na środki przeciw zamarzaniu. Trzpień regulacyjny to jednoczęściowy element, a sprężyna jest ze stali nierdzewnej. Pokrywa ochronna wykonana jest z plastiku. Nakrętka union dostępna jest w wersji metal/metal lub z 2 o-ringami. Mechanizm ma wewnętrzny sześciokąt 13 mm i mocowanie śrubowe.

Parametry pracy i warunki instalacji

Wkładka przeznaczona jest do standardowych systemów grzewczych wodnych. Dopuszczalne warunki pracy to ciśnienie maksymalne 10 bar, temperatura maksymalna wody 110 °C oraz maksymalna różnica ciśnień 0,6 bar. Skok maksymalny wynosi 2 mm. Zakres regulacji Kv to 0,028 - 0,490 m3/h, co pozwala na wstępne wyważenie hydrauliczne obwodu i ograniczenie szumów przy dużych różnicach ciśnień. Wkładka jest częścią zamienną i zapasową.

Kompatybilność, montaż i regulacja Kv

Mechanizm współpracuje z grzejnikami z zaworami zintegrowanymi oraz z grzejnikami uniwersalnymi 3/8”, 1/2” i 3/4”. Połączenie z grzejnikiem realizowane jest w wersji metal/metal lub z 2 o-ringami na stożku i stronie grzejnikowej, dla 3/8” i 1/2”. Wkładka jest częścią zamienną, bez śruby montażowej, z mocowaniem śrubowym.

Regulacja wstępna Kv odbywa się poprzez obrót pierścienia wzorcowego, który przesuwa trzpień zaworu. Ustawienie wykonuje się kluczem zwykłym lub dedykowanym narzędziem. Po zdjęciu narzędzia wartość pozostaje widoczna na mechanizmie, po stronie płaskiej trzpienia. W praktyce pozwala to na precyzyjne dopasowanie przepływu do zapotrzebowania grzejnika bez demontażu armatury.

• gwint głowicy: M28x1,5
• przyłącza grzejnikowe: 3/8”, 1/2”, 3/4”
• kompatybilność: zawory Comap Variosar, grzejniki z 6 otworami
• regulacja Kv: dedykowanym narzędziem, 14 pozycji nastawy
• kolor: mosiądz
