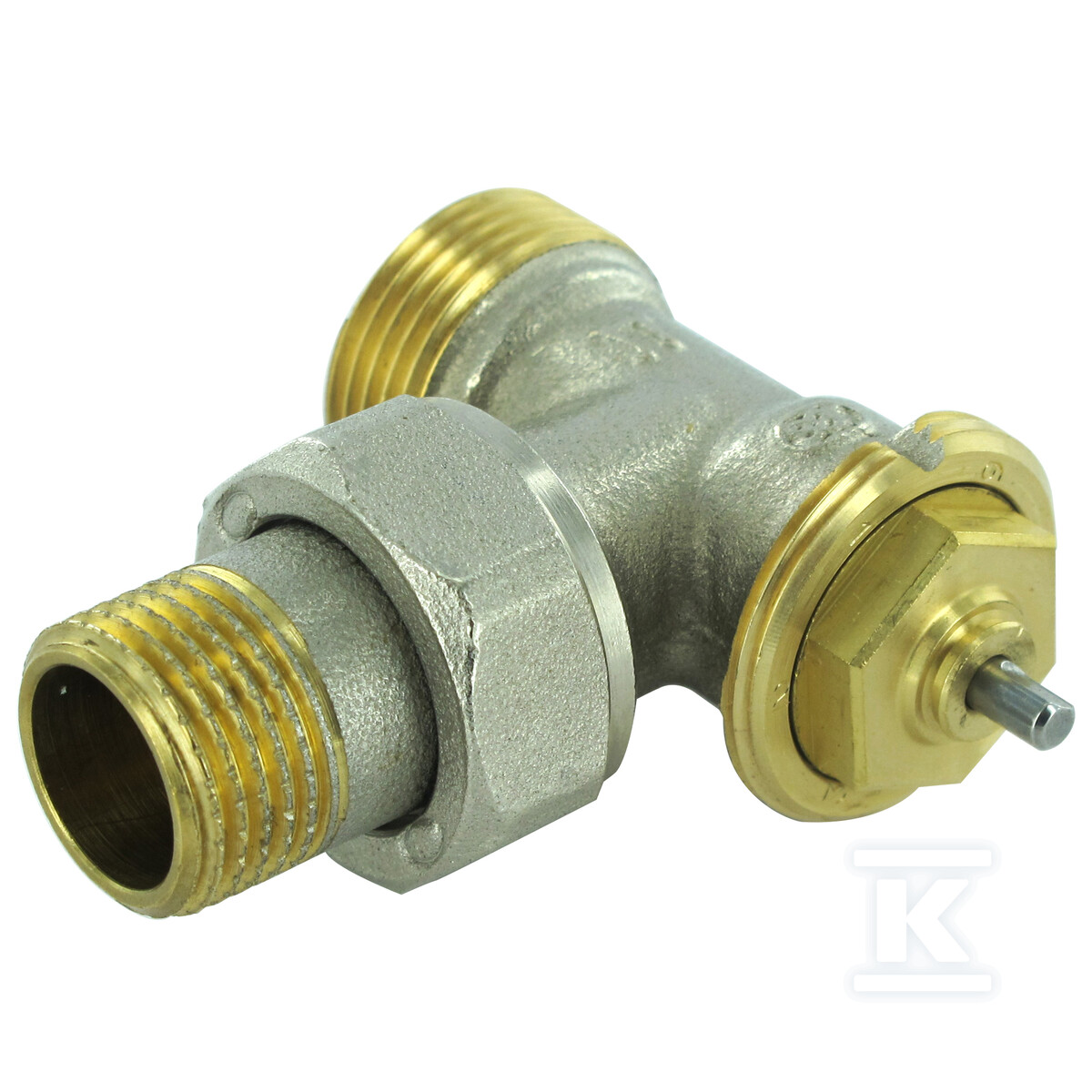

Zawór kątowy gwintowany Kv 0,028 - 0,49 - 1/2" - 3/4 Euro R854324

Zawór kątowy termostatyczny z regulowanym Kv do instalacji grzewczych

Zawór kątowy Comap serii R854E łączy grzejnik z instalacją centralnego ogrzewania i umożliwia precyzyjne ograniczenie przepływu czynnika grzewczego do wartości projektowej. Współpracuje z głowicą termostatyczną M30 x 1,5, dzięki czemu po nastawie hydraulicznej pozwala utrzymać zadaną temperaturę w pomieszczeniu bez nadmiernych przepięć i szumów. Obudowa z mosiądzu z niklowaną powierzchnią zapewnia odporność na korozję w typowych warunkach instalacji wodnych, a kątowe wykonanie ułatwia montaż przy grzejnikach z przyłączeniem 1/2". Połączenie z rurą 3/4" Euro i z grzejnikiem 1/2" daje zwartą zabudowę o wymiarach 53 mm szerokości i 26,5 mm długości, co sprawdza się w ciasnych wnękach.

Budowa i materiały

Korpus wykonany jest z mosiądzu z zabezpieczeniem powierzchni przez niklowanie. Gwint do głowicy termostatycznej to M30 x 1,5, zgodny z większością głowic Comap. Połączenie grzejnikowe 1/2" i przyłącze do rury 3/4" Euro realizowane jest w układzie kątowym. Wewnętrzny sześciokąt 13 mm umożliwia montaż bez demontażu armatury grzejnikowej. Zawór nie posiada osłony przeciwpyłowej, niezależności od ciśnienia ani automatycznego sterowania przepływem - jest to klasyczny zawór z ręczną nastawą wstępną Kv.

Regulacja przepływu i równoważenie hydrauliczne

Współczynnik przepływu Kv jest regulowany w zakresie 0,028 - 0,490 m3/h. Nastawa odbywa się przez przekręcanie pierścienia z oznaczeniem, przy użyciu specjalnego klucza lub zwykłego klucza płaskiego, w 14 pozycjach. Dzięki temu instalator może dobrać przepływ do mocy grzejnika i założonej różnicy ciśnień, co pozwala na hydrauliczne wyważenie instalacji i ograniczenie pracy pompy na niepotrzebnie dużych przepływach. Po ustawieniu wartości Kv zawór ogranicza maksymalny przepływ nawet przy pełnym otwarciu głowicy, co zmniejsza ryzyko przesterowania pomieszczenia.

Zastosowanie i warunki pracy

Zawór przeznaczony jest do typowych instalacji centralnego ogrzewania wodnego. Dopuszczalne parametry pracy to maksymalne ciśnienie robocze 10 bar, maksymalna temperatura robocza 110 °C, maksymalna różnica ciśnień 0,6 bar oraz maksymalny skok trzpienia 2 mm. Parametry te pokrywają standardowe warunki pracy grzejników w budynkach mieszkalnych i użyteczności publicznej. Produkcja zaworów i głowic Comap odbywa się we Francji.
