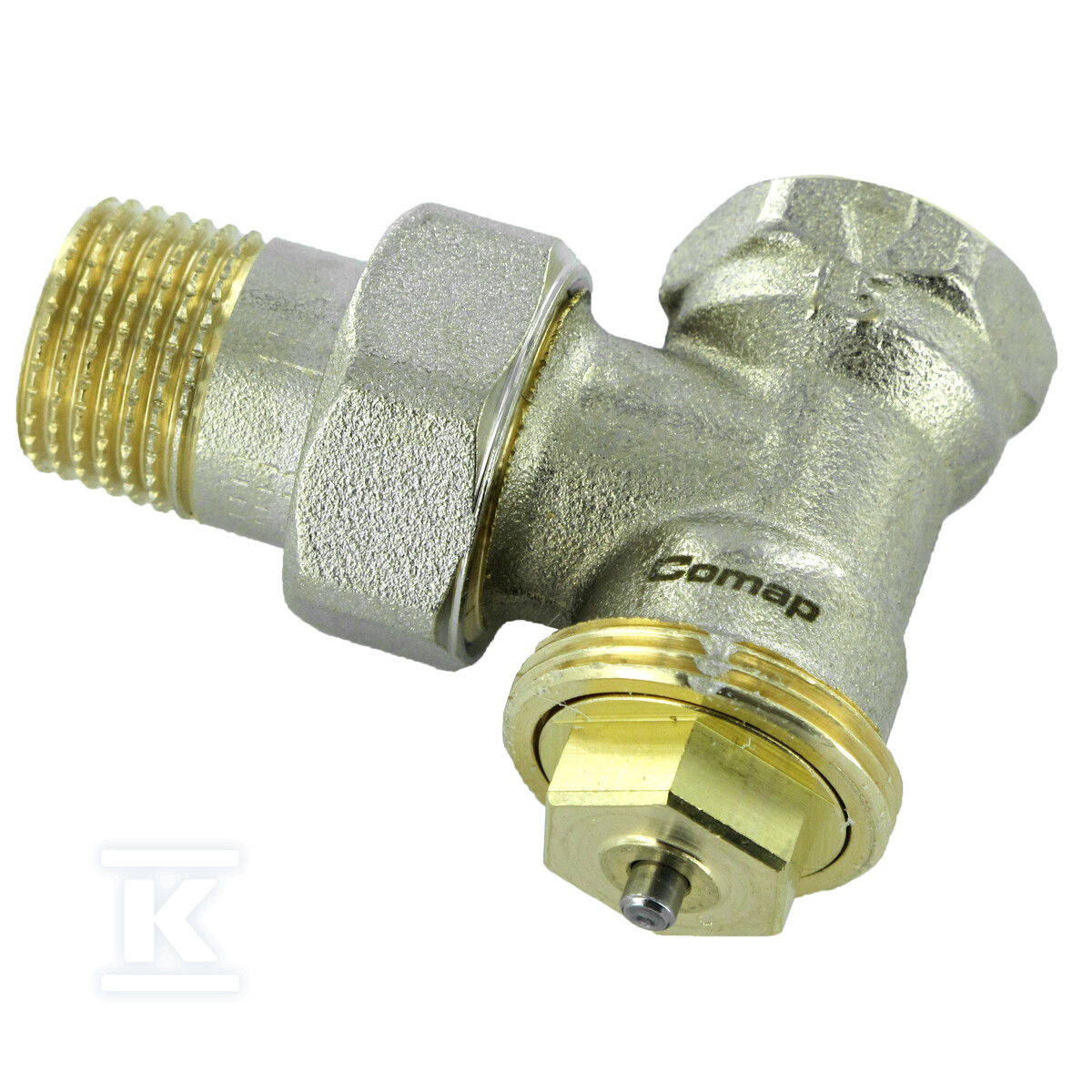

Zawór termostatyczny kątowy Kv 0,028 - 0,49 - 3/4" R858626

Regulowany zawór termostatyczny kątowy do hydraulicznego równoważenia instalacji

Zawór termostatyczny kątowy Comap z regulowaną wartością Kv umożliwia precyzyjne ustawienie przepływu czynnika grzewczego dla konkretnego odbiornika i łączy grzejnik z instalacją centralnego ogrzewania. Dzięki możliwości wstępnego ograniczenia przepływu w zakresie 0,028 - 0,49 m3/h pozwala na hydrauliczne zrównoważenie instalacji, a w połączeniu z głowicą termostatyczną utrzymuje zadaną temperaturę komfortu w pomieszczeniu. Konstrukcja typu Variosar NF 3/4" metal-metal jest przeznaczona do standardowych systemów grzewczych z wodą i jest produkowana we Francji.

Budowa i materiały

Obudowa wykonana jest z mosiądzu z zabezpieczeniem powierzchni przez niklowanie. Powłoka niklowa zwiększa odporność na korozję i zapewnia trwałość w warunkach instalacji grzewczej. Zawór posiada osłonę przeciwpyłową, która chroni trzpień przed zanieczyszczeniami podczas montażu i eksploatacji. Połączenie z głowicą termostatyczną realizowane jest gwintem M28 x 1,5, co zapewnia kompatybilność z typowymi głowicami Comap. Urządzenie nie ma automatycznego sterowania przepływem i nie jest niezależne od ciśnienia.

Warunki pracy i montaż

Zawór kątowy 3/4" przeznaczony jest do instalacji z przyłączem grzejnikowym 3/4" i przyłączem rurowym 3/4". Maksymalny skok wysunięcia trzpienia wynosi 2 mm, co pozwala na płynną regulację przepływu. Dopuszczalne warunki pracy to maksymalne ciśnienie robocze 10 bar, maksymalna temperatura robocza 110 °C oraz maksymalna różnica ciśnień 0,6 bar. Parametry te odpowiadają typowym zastosowaniom centralnego ogrzewania w budynkach mieszkalnych i użyteczności publicznej.

Zastosowanie i współpraca z głowicą

• regulacja wielkości przepływu do wartości projektowej dla danego odbiornika,
• hydrauliczne równoważenie instalacji poprzez wstępne nastawienie Kv,
• utrzymywanie zadanej temperatury pomieszczenia po zamontowaniu głowicy termostatycznej,
• zastosowanie w systemach grzewczych z wodą w warunkach: ciśnienie do 10 bar, temperatura do 110 °C, różnica ciśnień do 0,6 bar.

Zawór współpracuje z głowicą termostatyczną, tworząc kompletny zestaw sterujący temperaturą. Regulowana wartość Kv pozwala instalatorowi ograniczyć przepływ na etapie uruchomienia instalacji, co zmniejsza ryzyko nadmiernego przepływu i poprawia stabilność pracy grzejnika.
