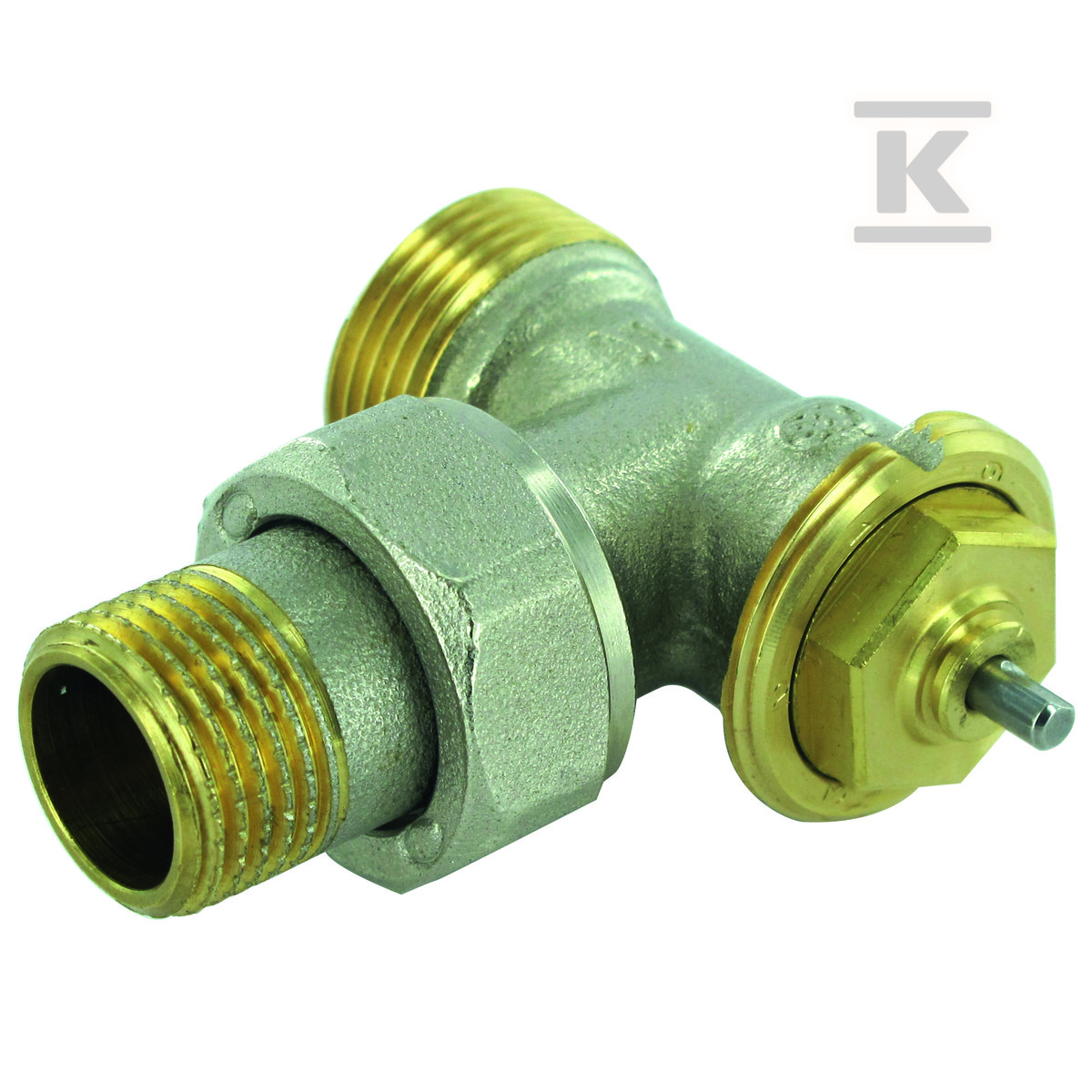

Zawór termostatyczny kątowy M22 - 1/2"-M22 R808704

Zawór kątowy z stałym Kv do precyzyjnej regulacji temperatury w grzejniku

Zawór termostatyczny kątowy z linii R808E łączy grzejnik z instalacją i reguluje przepływ czynnika grzewczego na podstawie stałego współczynnika przepływu Kv. Rozwiązanie jest przeznaczone do standardowych systemów centralnego ogrzewania z wodą, gdzie liczy się cicha praca, brak zapieczenia mechanizmu po długim zamknięciu oraz możliwość montażu w obu kierunkach przepływu. Korpus przeznaczony jest do współpracy z głowicą termostatyczną.

Budowa i materiały

Korpus zaworu wykonany jest ze sztam powanego mosiądzu z niklowanym zabezpieczeniem powierzchni. Powłoka niklowa zwiększa odporność na korozję w instalacji grzewczej. Wewnątrz zastosowano niezapiecającą się tarczę zaworu z uszczelnieniem z EPDM oraz pierścienie uszczelniające z etylenowo-propylenu, odporne na środki przeciw zamarzaniu. Zestaw iglicy jest jednoczęściowy, sprężyna wykonana jest ze stali nierdzewnej, a zaślepka ochronna z tworzywa.

Konstrukcja pozwala na pracę bez hałasu przepływu i bez drgań, a mechanizm nie przywiera po długim okresie zamknięcia.

Zastosowanie i warunki pracy

Zawór przeznaczony jest do typowych zastosowań centralnego ogrzewania z gorącą wodą w następujących warunkach:

• maksymalne ciśnienie robocze 10 bar
• maksymalna temperatura robocza 110 °C
• maksymalna różnica ciśnień 0,6 bar
• maksymalny skok wysunięcia trzpienia 2 mm

Stały Kv umożliwia regulację temperatury na podstawie stałej wielkości przepływu, co upraszcza dobór głowicy i zapewnia powtarzalne działanie w instalacji.

Montaż i kompatybilność

Wykonanie kątowe z gwintem 1/2" do przyłącza instalacyjnego i połączeniem M22 x 1,5 do grzejnika ułatwia prowadzenie rur w ograniczonej przestrzeni. Połączenie do głowicy termostatycznej to M28 x 1,5, zgodne z serią R808. Wymiary gabarytowe podane dla tego wykonania to długość ok. 80 mm, wysokość ok. 115 mm i szerokość ok. 45 mm, przy wymiarach montażowych B ok. 54 mm, L ok. 21 mm i Dmax ok. 16 mm.

Zawór współpracuje z grzejnikami metal/metal 1/2" lub z dwoma pierścieniami uszczelniającymi na stożku i stronie grzejnika. Dzięki profilowanemu siedzisku może być używany na zasilaniu i powrocie. Linia R808E to wersja bez nastawy wstępnej.
