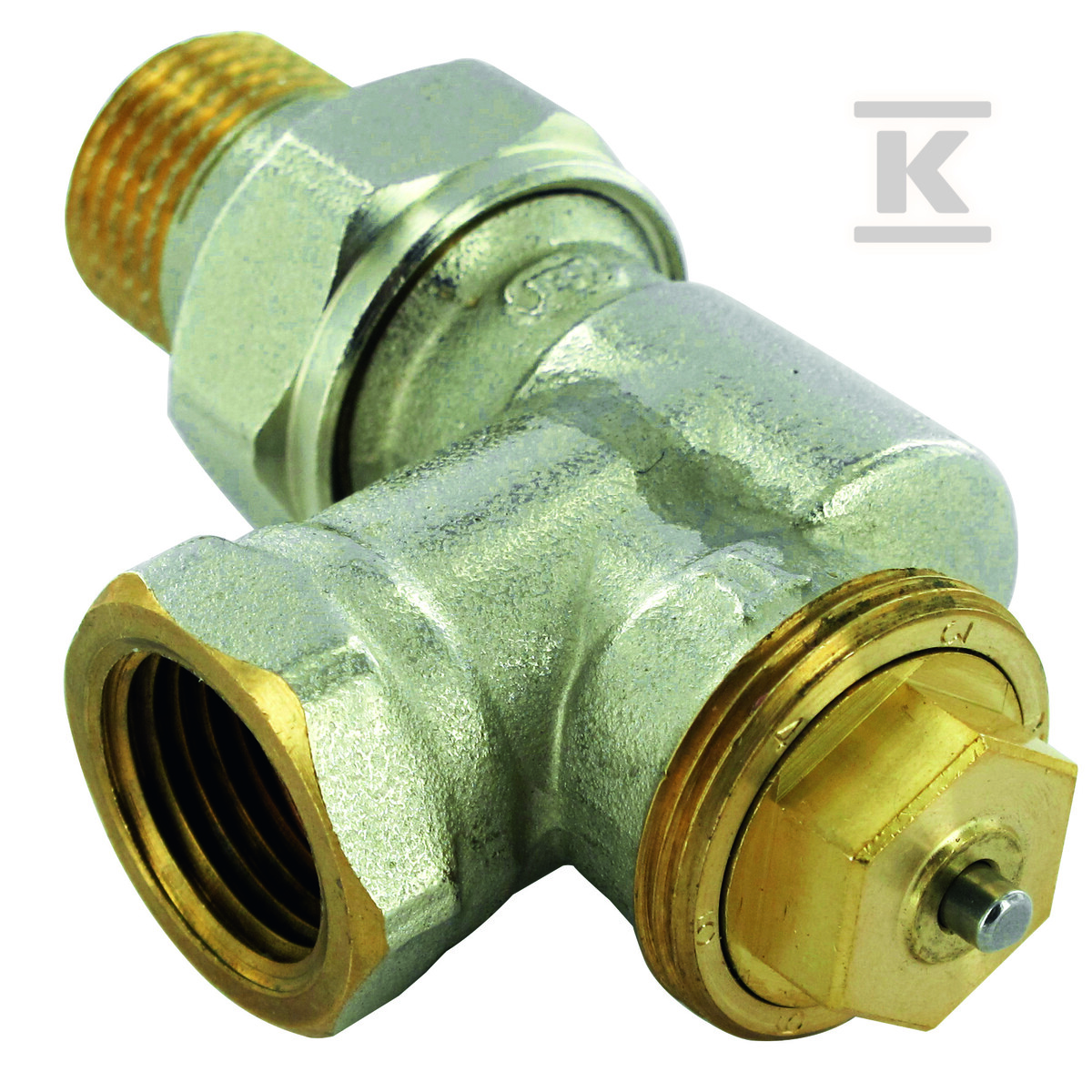

Zawór termostatyczny kątowy odwrócony (axialny) - 3/4 - Kv 0,95 R807606

Zawór termostatyczny kątowy odwrócony z stałym współczynnikiem przepływu do instalacji dwururowych

Zawór przeznaczony do połączenia grzejnika z instalacją centralnego ogrzewania w układzie dwururowym. Pracuje w parze z głowicą termostatyczną i reguluje przepływ czynnika grzewczego na podstawie stałej wartości Kv, co pozwala na stabilną pracę termostatu bez konieczności dodatkowej nastawy wstępnej. Wykonanie kątowe odwrócone w wersji aksjalnej ułatwia montaż przy grzejniku, gdy króciec zasilający znajduje się od strony ściany.

Budowa i materiały

Korpus wykonany jest z mosiądzu z zabezpieczeniem powierzchni przez niklowanie. Powłoka niklowa zwiększa odporność na korozję w wodzie grzewczej i poprawia wygląd elementu w instalacji widocznej. Przycisk sterujący ma biały kolor. Konstrukcja aksjalna zapewnia prosty dostęp do trzpienia zaworu, a maksymalny skok wysunięcia trzpienia wynosi 2 mm. Zawór nie posiada osłony przeciwpyłowej, wygiętej końcówki ani zestawu zaciskowego.

Zastosowanie i parametry pracy

Urządzenie jest przeznaczone do typowych zastosowań centralnego ogrzewania z wodą gorącą. Dopuszczalne warunki pracy to maksymalne ciśnienie robocze 10 bar, maksymalna temperatura robocza 110 °C oraz maksymalna różnica ciśnień 0,6 bar. Współczynnik przepływu dla wersji 3/4 cala wynosi Kv 0,95, a wartość Kvs to 2,5. Stały Kv oznacza, że przepływ przez zawór jest przewidywalny i niezależny od nastawy, co upraszcza dobór głowicy termostatycznej. Zawory termostatyczne Comap są produkowane we Francji.

• stabilny przepływ przy stałym Kv 0,95 dla przyłącza 3/4 cala
• praca w systemie dwururowym
• odporność na temperaturę do 110 °C i ciśnienie do 10 bar
• korpus mosiężny z niklowaniem

Montaż i kompatybilność

Rozmiar połączenia grzejnikowego to 3/4 cala, co odpowiada oznaczeniu 20. Zawór współpracuje z głowicą termostatyczną na gwint M28x1,5. Nie jest przystosowany do systemu jednorurowego, nie zapewnia niezależności od ciśnienia i nie posiada automatycznego sterowania przepływem. Brak możliwości nastawy wstępnej oznacza, że regulacja następuje wyłącznie przez głowicę termostatyczną.
