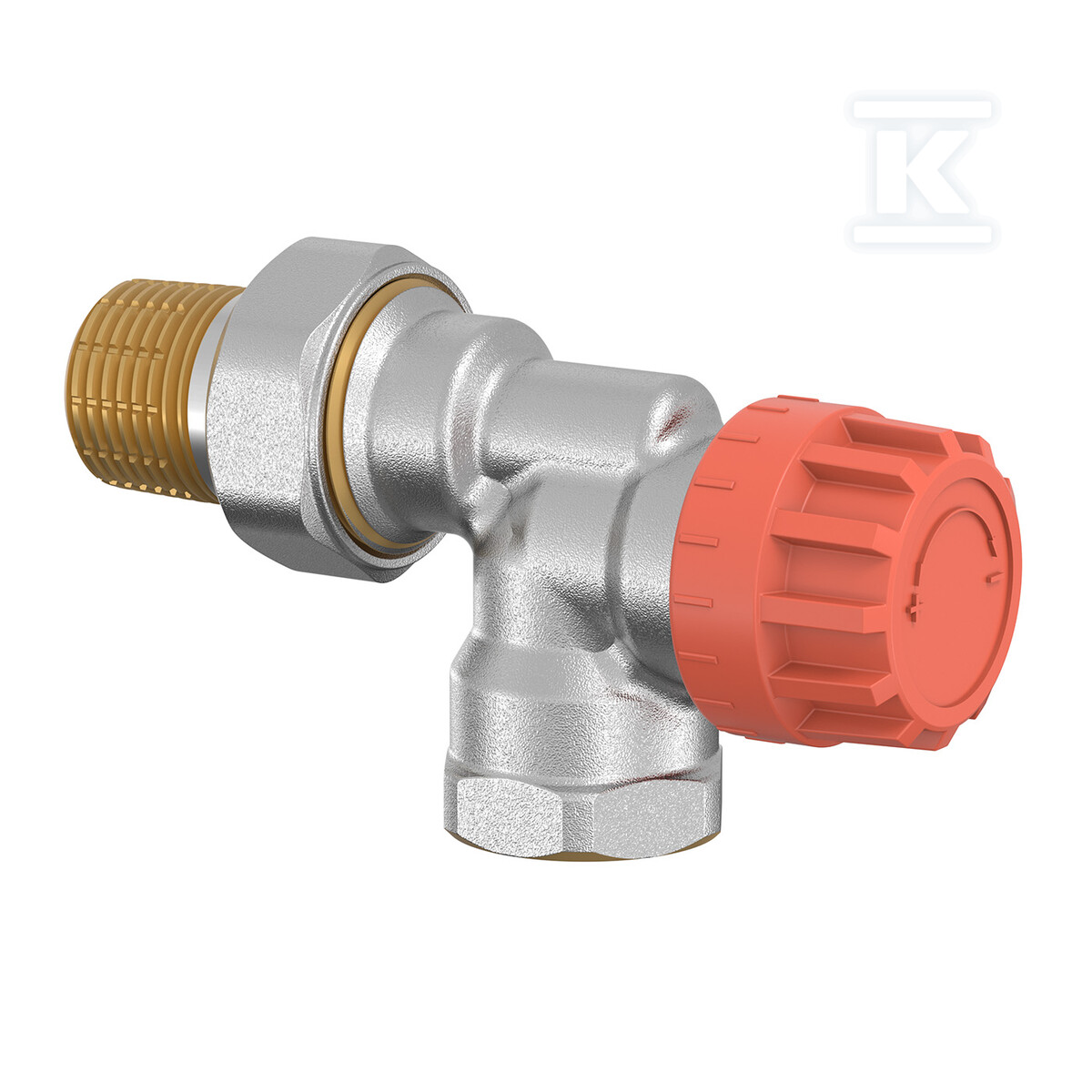

Zawór termostatyczny kątowy odwrócony (axialny) Kv 0,028 - 0,49 - 1/2" R857624

Zawór termostatyczny kątowy odwrócony z nastawą Kv do hydraulicznego równoważenia

Zawór przeznaczony do współpracy z głowicą termostatyczną w instalacjach centralnego ogrzewania dwururowego. Kształt kątowy odwrócony, zwany też aksjalnym, pozwala na połączenie grzejnika z instalacją przy zachowaniu kompaktowej zabudowy. Regulowana wartość Kv umożliwia dopasowanie przepływu do projektu odbiornika i równoważenie hydrauliczne całej pętli, a w połączeniu z głowicą utrzymuje zadaną temperaturę komfortu w pomieszczeniu.

Budowa i materiały

Korpus wykonany jest z mosiądzu kute go na gorąco z powłoką niklową, co zapewnia odporność na korozję i trwałość w wodzie grzewczej. Wkład ma mosiądz wysokiej wytrzymałości, a sprężyna jest ze stali nierdzewnej. Uszczelnienia trzpienia i wkładu to o-ringi z etylen-propylenu, nie zamarzające, a krążek zaworu z uszczelką o-ring z EPDM jest nie przywierający. Trzpień zaworu jest jednorodny, igłowy, a profilowane gniazdo umożliwia również przepływ odwrócony. Nakrętka zespolona dostępna jest w wersji metal/metal lub z dwoma uszczelkami o-ring. Wewnętrzny sześciokąt 13 mm ułatwia montaż.

Nastawa przepływu i montaż

Regulacja przepływu odbywa się pierścieniem z oznaczeniem Kv zintegrowanym w korpusie. Nastawę wykonuje się kluczem płaskim lub dedykowanym narzędziem. Dostępnych jest 14 pozycji nastawy, od ok. 0,028 do 0,49, co pozwala precyzyjnie dobrać przepływ do mocy grzejnika. Nominalna przepustowość Kvs wynosi 0,85. Podłączenie głowicy to gwint M28x1,5, a połączenie instalacyjne to 15x21. Połączenie grzejnikowe to 1/2 cala, 15. Wymiary zabudowy dla wersji 1/2'' to ok. 54 mm szerokości i 38 mm długości. Konstrukcja zapewnia pracę bez hałasu przepływu i bez drgań, a zawór jest przystosowany do pracy w obu kierunkach przepływu.

Parametry pracy i zastosowanie

Zawór przeznaczony jest do typowych zastosowań centralnego ogrzewania wodnego. Dopuszczalne warunki pracy to maksymalne ciśnienie robocze 10 bar, maksymalna temperatura robocza 110 °C, maksymalna różnica ciśnień 0,6 bar oraz maksymalne wysunięcie trzpienia 2 mm. Przeznaczony jest do systemu dwururowego, nie do systemu jednorurowego. Dzięki nastawie Kv wspiera hydrauliczne równoważenie instalacji i ogranicza ryzyko przeciążeń odbiorników.
