Zawór termostatyczny prosty M22 - 1/2"-M22 R809704

Regulacja temperatury z zaworem termostatycznym o stałym Kv

Zawór termostatyczny COMAP łączy grzejnik z instalacją centralnego ogrzewania i umożliwia precyzyjną regulację temperatury pomieszczenia na podstawie stałej wielkości przepływu. Rozwiązanie z stałym współczynnikiem Kv pozwala na przewidywalną pracę głowicy termostatycznej bez konieczności dodatkowej regulacji hydraulicznej.

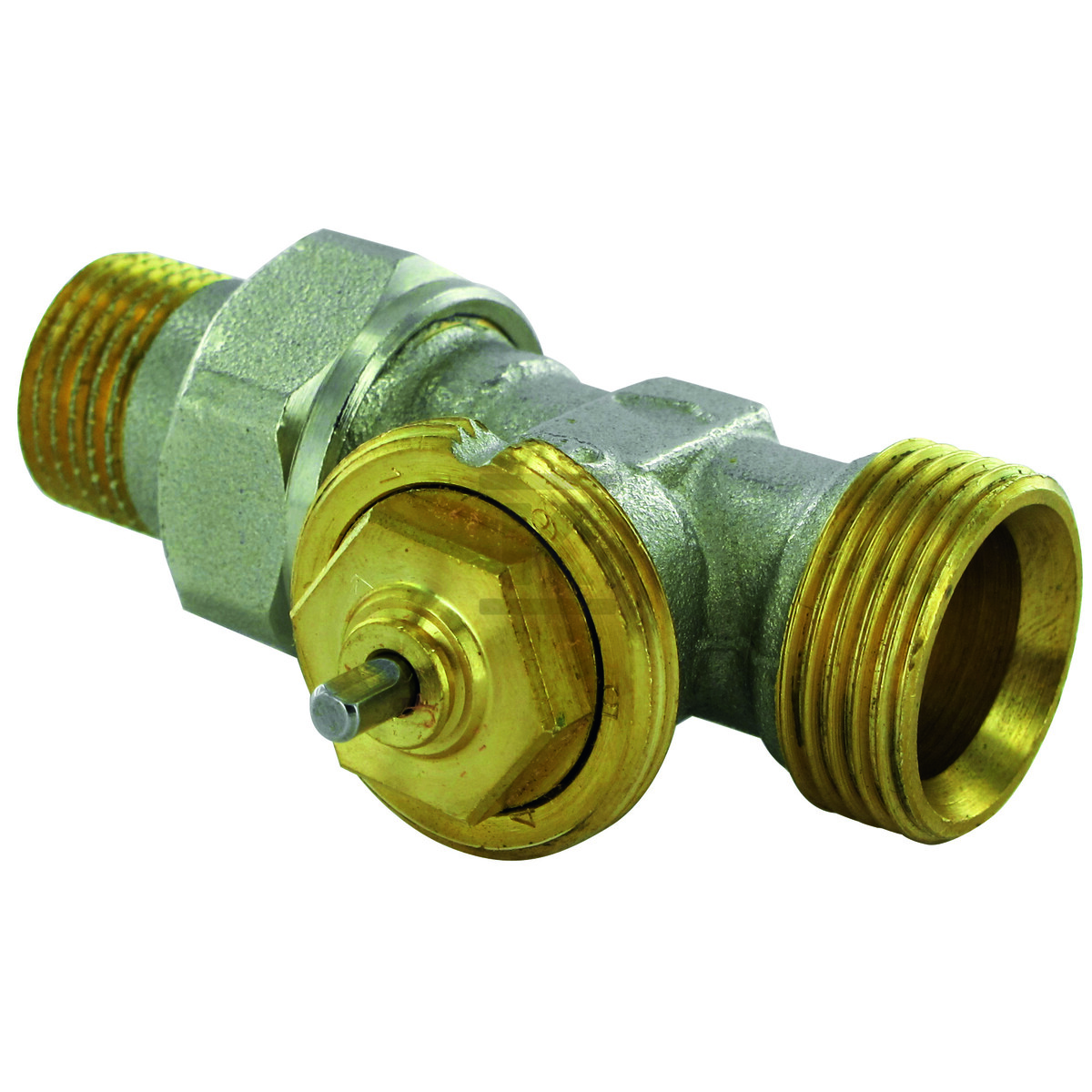

Budowa i wykończenie

Obudowa wykonana jest z mosiądzu, co zapewnia odporność na korozję w typowych warunkach instalacji grzewczej. Powierzchnia poddano niklowaniu, które zwiększa trwałość mechaniczna i ułatwia montaż. Połączenie do rurociągu to gwint 1/2" w wersji prostej, natomiast strona grzejnikowa ma gwint męski M22 x 1,5. Głowicę termostatyczną mocuje się na gwincie M28.

Konstrukcja nie posiada osłony przeciwpyłowej, automatycznego sterowania przepływem ani niezależności od ciśnienia. Kolor przycisku określono jako inny, a długość zabudowy nie jest parametrem stosowanym w tym modelu.

Parametry pracy i montaż

Urządzenie jest przeznaczone do typowych zastosowań centralnego ogrzewania z wodą gorącą w zakresie:

• maksymalne ciśnienie robocze 10 bar
• maksymalna temperatura robocza 110 °C
• maksymalna różnica ciśnień 0,6 bar
• maksymalny skok wysunięcia trzpienia 2 mm

Prosty kształt ułatwia montaż w pozycji osiowej. Podawana jest długość ok. 75 mm przy połączeniu 1/2" i M22 x 1,5. Kompaktowe gabaryty pozwalają na zastosowanie w standardowych rozstawach przyłączy grzejnikowych.

Zastosowanie w instalacji grzewczej

Zawór pełni rolę elementu łączącego grzejnik z instalacją i jednocześnie ogranicza przepływ czynnika grzewczego zgodnie z nastawą głowicy. Stały Kv oznacza, że charakterystyka przepływowa jest niezmienna, a regulacja temperatury odbywa się wyłącznie po stronie głowicy termostatycznej.

Dzięki temu instalator uzyskuje powtarzalne warunki pracy na każdym grzejniku, a użytkownik końcowy ma stabilną temperaturę w pomieszczeniu bez szarpania zaworem.
