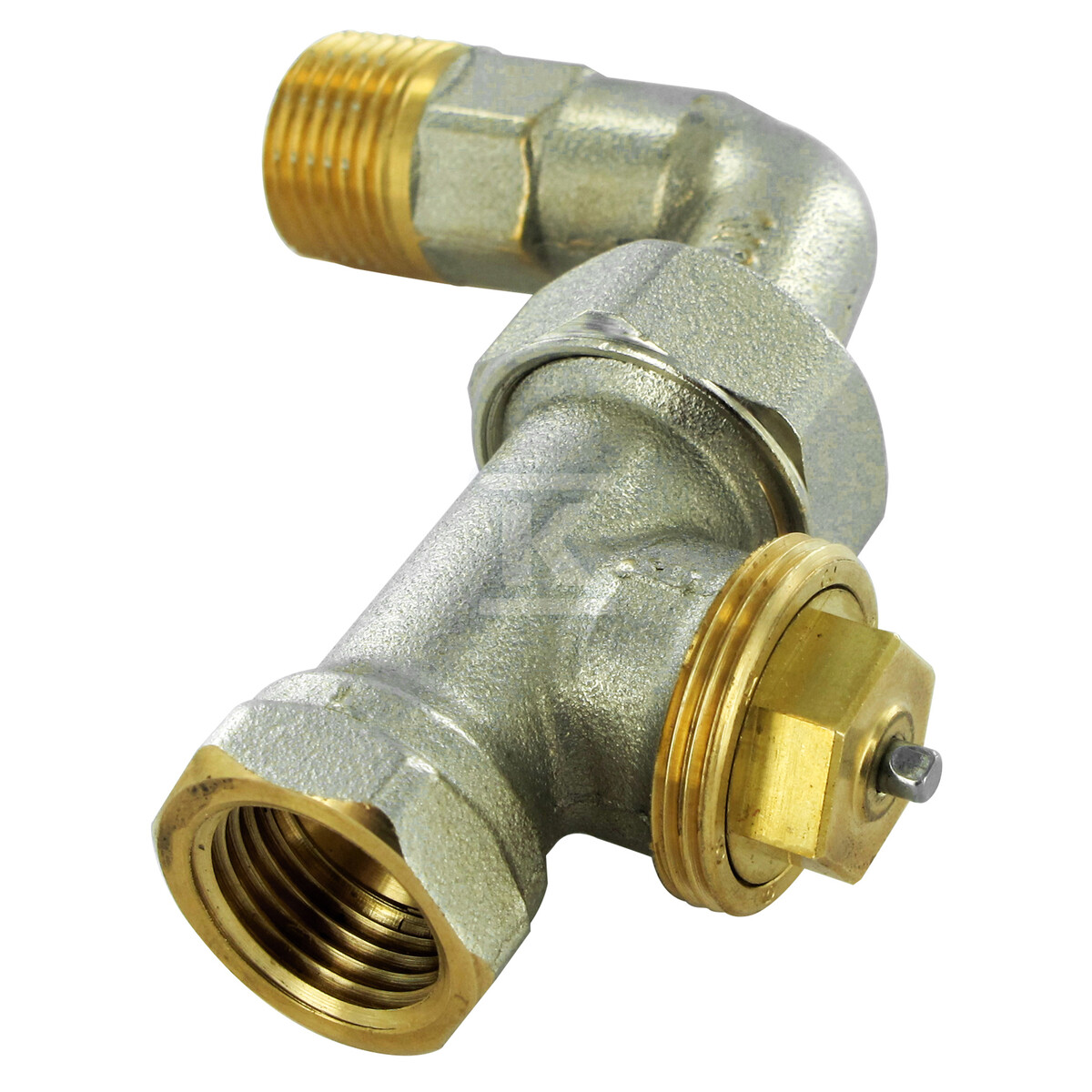

Zawór termostatyczny prosty z kolanem - 1/2" R809604C

Precyzyjna regulacja temperatury w grzejniku z zaworem termostatycznym Comap

Zawór przeznaczony do łączenia grzejnika z instalacją centralnego ogrzewania i do sterowania przepływem czynnika grzewczego na podstawie sygnału z głowicy termostatycznej. Konstrukcja z stałym współczynnikiem przepływu Kv zapewnia powtarzalną charakterystykę pracy, co przekłada się na stabilną regulację temperatury w pomieszczeniu bez konieczności ręcznej korekty przepływu. Rozwiązanie jest przeznaczone do montażu w układach dwururowych i współpracuje z głowicami termostatycznymi na gwint M28x1,5.

Konstrukcja i materiały

Obudowa wykonana jest z mosiądzu z powierzchnią zabezpieczoną niklowaniem. Powłoka niklowa zwiększa odporność na korozję w wodzie grzewczej i ułatwia montaż. Przycisk sterujący ma biały kolor. Forma wykonania to zawór prosty z kolanem, przechodni z odprowadzeniem, z przyłączem do grzejnika 1/2 cala. Wymiary zabudowy wynoszą ok. 85,5 mm długości przy szerokości ok. 53 mm, co pozwala na dyskretny montaż przy grzejniku bez konieczności dużych odstępów od ściany.

Zastosowanie i parametry pracy

Zawór przeznaczony jest do typowych zastosowań centralnego ogrzewania z wodą jako czynnikiem grzewczym. Dopuszczalne warunki pracy to maksymalne ciśnienie robocze 10 bar, maksymalna temperatura robocza 110 °C oraz maksymalna różnica ciśnień 0,6 bar. Maksymalny skok wysunięcia trzpienia wynosi 2 mm, co zapewnia płynną zmianę przepływu. Wartość Kvs wynosi 1, a charakterystyka przepływu jest stała, bez automatycznego sterowania przepływem i bez niezależności od ciśnienia. Urządzenie nie jest przystosowane do pracy w systemie jednorurowym i nie umożliwia odwróconego kierunku przepływu. Wszystkie zawory termostatyczne Comap są produkowane we Francji.

Montaż i kompatybilność

Połączenie z instalacją realizowane jest poprzez gwint Rp 1/2, a odprowadzenie do grzejnika to R 1/2. Przyłącze głowicy termostatycznej M28x1,5 umożliwia szybką wymianę lub montaż standardowych głowic. Zawór nie posiada zestawu zaciskowego, osłony przeciwpyłowej ani wygiętej końcówki. Nie ma możliwości nastawy wstępnej przepływu. Brak automatycznego sterowania przepływem oznacza, że regulacja temperatury odbywa się wyłącznie poprzez działanie głowicy termostatycznej na stały przepływ zaworu.
