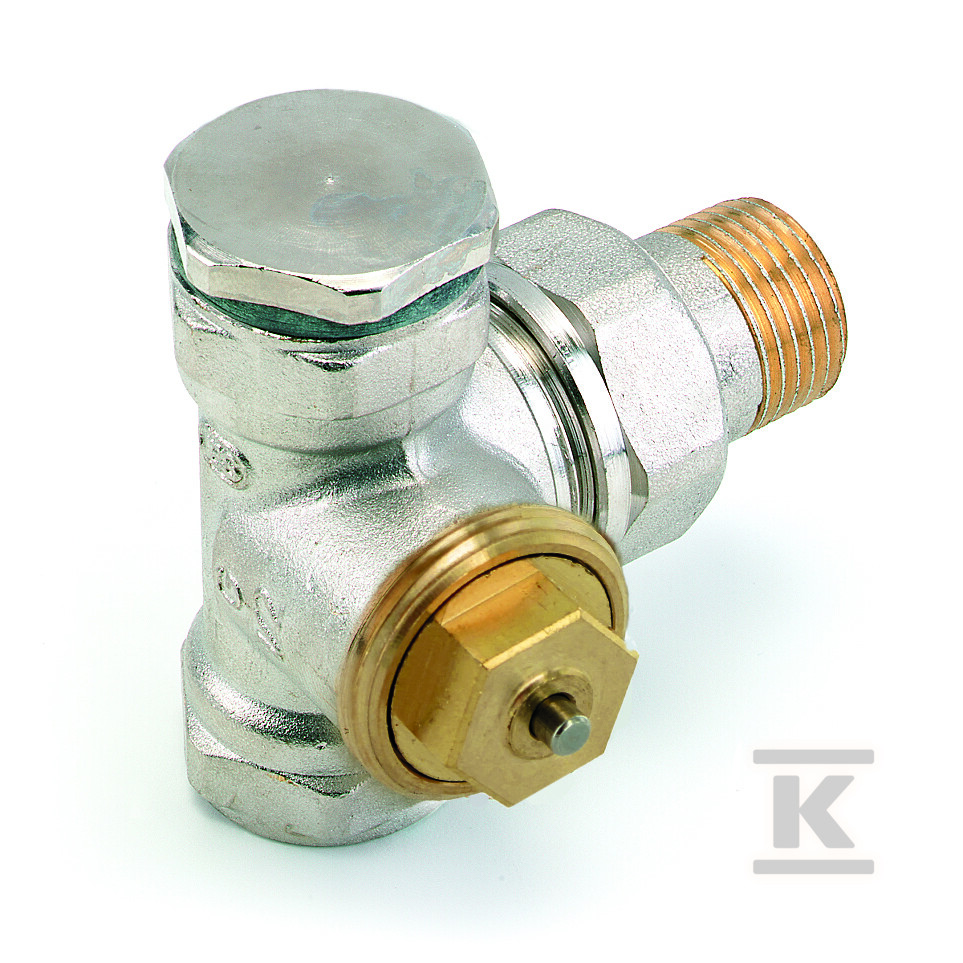

Zawór termostatyczny THERMOTRIAXE - 3/4 - Kv 0,95 R806606

Regulacja temperatury w grzejniku z zaworem termostatycznym o stałym Kv

Zawór termostatyczny Comap serii Thermotriaxe łączy grzejnik z instalacją i umożliwia sterowanie przepływem czynnika grzewczego na podstawie stałej wielkości przepływu. Konstrukcja z trójosiowym korpusem przeznaczona jest do systemów centralnego ogrzewania dwururowych i współpracuje z głowicą termostatyczną. Produkcja we Francji, oznaczenie zgodne z EN 215.

Budowa i materiały

Korpus wykonany jest z mosiądzu, zabezpieczonego powierzchniowo niklowaniem. Przycisk ma kolor biały. Wewnątrz zastosowano klapę antyprzywierającą oraz uszczelkę EPDM, a pierścienie uszczelniające wkładki i iglicy wykonano z etylenowo-propylenu odpornego na środki przeciw zamarzaniu. Zestaw iglicy jest jednoczęściowy, sprężyna wykonana jest ze stali nierdzewnej, a zaślepka ochronna z tworzywa sztucznego. Siedzisko profilowane ułatwia pracę zaworu w typowych warunkach instalacji grzewczej.

• mosiężny korpus z niklowaniem
• sprężyna ze stali nierdzewnej
• uszczelnienia EPDM i etylenowo-propylenowe odporne na glikol
• zaślepka ochronna z tworzywa sztucznego

Zastosowanie i parametry pracy

Zawór przeznaczony jest do typowych zastosowań centralnego ogrzewania z wodą. Dopuszczalne warunki pracy to maksymalne ciśnienie robocze 10 bar, maksymalna temperatura robocza 110 °C oraz maksymalna różnica ciśnień 0,6 bar. Maksymalny skok wysunięcia trzpienia wynosi 2 mm. Współczynnik przepływu Kv ustalony jest na poziomie 0,95 m3/h, co zapewnia powtarzalną charakterystykę przepływu przy regulacji temperatury.

• stały Kv 0,95 m3/h dla stabilnej regulacji
• praca w systemie dwururowym
• brak możliwości nastawy wstępnej i automatycznego sterowania przepływem

Montaż i kompatybilność

Połączenie grzejnikowe to 3/4 cala, co odpowiada średnicy 20. Gwint do głowicy termostatycznej to M28 x 1,5. Wymiary montażowe korpusu to 20 x 27. Rozwiązanie umożliwia mechaniczne połączenie z rurą stalową, miedzianą, PER-PB oraz rurą z rdzeniem aluminiowym, a także z szybkozłączką. Zawór nie jest przystosowany do systemu jednorurowego, nie posiada zestawu zaciskowego, osłony przeciwpyłowej ani wygiętej końcówki.
