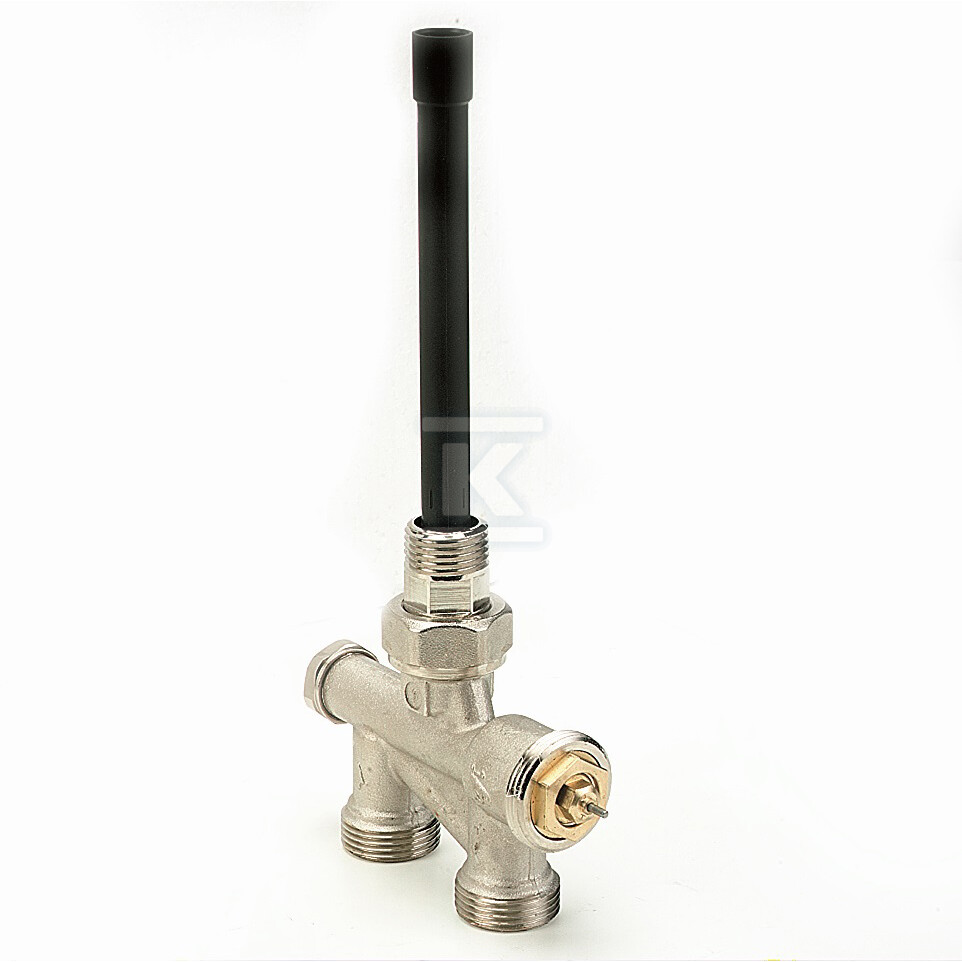

Zawór termostatyczny zasilany od podłogi - 1/2"- 3/4" E 921406

Zawór termostatyczny czterodrożny do zasilania od podłogi w instalacji dwururowych

Zawór przeznaczony jest do instalacji dwururowych z zasilaniem od podłogi, z pionowym montażem. W jednej puszce łączy dopływ i powrót w jednym punkcie przyłączenia do grzejnika, co upraszcza instalację przy pionowych grzejnikach dekoracyjnych i ręcznikach łazienkowych. Rozwiązanie pozwala na niezależną regulację temperatury w pomieszczeniu bez konieczności prowadzenia dwóch oddzielnych przyłączy od góry.

Budowa i materiały

Korpus wykonano z mosiądzu, co zapewnia odporność na korozję i stabilność mechaniczną w instalacji grzewczej. Uszczelnienia to etylen-propylen, a trzpień wykonano ze stopu Inox. Mechanizm termostatyczny typu RTH współpracuje z wkładką, którą można wyjąć bez demontażu zaworu i bez spuszczania wody z instalacji, przy użyciu narzędzia specjalistycznego. Pokrywa jest z ABS-sopoli meru, a element zaworowy z tworzywa sztucznego. Konstrukcja czterodrożna umożliwia funkcję izolacji, pozwalającą na zdjęcie grzejnika bez odcinania całej gałęzi instalacji.

Montaż i zastosowanie

Zawór montuje się pionowo, zasilany od dołu. Połączenie z grzejnikiem to 1/2", a połączenie z rurą to zewnętrzny gwint 3/4" E. Taki układ jest szczególnie praktyczny przy ręcznikach grzewczych i pionowych grzejnikach dekoracyjnych, gdzie przyłącza prowadzone są od podłogi. Funkcja odcinająca pozwala na serwis lub wymianę grzejnika bez opróżniania systemu. Wkładka termostatyczna jest dostępna od strony czołowej, co ułatwia regulację i konserwację.

Parametry pracy i obsługa

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym 10 bar i maksymalnej różnicy ciśnień 0,6 bar. Dopuszczalna maksymalna temperatura wody to 110 °C. Dla wersji 921406 współczynnik przepływu Kv w stanie otwartym wynosi 0,55 m3/h, a mechanizm termostatyczny charakteryzuje się Kv 0,95. Parametry pozwalają na stabilną pracę w typowych instalacjach centralnego ogrzewania z zasilaniem od podłogi, z zachowaniem precyzyjnej regulacji temperatury w pomieszczeniu.
