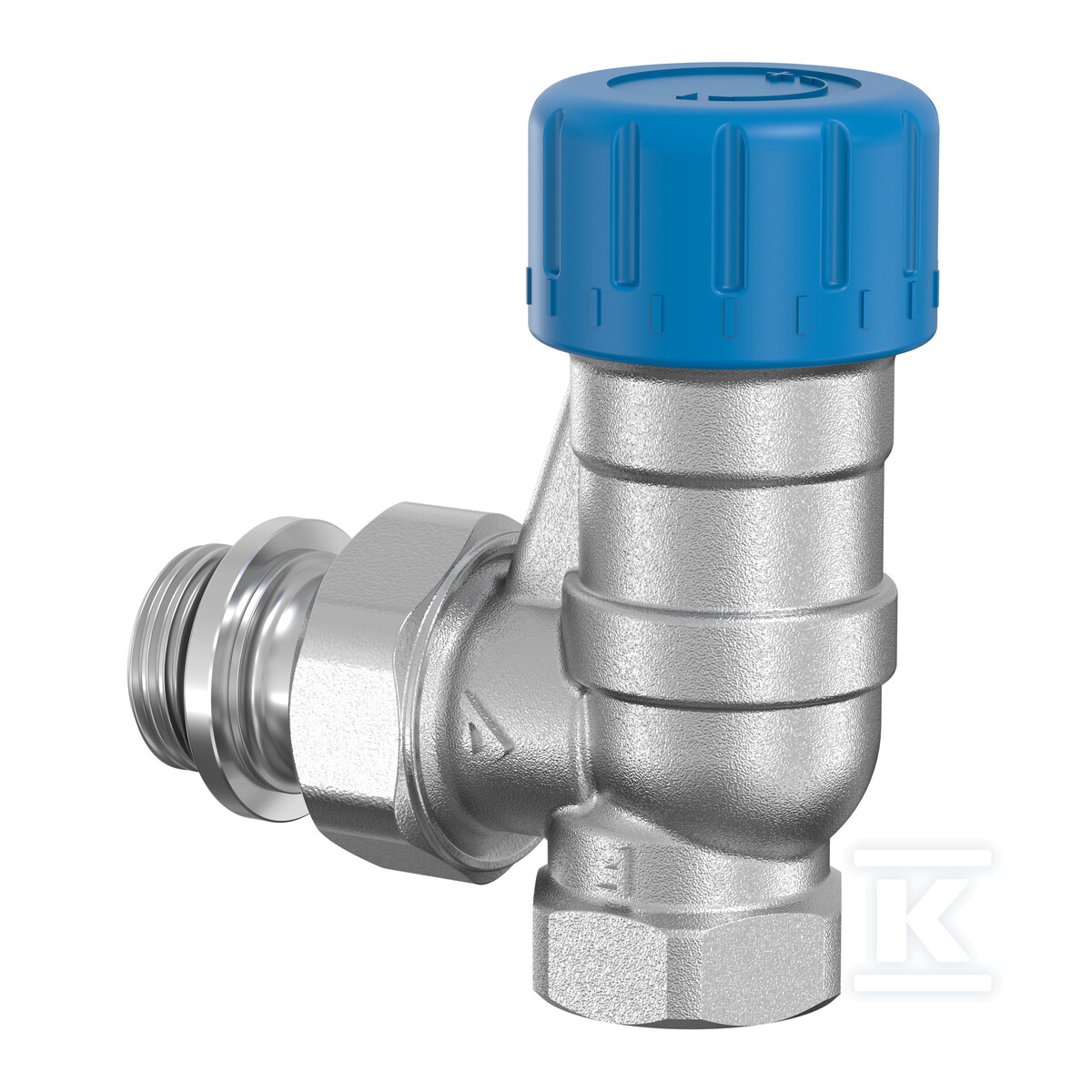

Zawory termostatyczne samorównoważące grzejnikowe, kątowe - M30 1/2" R868404B

Samorównoważący zawór termostatyczny kątowy z ogranicznikiem przepływu

Zawór COMAP w wersji kątowej 1/2" łączy funkcję zaworu termostatycznego TRV z wbudowanym ogranicznikiem przepływu. Dzięki regulatorowi ciśnienia różnicowego utrzymuje stały przepływ czynnika grzewczego mimo zmian ciśnienia w instalacji, co pozwala na równomierne nagrzewanie grzejników na różnych kondygnacjach i przy różnej odległości od źródła ciepła. Rozwiązanie jest przeznaczone do tradycyjnych instalacji centralnego ogrzewania z gorącą wodą i współpracuje z głowicą termostatyczną M30 x 1,5.

Wersja kątowa R868404B ma połączenie rurowe Rp 1/2 i połączenie grzejnikowe R 1/2 z podwójnym uszczelnieniem O-ring. Gwint wewnętrzny na rurze można zaadaptować do gwintu zewnętrznego za pomocą adaptera. Nastawa przepływu odbywa się pokrętłem ze wskaźnikiem z 12 pozycjami, co daje precyzyjną kontrolę nad ilością czynnika dopływającego do grzejnika.

Budowa, materiały i zabezpieczenie powierzchni

Korpus wykonany jest z mosiądzu z niklowaniem powierzchniowym, co zwiększa odporność na korozję i ułatwia montaż. Trzpień i sprężyna o nacisku 4 kg wykonane są ze stali nierdzewnej, a tuleja ogranicznika przepływu również z mosiądzu. W komplecie znajduje się pierścień uszczelniający oraz osłona przeciwpyłowa chroniąca mechanizm przed zanieczyszczeniami.

Wymiary montażowe wersji kątowej 1/2" to wysokość 78,3 mm, długość robocza połączenia 1 53 mm i długość robocza połączenia 2 23 mm. Przycisk nastawy ma kolor niebieski. Korek ochronny wykonany jest z przetworzonego tworzywa sztucznego.

Regulacja przepływu i samorównoważenie

Wbudowany regulator ciśnienia różnicowego utrzymuje stały poziom różnicy ciśnień na zaworze, dzięki czemu przepływ pozostaje nastawny nawet przy wahaniach ciśnienia w sieci. Automatyczne sterowanie przepływem działa bez konieczności dodatkowych elementów.

Nastawa wstępna jest możliwa i nie ma ograniczenia skoku. Przepływ można ustawić obracając pokrętło śrubokrętem, zaczynając od pozycji 0 i otwierając o wybraną liczbę kresek. Zakres pracy to 8 do 115 l/h przy typowych warunkach instalacji, a wartość Kvs wynosi 0,14. Zakres wartości Kv 0,01 do 0,07 pozwala na bardzo dokładne dławienie przy małych obciążeniach. Rozmiar zaworu termostatycznego M30 x 1,5 zapewnia kompatybilność z większością głowic na rynku.

Parametry pracy i zastosowanie w instalacji

Zawór przeznaczony jest do instalacji z gorącą wodą spełniającą wymagania VDI 2035, aby ograniczyć osady i korozję. Maksymalne ciśnienie robocze to 10 bar, minimalna temperatura robocza 2°C, maksymalna temperatura robocza 95°C. Minimalne ciśnienie różnicowe wynosi 0,1 bara, maksymalne 0,6 bara.

Dzięki samorównoważeniu instalator uzyskuje przewidywalny rozdział ciepła bez konieczności ręcznego bilansowania każdego grzejnika po uruchomieniu. Dla użytkownika końcowego oznacza to stabilną temperaturę w pomieszczeniach i mniejsze ryzyko przegrzewania lub niedogrzewania stref oddalonych od źródła. Brak odwróconego kierunku przepływu i brak przeznaczenia do systemów jedno- i dwururowych w rozumieniu dedykowanych wersji potwierdza zastosowanie w klasycznych obiegach grzejnikowych z głowicą termostatyczną.
