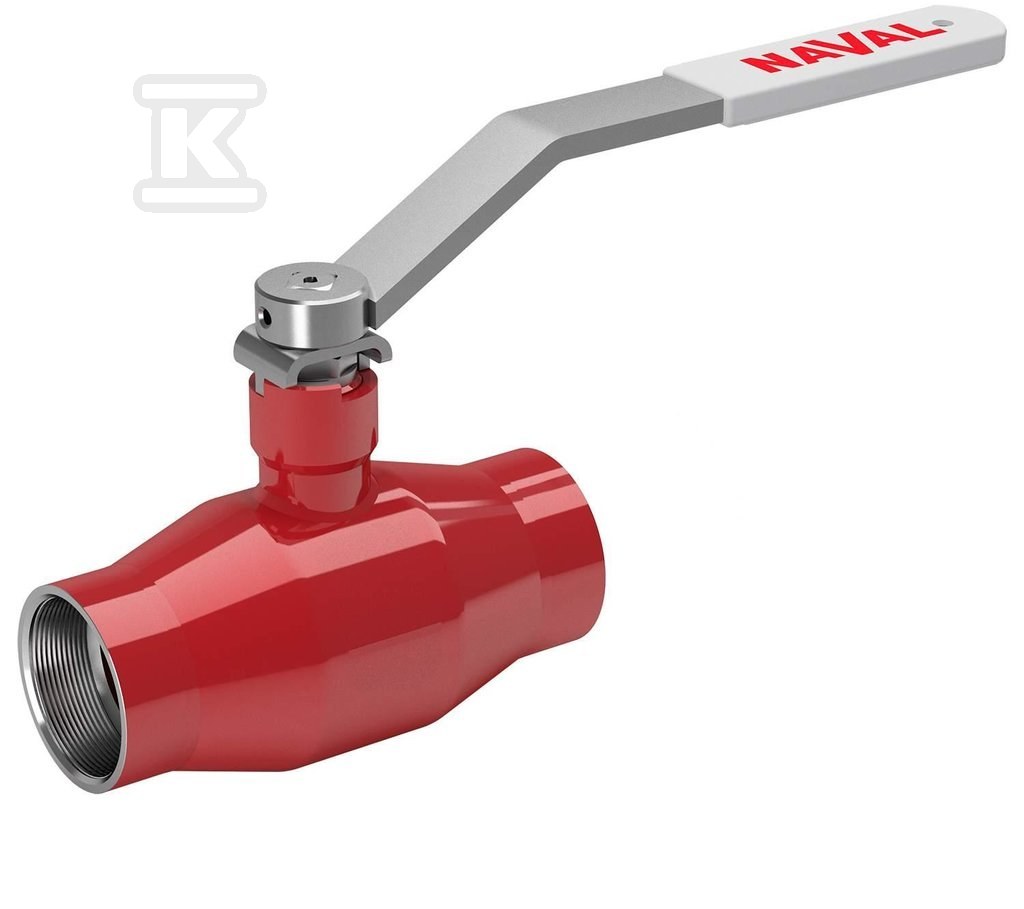

Zawór kulowy DN25 PN 40 do pary, gwintowany 172025

Kompaktowy zawór kulowy do instalacji parowych z gwintem stożkowym

Zawór kulowy przeznaczony do odcinania pary oraz innych mediów kompatybilnych ze stalą. Nominalna średnica DN25, czyli 1 cal, i ciśnienie nominalne PN40 pozwalają na pracę w wymagających instalacjach przemysłowych, energetycznych i wodociągowych. Przelot zredukowany ogranicza gabaryty przy zachowaniu szczelności, a ręczne sterowanie uchwytem daje prostą i bezpośrednią kontrolę przepływu bez potrzeby dodatkowych napędów.

Konstrukcja i materiały

Korpus jednoczęściowy wykonany ze stali zapewnia sztywność i odporność mechaniczną w warunkach ciśnieniowych. Kula i trzpień wykonane ze stali nierdzewnej ograniczają ryzyko korozji w kontakcie z parą i agresywnymi mediami. Uszczelnienie kuli z teflonu PTFE współpracuje z uszczelnieniem FPM/FKM z kauczuku fluorowego, co przekłada się na stabilną szczelność w szerokim zakresie temperatur.

• korpus jednoczęściowy ze stali
• kula ze stali nierdzewnej
• trzpień ze stali nierdzewnej
• uszczelnienie kuli PTFE, uszczelnienie FPM/FKM
• napęd ręczny uchwytem
• przelot zredukowany

Masa 0,9 kg i wymiary ok. 0,05 m x 0,14 m x 0,21 m ułatwiają transport i montaż w ciasnych przestrzeniach rozdzielczych.

Zastosowanie i warunki pracy

Zawór pracuje w temperaturze od -40 °C do +250 °C, co obejmuje typowe warunki dla instalacji parowych, wodnych i gazowych. Ciśnienie nominalne PN40 odpowiada 40 bar, co pozwala na zastosowanie w obiegach o podwyższonym ciśnieniu roboczym. Gwint wewnętrzny gazowy stożkowy BSPT-Rc zgodny z ISO 7-1 / EN 10226-1 po obu stronach zapewnia pewne połączenie z rurami i armaturą gwintowaną bez dodatkowych przejściówek.

Stosowany jest tam, gdzie wymagane jest pewne odcięcie medium przy zachowaniu szczelności i odporności na temperaturę pary. Sprawdzi się w systemach grzewczych, parowych, w przemyśle chemicznym i energetycznym oraz w instalacjach wodociągowych z kompatybilnymi mediami.

Montaż i obsługa

Połączenia gwintowane wewnętrzne BSPT-Rc umożliwiają szybki montaż standardowymi narzędziami do gwintów instalacyjnych. Obsługa ręczna uchwytem pozwala na szybkie otwarcie i zamknięcie.

• gwint wewnętrzny gazowy stożkowy BSPT-Rc na obu końcach, ISO 7-1 / EN 10226-1
• średnica nominalna DN25 na obu połączeniach
• montaż z użyciem standardowych narzędzi do gwintów
• masa 0,9 kg ułatwiająca instalację
• sterowanie ręczne uchwytem
