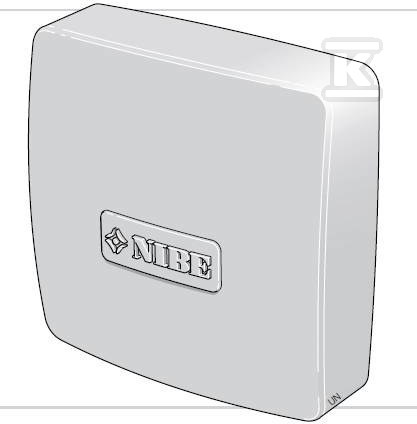

Moduł komunikacyjny PV EME 20 057188

Komunikacja między instalacją fotowoltaiczną a pompą ciepła

Moduł EME 20 pełni rolę mostu komunikacyjnego między falownikiem instalacji fotowoltaicznej a pompą ciepła NIBE. Dzięki niemu urządzenia te „rozumieją się" nawzajem - wymieniają dane o produkcji energii elektrycznej i zapotrzebowaniu na moc grzewczą. Komunikacja odbywa się przez standard RS485 z falownikami serii PVI. Informacje o pracy systemu solarnego trafiają do menu sterownika i są widoczne na ekranie głównym pompy ciepła oraz w portalu NIBE Uplink (zdalny podgląd przez internet). Moduł automatycznie uruchamia się ponownie po awarii zasilania - nie trzeba go resetować ręcznie.

Kompatybilność z urządzeniami NIBE

EME 20 współpracuje z szeroką gamą pomp ciepła i modułów wewnętrznych marki NIBE. Lista obejmuje między innymi serie S (S1155, S1156, S1255, S1256), moduły sterujące VVM (S320, S325, S330, S500), moduły hydrauliczne SVM oraz agregaty gruntowe F1145-F1355. W przypadku starszych wersji F1345 bez oznaczenia „2.0" podłączenie wygląda nieco inaczej - szczegóły opisuje instrukcja instalatora dołączona do urządzenia głównego. Moduł obsługuje też opcjonalny licznik energii własnego zużycia.

Wymiary i instalacja

Moduł ma wymiary 81 × 81 × 28 mm i stopień ochrony IP22, co oznacza obudowę zabezpieczoną przed obiektami większymi niż 12 mm oraz kroplami wody padającymi pod kątem do 15°. W zestawie znajduje się jeden moduł komunikacyjny z kartą AA23 oraz dwa wkręty montażowe. Minimalny przekrój poprzeczny kabli komunikacyjnych do styków zewnętrznych to 0,5 mm2 przy długości do 50 m - sprawdzają się kable typu EKKX lub LiYY. Karta AA23 montowana jest bezpośrednio na płycie głównej lub karcie złącza urządzenia docelowego - sposób podłączenia zależy od modelu pompy ciepła i jest szczegółowo opisany w instrukcji instalatora dla danego urządzenia głównego.
