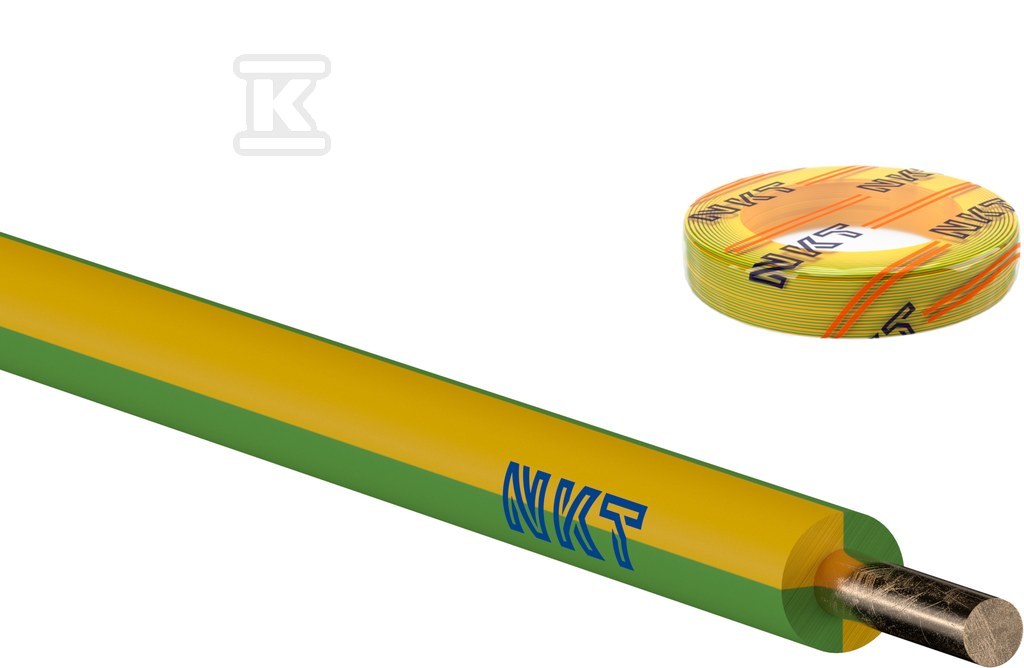

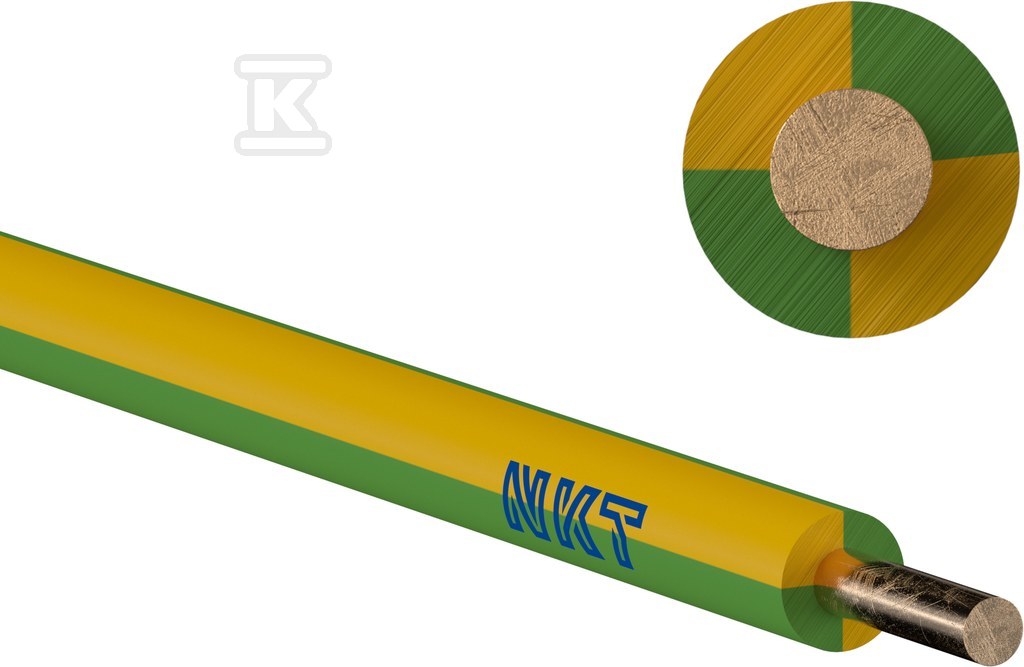

Przewód instalacyjny H05V-U (DY) 1G0,75 ziel-żółty 172104022C0100

Jednodrutowy przewód uziemiający do instalacji wewnętrznych

Przewody H05V-U w kolorze żółto-zielonym to jeden z podstawowych elementów każdej instalacji elektrycznej - pełnią funkcję przewodu ochronnego (PE), czyli połączenia wyrównawczego między urządzeniami a ziemią. Ich charakterystyczne zabarwienie nie jest przypadkowe: norma HD 308 S2 wymusza stosowanie żółto-zielonej izolacji wyłącznie do tego celu, co eliminuje ryzyko pomyłki podczas montażu i przyspiesza identyfikację przewodów na placu budowy.

Produkt wykonano z miedzianego przewodnika jednodrutowego klasy 1 o przekroju 0,75 mm2 oraz izolacji z tworzywa PVC. Ta kombinacja zapewnia przewodowi sztywność potrzebną przy układaniu na stałe w rurach instalacyjnych - jednodrutowa konstrukcja ułatwia przeciąganie przez peszle i korytka, a jednocześnie utrzymuje stabilny kształt przez cały okres eksploatacji.

Konstrukcja i parametry elektryczne

Żyła miedziana o rezystancji skutecznej 24,5 ?/km pozwala na bezproblemowe odprowadzanie prądów upływu i zwarciowych. Napięcie znamionowe 300/500 V klasyfikuje przewód do grupy niskonapięciowej - sprawdza się w obwodach oświetleniowych, gniazdowych i sygnalizacyjnych w budynkach mieszkalnych oraz użyteczności publicznej.

Izolacja PVC ma grubość 0,6 mm, co przekłada się na średnicę zewnętrzną ok. 2,1 mm i masę zaledwie ~10,8 kg/km. Lekki przewód nie obciąża konstrukcji ani mocowań, a niewielki promień gięcia (5 × średnica) pozwala prowadzić go nawet w ciasnych trasach kablowych.

Warunki pracy i odporność

Zakres temperatur pracy od -40°C do +70°C umożliwia transport i magazynowanie w warunkach zimowych bez ryzyka uszkodzenia izolacji. Minimalna temperatura układania to +5°C - poniżej tego progu PVC traci elastyczność i może pękać przy zginaniu.

Przewód wykazuje właściwości samogasnące zgodnie z EN 60332-1-2: w razie pożaru nie rozprzestrzenia płomienia wzdłuż trasy kablowej. To istotne przy certyfikacji budynku - produkt otrzymał klasę reakcji na ogień Eca według CPR.

Przewód nie jest olejoodporny ani bezhalogenowy - nie należy stosować go w środowiskach agresywnych chemicznie ani w strefach wymagających niskiej emisji dymów przy spalaniu.

Zastosowanie i normy

H05V-U przeznaczony jest do stałego układania wewnątrz rur ochronnych, puszek instalacyjnych oraz bezpośrednio wewnątrz urządzeń elektrycznych. Nie nadaje się do układania na wolnym powietrzu bez dodatkowej osłony - brak odporności UV wyklucza ekspozycję na promieniowanie słoneczne.

Produkt spełnia normę zharmonizowaną EN 50525-2-31, posiada certyfikat BBJ potwierdzający zgodność z wymaganiami polskiego systemu aprobat technicznych. Jest również zgodny z dyrektywami RoHS i REACH, co oznacza brak substancji SVHC powyżej dopuszczalnych limitów.

Minimalny promień gięcia podczas montażu wynosi 5d (ok. 10-11 mm dla tego przekroju) - przy ostrych załamaniach trasy żyła może ulec przecięciu lub osłabić się styk izolacji.
