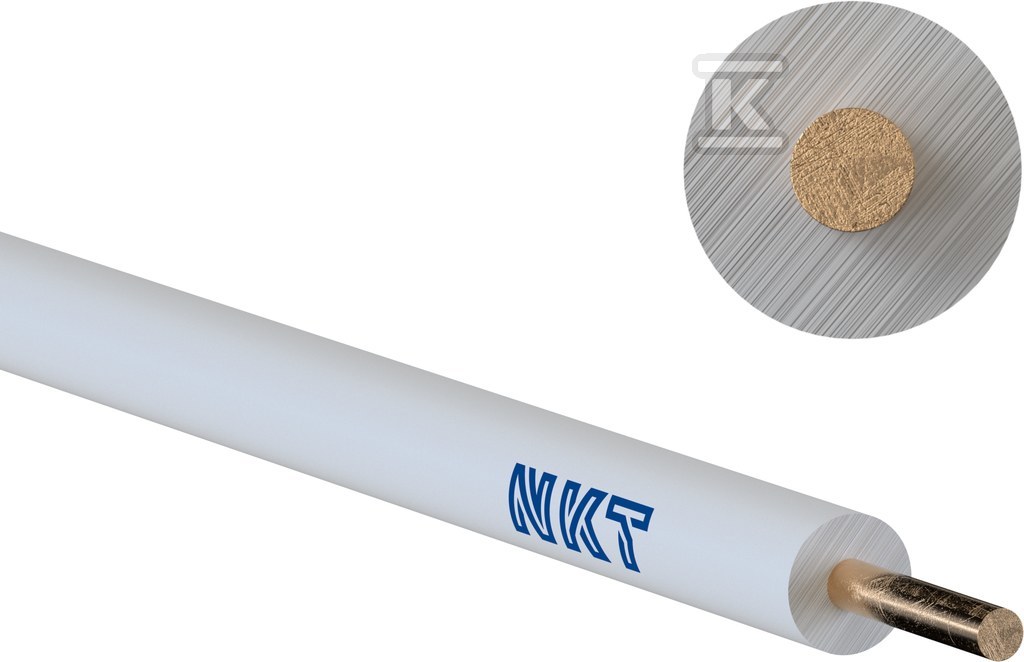

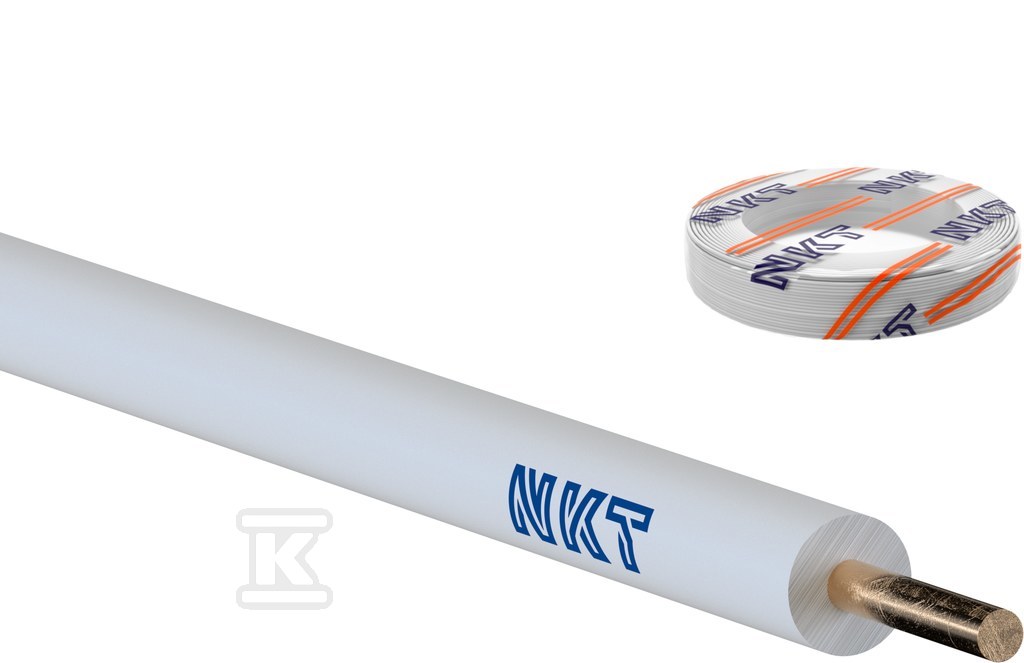

Przewód instalacyjny H05V-U (DY) 1x0,5 biały 172104003C0100

Jednodrutowy przewód do instalacji stałych

Przewód jednożyłowy H05V-U (DY) o przekroju 0,5 mm2 w kolorze białym to podstawowy element wykorzystywany przy budowie i modernizacji instalacji elektrycznych. Jego jednodrutowa konstrukcja (klasa żyły 1) sprawia, że jest przeznaczony do układania na stałe - nie nadaje się do przewodów ruchomych ani elastycznych połączeń.

Miedziiana żyła przewodzi prąd z rezystancją 36 Ohm/km (przy 20°C), co przy tym przekroju jest wartością typową dla obwodów sygnalizacyjnych, sterujących i oświetleniowych o niewielkim obciążeniu. Izolacja z polichloreku winylu (PVC) chroni przewód przed zwarciami i uszkodzeniami mechanicznymi.

Konstrukcja i materiały

Żyła wykonana jest w 100% z miękkiej miedzi, co zapewnia dobrą przewodność przy niewielkim przekroju. Średnica zewnętrzna to około 1,99 mm, a minimalny promień zginania przy montażu wynosi 7,96 mm. Waga przewodu to około 8,36 kg/km, co ułatwia transport i rozwijanie nawet dłuższych odcinków.

Izolacja PVC charakteryzuje się odpornością na niskie temperatury (montaż możliwy już od -15°C) oraz użytkowaniem w zakresie od -40°C do +70°C. Przewód zachowuje elastyczność w chłodniejszych warunkach - norma EN 60811 potwierdza jego odporność na niskie temperatury zarówno podczas instalacji, jak i eksploatacji.

Zastosowanie i sposób montażu

Przewód DY sprawdza się przy:

• podłączaniu obwodów oświetleniowych w oprawach,
• wykonywaniu połączeń wewnątrz rozdzielnic elektrycznych,
• instalacjach sygnalizacyjnych i kontrolnych,
• prowadzeniu przewodów w rurkach instalacyjnych, listwach lub kanałach,
• stałych połączeniach wewnątrz urządzeń elektrycznych.

Jednodrutowa budowa oznacza sztywność - przewód nie ugina się łatwo pod własnym ciężarem, ale za to pewnie trzyma kształt po ułożeniu. Jest to istotne przy mocowaniu w puszkach rozgałęźnych czy prowadzeniu przez otwory montażowe.

Parametry pracy i bezpieczeństwo

Napięcie znamionowe 300/500 V (U0/U) pozwala na stosowanie w standardowych obwodach budynkowych - zarówno oświetleniowych (230 V), jak i sterujących (24 V). Klasa reakcji na ogień Eca według EN 13501-6 oznacza, że materiał izolacyjny spełnia podstawowe wymagania dotyczące palności; dodatkowo przewód jest odporny na rozprzestrzenianie ognia według normy IEC 60332-1-2.

Identyfikacja żyły zgodna z HD 308 S2 gwarantuje poprawne kodowanie kolorystyczne - biała izolacja ułatwia rozpoznanie funkcji przewodu w instalacji.

Przewód nie jest olejoodporny ani przeznaczony do układania pod ziemią - przy tego typu aplikacjach należy sięgnąć po kable o odpowiedniej powłoce ochronnej.
