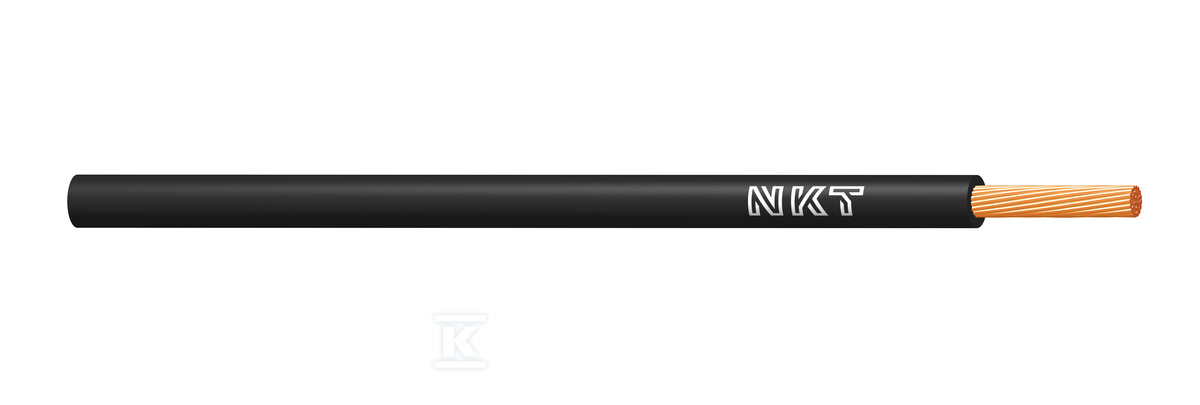

Przewód jednożyłowy H07V-K 1x10 czarny 160001071C0100

Przewód instalacyjny jednożyłowy do stałych obwodów elektrycznych

Przewód H07V-K 1x10 w wersji czarnej to jednożyłowy przewód instalacyjny z miedzianą żyłą giętką klasy 5 i izolacją z PVC. Znamionowe napięcie 450/750 V pozwala na zastosowanie w typowych obwodach instalacyjnych niskiego napięcia, a przekrój 10 mm2 zapewnia przenoszenie większych prądów w stałych połączeniach. Konstrukcja przeznaczona jest do montażu na stałe, gdzie liczy się trwałość mechaniczna izolacji i przewidywalne zachowanie w temperaturze pracy.

Budowa i właściwości mechaniczne

Żyła miedziana giętka klasy 5 ułatwia formowanie i prowadzenie przewodu podczas instalacji, zwłaszcza w miejscach wymagających dopasowania do obudów i listew. Izolacja z PVC nadaje powłoce odporność na ścieranie i typowe oddziaływania środowiskowe w instalacjach wewnętrznych. Przybliżona średnica zewnętrzna wynosi ok. 6 mm, a przybliżona masa ok. 115 kg/km, co przekłada się na stabilność ułożenia bez nadmiernego ugięcia.

• kolor izolacji czarny, ułatwiający identyfikację w wiązkach
• brak ekranu, typowe dla przewodów instalacyjnych jednożyłowych
• nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2
• klasa reakcji na ogień CPR Eca
• nie jest przewodem olejoodpornym wg EN 60811-2-1, nie jest bezhalogenowy wg EN 50267-2-2 i nie ma deklarowanej niskiej emisji dymów wg EN 61034-2

Zastosowanie i warunki pracy

Przewód nadaje się do instalowania w powietrzu, mocowanego do powierzchni elementów nośnych, oraz do układania w rurach i listwach instalacyjnych. Może być prowadzony na stałe w obudowach elektroinstalacyjnych, np. w obudowach źródeł światła. Stosowany jest w mechanicznie zabezpieczonych obwodach do zasilania źródeł światła, urządzeń kontrolnych oraz obwodów kontrolnych i sygnalizacyjnych.

Dopuszczalna temperatura pracy przy ułożeniu na stałe to od -40 °C do 70 °C. Zakres ten pozwala na montaż w pomieszczeniach o zmiennej temperaturze i w instalacjach, gdzie przewód nie jest narażony na długotrwałe przegrzewanie. Brak deklarowanej odporności na niską temperaturę wg EN 60811-1-4 oznacza, że należy uwzględnić warunki eksploatacji zgodne z kartą producenta.

Parametry elektryczne i zgodność

Napięcie znamionowe U0 wynosi 450 V, a napięcie znamionowe U wynosi 750 V, co odpowiada oznaczeniu 450/750 V dla przewodów instalacyjnych. Znamionowy przekrój żyły to 10 mm2. Przewód klasyfikowany jest pod kodem CN 85444995. Parametry elektryczne i mechaniczne są zgodne z wymaganiami dla przewodów typu H07V-K przeznaczonych do stałych instalacji elektrycznych w budynkach i obiektach przemysłowych.
