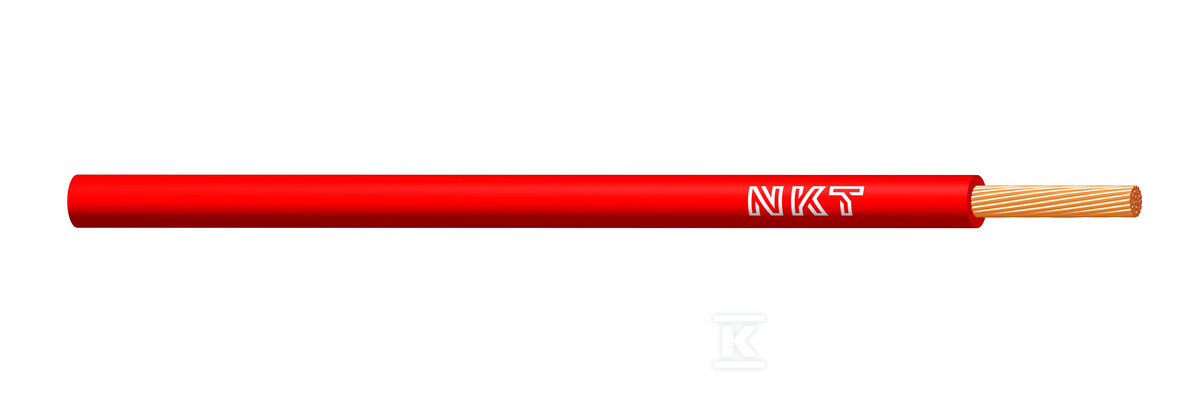

Przewód jednożyłowy H07V-K 1x2,5 czerwony 160001064C0100

Przewód instalacyjny jednożyłowy z miedzianą żyłą giętką 2,5 mm2

Przewód jednożyłowy H07V-K w czerwonej izolacji PVC łączy elastyczną miedzianą żyłę o przekroju 2,5 mm2 z izolacją przystosowaną do pracy przy napięciu znamionowym 450/750 V. Czerwone oznaczenie ułatwia szybką identyfikację obwodu na etapie montażu i późniejszej diagnostyki, a giętka konstrukcja żyły pozwala na wygodne prowadzenie i łączenie w ciasnych obudowach elektroinstalacyjnych. Rozwiązanie pochodzi od NKT S.A.

Budowa i właściwości mechaniczno-elektryczne

Rdzeń stanowi miedziana żyła giętka, co przekłada się na lepszą podatność na zginanie i mniejsze ryzyko uszkodzenia przy wprowadzaniu do złączek i zacisków. Izolacja z PVC zapewnia odporność na typowe czynniki środowiskowe spotykane wewnątrz pomieszczeń oraz dobrą odporność dielektryczną przy napięciu 450/750 V. Przekrój 2,5 mm2 pozwala na przenoszenie prądu typowego dla obwodów oświetleniowych, sterowniczych i sygnalizacyjnych, a jednożyłowa budowa daje stabilny punkt styku i przewidywalną rezystancję. Czerwony kolor izolacji wspiera czytelność schematów i zgodność z praktyką oznaczania przewodów fazowych.

• żyła miedziana giętka ułatwia formowanie i podłączenie bez nadmiernego naprężania
• izolacja PVC o napięciu znamionowym 450/750 V do zastosowań wewnątrz
• przekrój 2,5 mm2 dla standardowych obwodów instalacyjnych
• jednożyłowa konstrukcja zapewnia stabilność połączenia

Zastosowanie i montaż w instalacjach stałych

Przewód sprawdza się tam, gdzie wymagane jest układanie na stałe w obudowach elektroinstalacyjnych, np. w obudowach źródeł światła, rozdzielnicach i puszkach instalacyjnych. Nadaje się do instalacji w powietrzu z mocowaniem do powierzchni elementów nośnych oraz do prowadzenia w rurach i listwach instalacyjnych. Dzięki temu instalator może stosować ten sam typ przewodu zarówno w otwartych trasach kablowych, jak i w zamkniętych kanałach, zachowując spójność materiałową.

• montaż w powietrzu, mocowany do podłoża lub konstrukcji nośnej
• prowadzenie w rurach i listwach instalacyjnych
• układanie na stałe w obudowach elektroinstalacyjnych, w tym obudowach opraw oświetleniowych
• obwody zasilania źródeł światła, urządzeń kontrolnych oraz obwodów kontrolnych i sygnalizacyjnych w warunkach mechanicznego zabezpieczenia

Warunki pracy i zgodność z wymaganiami instalacyjnymi

Produkt jest przeznaczony do obwodów zabezpieczonych mechanicznie, co oznacza, że w miejscach narażonych na uszkodzenia mechaniczne należy zapewnić dodatkową osłonę, np. rurę lub listwę. Izolacja PVC i parametry elektryczne 450/750 V pozwalają na pracę w typowych warunkach wewnętrznych, bez ekspozycji na bezpośrednie działanie czynników atmosferycznych. Giętka żyła miedziana ogranicza naprężenia w punktach łączeniowych, a jednożyłowa budowa ułatwia pewne dociśnięcie w zaciskach śrubowych stosowanych w aparaturze sterowniczej i oświetleniowej.
