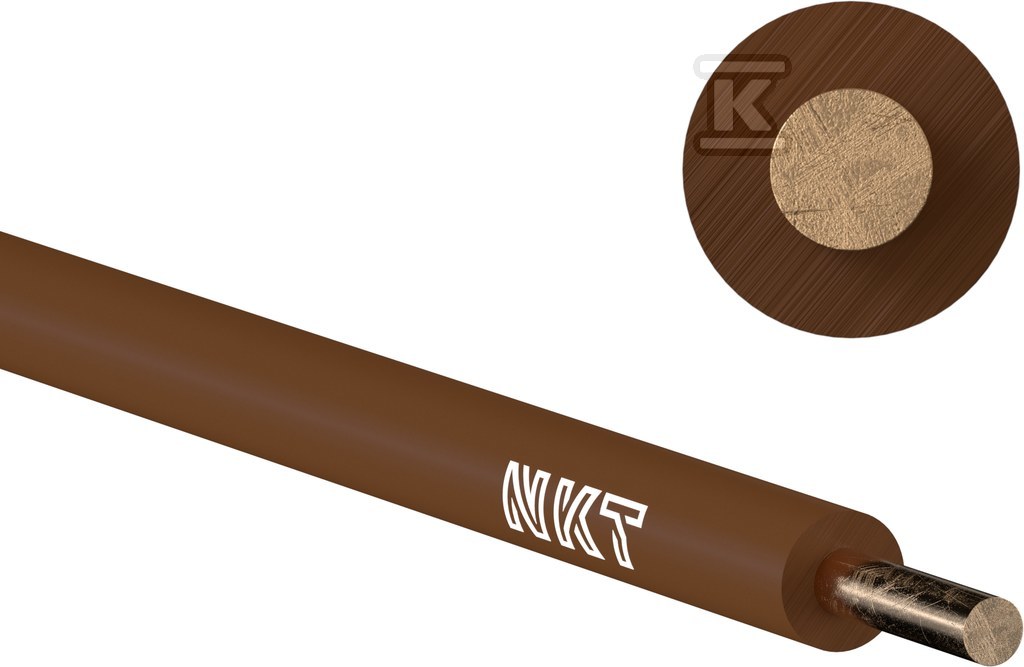

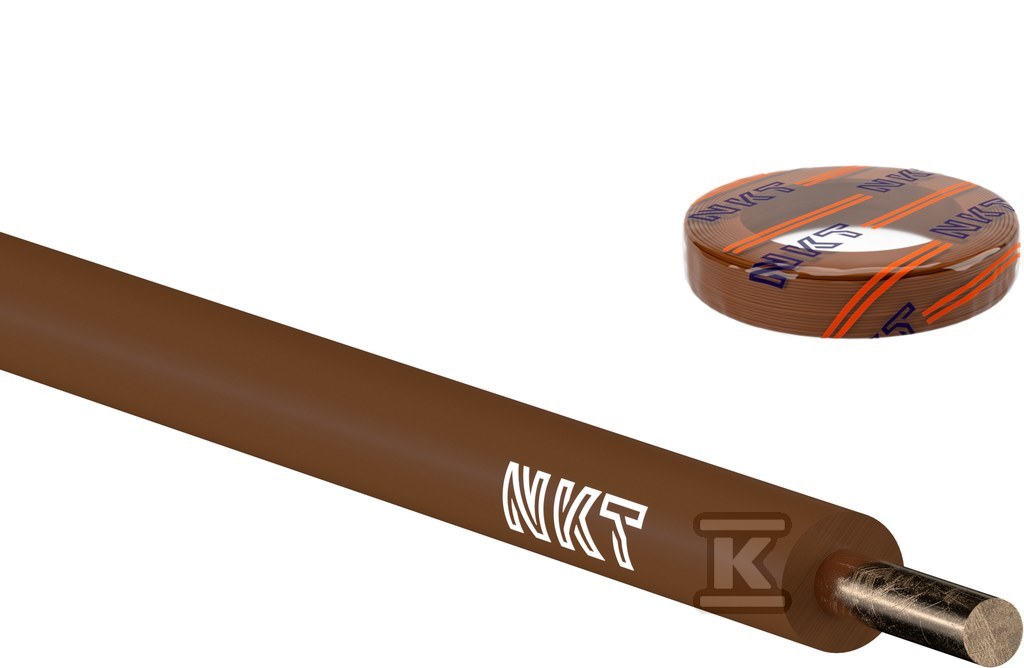

Przewód jednożyłowy H07V-U 1x1,5 brązowy 172105008C0100

Przewód instalacyjny jednożyłowy z miedzianą żyłą klasy 1

Przewód jednożyłowy z jednodrutową żyłą miedzianą i izolacją z polichlorku winylu przeznaczony do stałych instalacji elektrycznych. Napięcie znamionowe 450/750 V pozwala na zastosowanie w obwodach sygnalizacyjnych, kontrolnych i oświetleniowych. Brązowa izolacja PVC ułatwia identyfikację żyły zgodnie z HD 308 S2. Konstrukcja okrągła, bez ekranu i bez przewodu ochronnego, przeznaczona do układania na stałe w rurach, listwach instalacyjnych oraz wewnątrz obudów elektroinstalacyjnych, np. obudów źródeł światła.

Budowa i właściwości mechaniczne

Żyła miedziana klasy 1, jednodrutowa, o średnicy 1,4 mm i znamionowym przekroju 1,5 mm2. Rezystancja żyły przy 20 °C wynosi 12,1 ?/km. Izolacja z PVC tworzy okrągły przekrój o przybliżonej średnicy zewnętrznej 2,69 mm. Masa przewodu to ok. 19 kg/km. Minimalny dopuszczalny promień zginania w instalacjach stałych to 5 mm, co ułatwia prowadzenie w ciasnych trasach i wprowadzanie do puszek. Powierzchnia żyły bez pokrycia, materiał powłoki zewnętrznej brak. Przewód nie jest bezhalogenowy, nie jest odporny na promieniowanie UV, nie jest olejoodporny zgodnie z IEC 60811-404. Nierozprzestrzenianie płomienia zgodnie z IEC/EN 60332-1-2, klasa reakcji na ogień wg CPR Eca, certyfikat BBJ .

Zakres temperatur i warunki montażu

W warunkach pracy przewód utrzymuje parametry w zakresie -40 °C do +70 °C otoczenia po montażu. Maksymalna temperatura żyły w normalnej pracy to 70 °C, a w warunkach zwarcia do +160 °C. Dopuszczalna temperatura otoczenia podczas montażu to -5 °C do 0 °C, a najniższa temperatura przechowywania to -40 °C. Parametry te pozwalają na montaż w pomieszczeniach i na zewnątrz przy mocowaniu do powierzchni nośnych, pod warunkiem ochrony mechanicznej. Przewód nadaje się jako przewód instalacyjny, nie jako kabel średniego lub wysokiego napięcia, nie jest certyfikowany do zastosowań morskich ani do oświetlenia lotnisk.

Zastosowanie elektryczne i zgodność

Napięcie znamionowe U0 450 V i U 750 V, napięcie próby 2,5 kV. Przewód przeznaczony do obwodów sygnalizacyjnych i kontrolnych, do układania na stałe w rurach instalacyjnych lub wewnątrz urządzeń elektrycznych, do zasilania źródeł światła i urządzeń kontrolnych w obwodach zabezpieczonych mechanicznie. Zgodność z dyrektywą RoHS i REACH. Identyfikacja żył zgodnie z HD 308 S2, kolor izolacji brązowy. Niska emisja dymów zgodnie z EN 61034-2 nie jest deklarowana.
