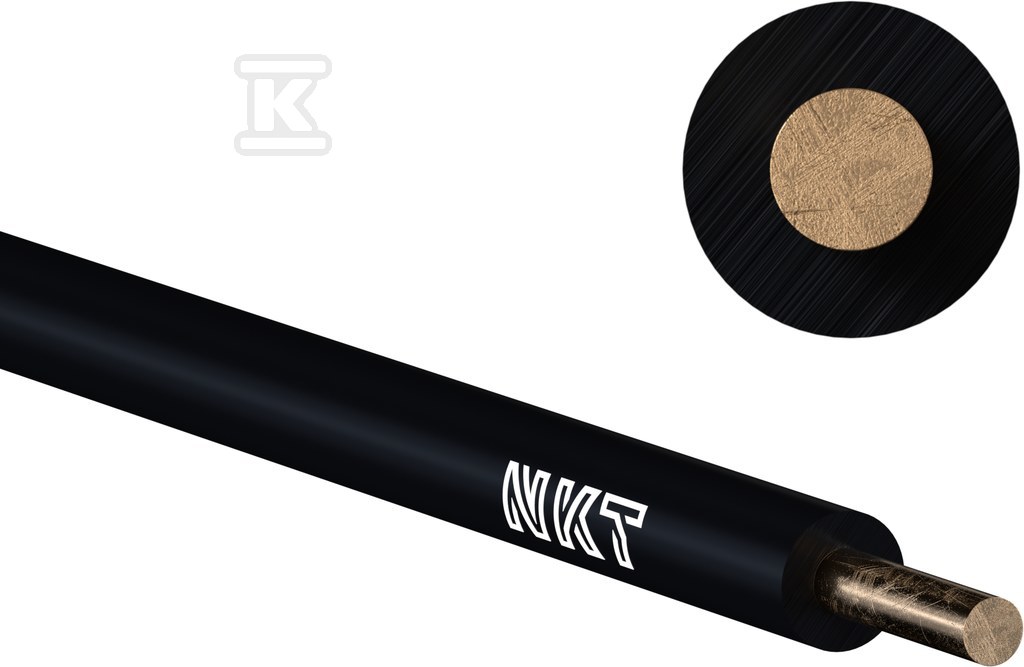

Przewód jednożyłowy H07V-U 1x1,5 czarny 172105003C0100

Przewód instalacyjny jednożyłowy 1,5 mm2 z izolacją PVC 450/750 V

Jednożyłowy przewód z miedzianą żyłą klasy 1 przeznaczony do stałego układania w instalacjach elektrycznych, obwodach sygnalizacyjnych, kontrolnych i oświetleniowych. Izolacja z polichlorku winylu w kolorze czarnym zapewnia odporność mechaniczną i elektryczną w typowych warunkach wnętrzowych, a konstrukcja drutowa ułatwia łączenie i montaż w rozdzielnicach oraz obudowach urządzeń.

Konstrukcja i materiały

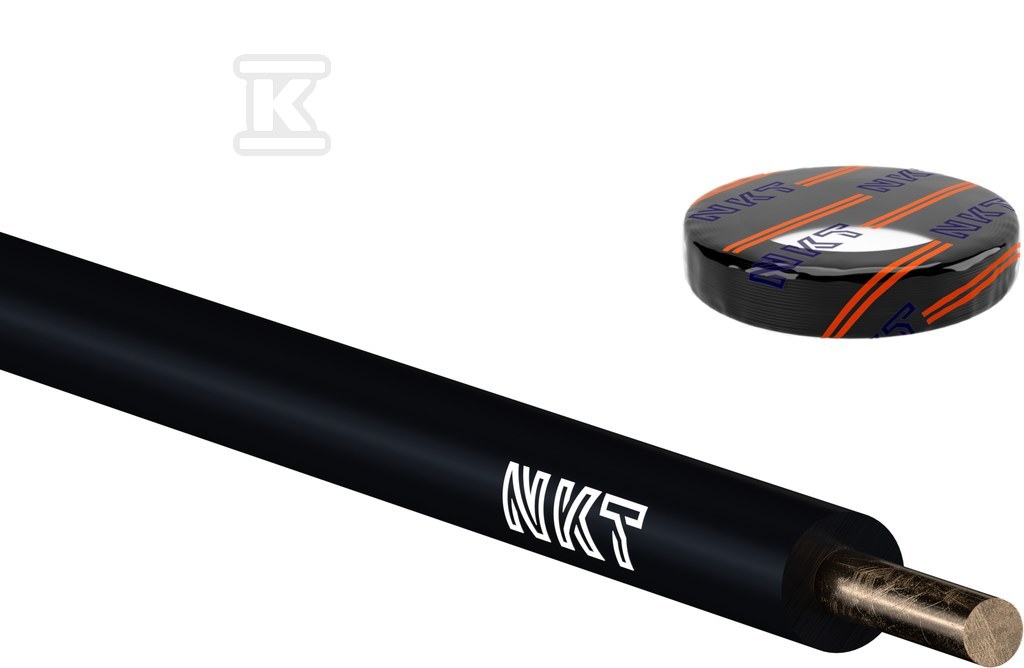

Rdzeń stanowi jednodrutowa żyła miedziana o przekroju znamionowym 1,5 mm2 i średnicy ok. 1,4 mm. Rezystancja żyły przy 20 °C wynosi 12,1 ?/km, co przekłada się na stabilne parametry przewodzenia w obwodach sterowniczych i oświetleniowych. Izolacja PVC tworzy okrągły przekrój o przybliżonej średnicy zewnętrznej 2,69 mm. Kolor czarny izolacji ułatwia identyfikację zgodnie z HD 308 S2. Masa przewodu to ok. 19 kg/km, a standardowe konfekcjonowanie w krążku wspiera wygodne odwijanie na budowie.

Zastosowanie i warunki pracy

Napięcie znamionowe U0/U wynosi 450/750 V, a napięcie próby to 2,5 kV. Przewód pracuje w zakresie temperatur otoczenia od -40 °C do +70 °C po montażu, przy najwyższej dopuszczalnej temperaturze żyły +70 °C, a w warunkach zwarcia do +160 °C. Minimalna temperatura układania to +5 °C. Minimalny dopuszczalny promień zginania w instalacjach stałych to 5 mm, co pozwala na prowadzenie w ciasnych trasach kablowych.

Przeznaczony jest do układania na stałe w rurach instalacyjnych, listwach, kanałach oraz wewnątrz obudów elektroinstalacyjnych, np. obudów źródeł światła. Sprawdzi się przy mocowaniu do powierzchni elementów nośnych w powietrzu oraz w mechanicznie zabezpieczonych obwodach zasilających urządzenia kontrolne, obwody sygnalizacyjne i oświetlenie. Nie nadaje się do zastosowań na zewnątrz bez dodatkowej ochrony przed promieniowaniem UV.

Bezpieczeństwo, odporność i zgodność

Przewód jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2, z klasą reakcji na ogień Eca wg CPR. Spełnia wymagania dyrektyw RoHS i REACH. Izolacja PVC nie jest bezhalogenowa ani olejoodporna, a produkt nie posiada certyfikatu odporności na niską temperaturę wg EN 60811. Brak ochrony przed promieniowaniem UV ogranicza zastosowanie do wnętrz i tras osłoniętych.
