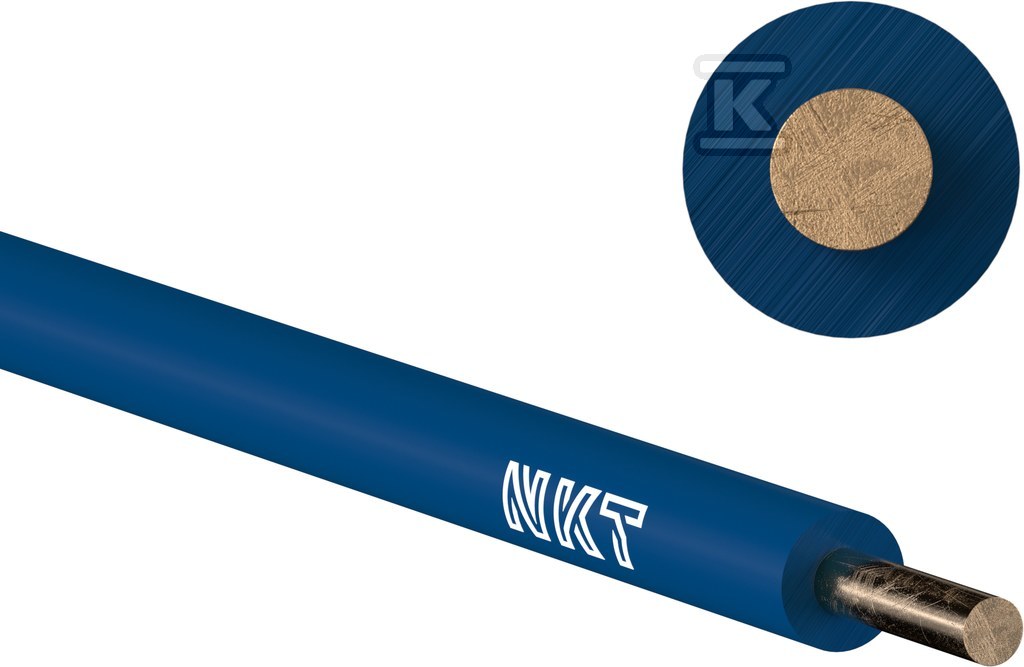

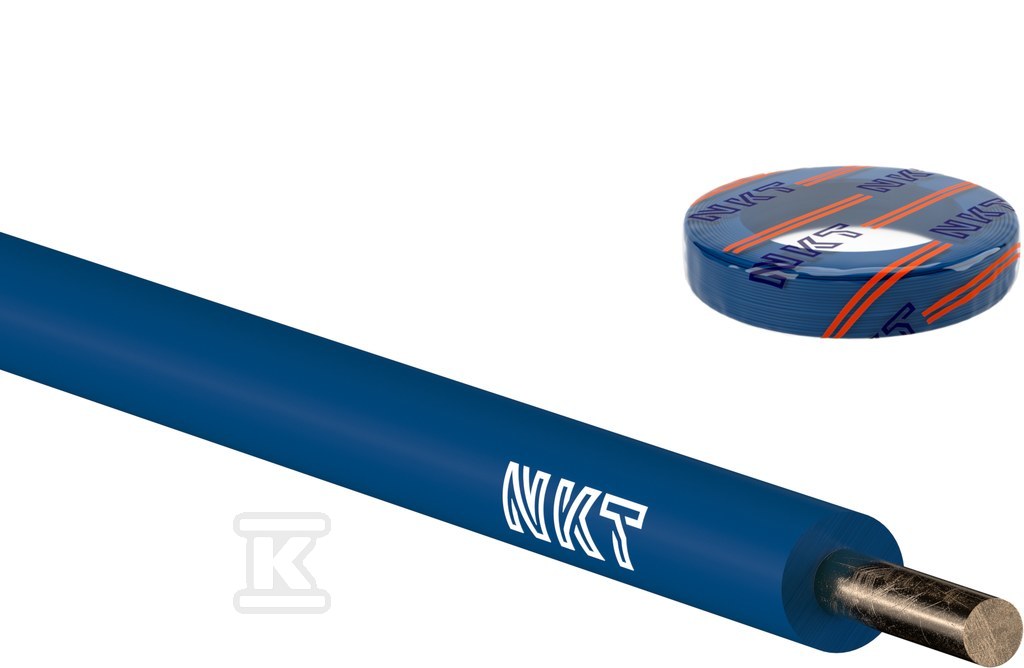

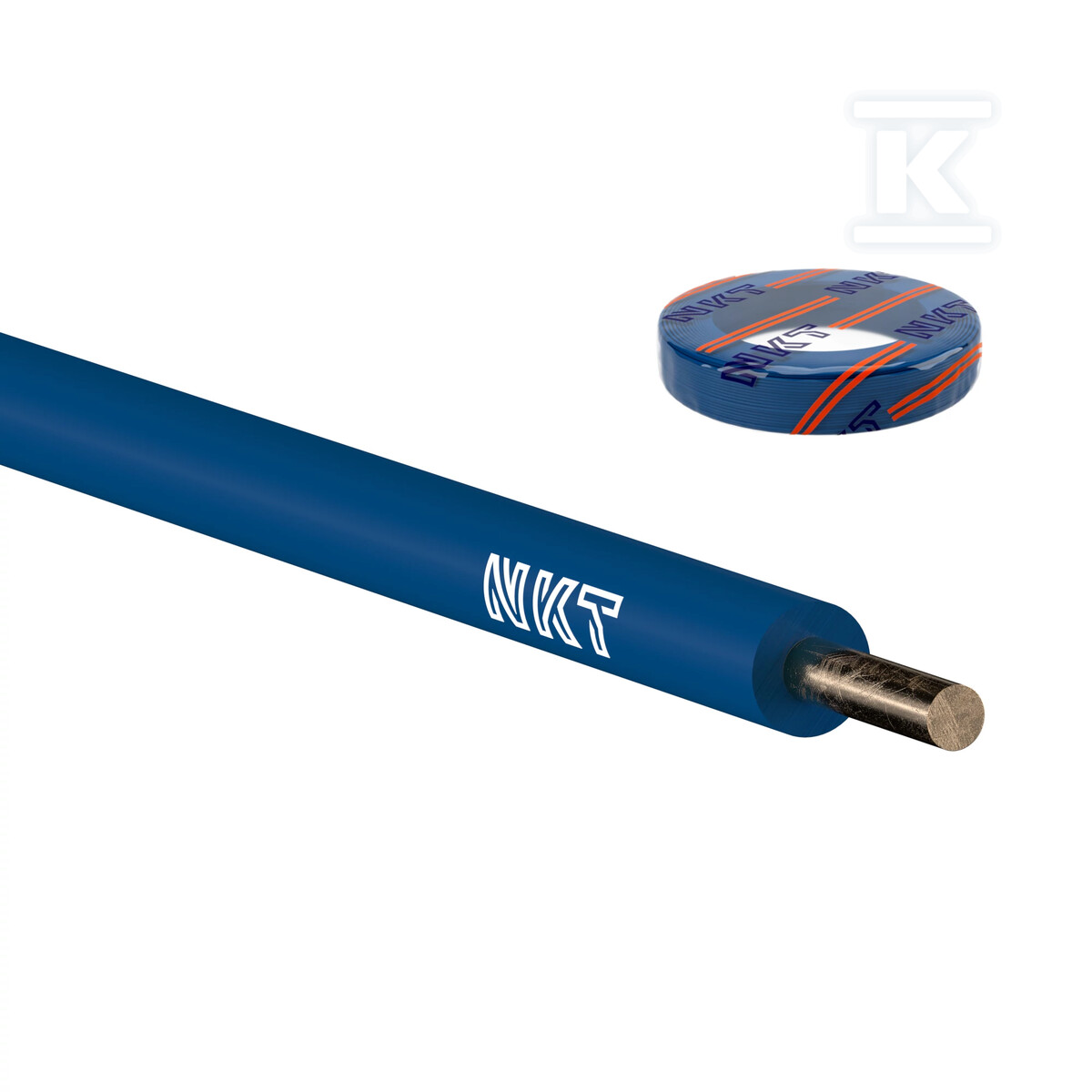

Przewód jednożyłowy H07V-U 1x1,5 niebieski 172105013C0100

Przewód instalacyjny H07V-U 1x1,5 mm2 niebieski do stałego montażu

Przewód jednożyłowy z miedzianą żyłą jednodrutową klasy 1 i izolacją z PVC, znamionowo 450/750 V, w kolorze niebieskim RAL 5010. Rozwiązanie przeznaczone do trwałego ułożenia w instalacjach elektrycznych, gdzie liczy się stabilność połączenia i odporność mechaniczna rdzenia. Jednodrutowa konstrukcja zapewnia niską rezystancję i dobrą przewodność, a izolacja PVC utrzymuje parametry w szerokim zakresie temperatur pracy.

Konstrukcja i materiały

Rdzeń wykonano z miedzi klasy 1, czyli jako pojedynczy drut, co przekłada się na sztywność i odporność na rozciąganie podczas montażu na stałe. Izolacja z PVC otacza żyłę w sposób ciągły, zapewniając podstawową ochronę dielektryczną przy napięciu 450/750 V. Kolor niebieski RAL 5010 ułatwia identyfikację obwodów neutralnych i sterowniczych zgodnie z praktyką instalacyjną. Minimalny promień gięcia wynosi 5 x średnica przewodu, co pozwala na prowadzenie w łukach bez ryzyka uszkodzenia izolacji.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje w zakresie temperatur od -40 °C do +70 °C, a najwyższa dopuszczalna temperatura żyły przewodzącej w warunkach normalnych to +70 °C, w zwarciu do +160 °C. Napięcie próby wynosi 2,5 kV, co potwierdza wytrzymałość izolacji PVC. Przewód spełnia wymagania odporności na rozprzestrzenianie płomienia w konfiguracji pojedynczej zgodnie z IEC 60332-1-2, a klasa reakcji na ogień wg CPR to Eca. Oznaczenie świadczy o zgodności z harmonizowanymi wymaganiami, a deklaracje zgodności z dyrektywą RoHS i REACH potwierdzają brak substancji ograniczonych. Przewód nie jest odporny na promieniowanie UV i wymaga ochrony przed bezpośrednim nasłonecznieniem. Najniższa dopuszczalna temperatura układania to +5 °C, przechowywania -40 °C.

Zastosowanie i montaż

Przewód nadaje się do instalowania w powietrzu z mocowaniem do powierzchni nośnych, do układania na stałe w rurach i listwach instalacyjnych oraz wewnątrz obudów elektroinstalacyjnych, np. obudów źródeł światła. Stosowany jest w mechanicznie zabezpieczonych obwodach do zasilania opraw oświetleniowych, urządzeń kontrolnych, obwodów kontrolnych i sygnalizacyjnych. Dzięki sztywnej żyle miedzianej sprawdza się tam, gdzie potrzebne jest trwałe połączenie punkt-punkt bez konieczności gięcia wielokrotnego.
