Przewód jednożyłowy H07V-U 1x2,5 brązowy 172105009C0100

Przewód miedziany jednodrutowy 450/750 V do instalacji stałych i urządzeń

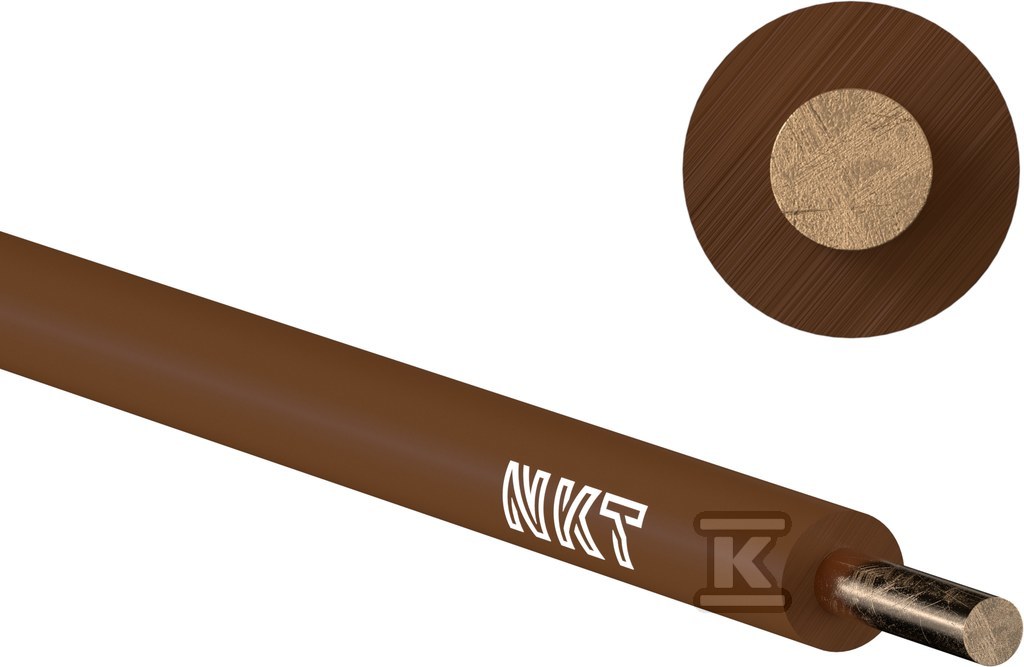

Przewód H07V-U 1×2,5 mm2 w brązowej izolacji PVC to jednodrutowy przewód instalacyjny z miedzianą żyłą klasy 1, przeznaczony do stałego montażu w instalacjach elektrycznych i wewnątrz urządzeń. Budowa typu U zapewnia sztywność mechaniczną ułatwiającą precyzyjne prowadzenie trasy, a izolacja z polichlorku winylu zapewnia stabilną pracę przy napięciu znamionowym 450/750 V. Brązowy kolor izolacji wspiera szybką identyfikację fazy w instalacjach wielofazowych.

Budowa i materiały

Rdzeń stanowi okrągła żyła miedziana jednodrutowa klasy 1 o przekroju znamionowym 2,5 mm2 i średnicy ok. 1,7 mm. Izolacja z PVC tworzy powłokę o przybliżonej średnicy zewnętrznej 3,27 mm, a masa przewodu wynosi ok. 30 kg/km. Rezystancja żyły przy 20 °C to 7,41 ?/km. Przewód jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2, z klasą reakcji na ogień Eca wg CPR i oznaczeniem . Spełnia wymagania dyrektyw RoHS i REACH.

Parametry elektryczne i warunki pracy

Napięcie znamionowe U0/U wynosi 450/750 V, a napięcie próby to 2,5 kV. Najwyższa dopuszczalna temperatura żyły przewodzącej w normalnej pracy to +70 °C, w warunkach zwarcia do +160 °C. Zakres temperatury pracy to -40 °C do +70 °C, a najniższa dopuszczalna temperatura układania to +5 °C, przy przechowywaniu do -40 °C. Minimalny promień gięcia w instalacji stałej to 5× średnica przewodu, co przy średnicy ok. 3,27 mm daje ok. 16 mm. Parametry te pozwalają na montaż w rurach instalacyjnych, listwach i obudowach bez utraty właściwości izolacji.

Zastosowanie i montaż

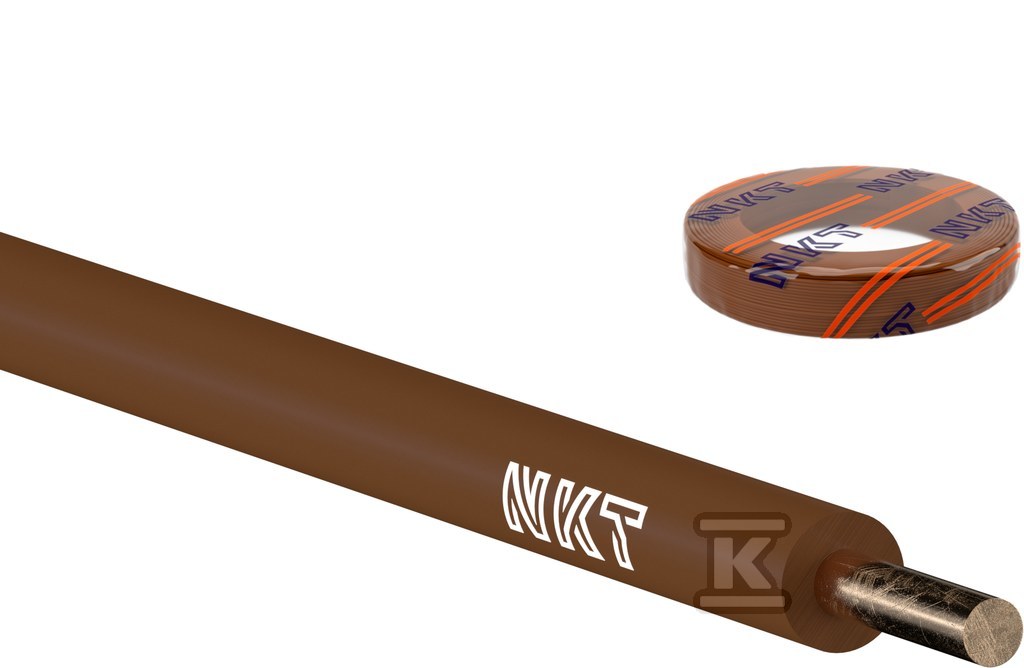

Przewód nadaje się do obwodów sygnalizacyjnych i kontrolnych oraz do zasilania źródeł światła i urządzeń kontrolnych w obwodach zabezpieczonych mechanicznie. Stosuje się go do układania na stałe w rurach i listwach instalacyjnych, do mocowania w powietrzu na powierzchniach elementów nośnych oraz wewnątrz obudów elektroinstalacyjnych, np. obudów opraw oświetleniowych. Dzięki sztywnej, jednodrutowej budowie dobrze trzyma kształt przy formowaniu tras kablowych, a izolacja PVC zapewnia odporność na typowe warunki instalacji wewnętrznych. Konfekcjonowany jest w krążkach, co ułatwia pobór na budowie i w serwisach.
