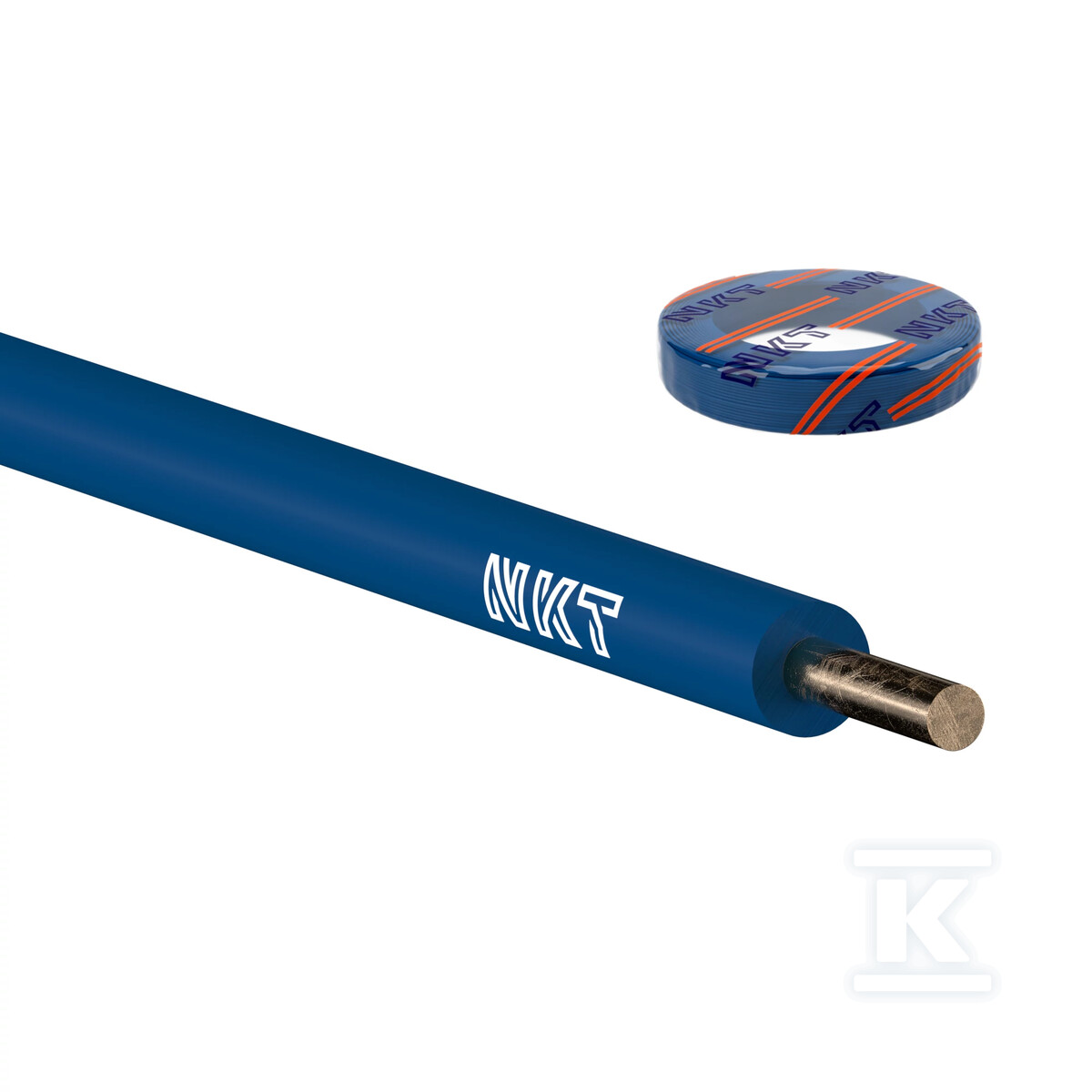

Przewód jednożyłowy H07V-U 1x2,5 niebieski 172105014C0100

Uniwersalny przewód instalacyjny do obwodów sygnalizacyjnych i oświetleniowych

Przewód jednożyłowy H07V-U 1x2,5 mm2 w kolorze niebieskim RAL 5010 łączy miedzianą żyłę jednodrutową klasy 1 z izolacją z polichlorku winylu. Znamionowe napięcie U0/U 450/750 V pozwala na stałe ułożenie w instalacjach niskonapięciowych, a niebieska identyfikacja żyły ułatwia rozróżnienie obwodów neutralnych i sterowniczych w rozdzielnicach i aparaturze. Konstrukcja przeznaczona jest do pracy w obwodach sygnalizacyjnych, kontrolnych i oświetleniowych, gdzie wymagana jest stabilność parametrów elektrycznych przy zachowaniu elastyczności montażowej.

Konstrukcja i materiały

Rdzeń stanowi miedź klasy 1 w wykonaniu jednodrutowym, o średnicy żyły ok. 1,7 mm, co przekłada się na rezystancję ok. 7,41 ?/km przy 20 °C i zapewnia niskie straty oraz dobrą przewodność w stałych połączeniach. Izolacja z PVC otacza żyłę tworząc okrągły przekrój o przybliżonej średnicy zewnętrznej 3,27 mm. Masa przewodu wynosi ok. 30 kg/km, a minimalny promień gięcia w instalacjach stałych to 5 x średnica przewodu, co ułatwia prowadzenie w rurach i listwach bez nadmiernego naprężania izolacji.

Powłoka nie jest odporna na promieniowanie UV, a przewód nie jest bezhalogenowy ani olejoodporny. Spełnia wymagania nierozprzestrzeniania płomienia zgodnie z IEC/EN 60332-1-2 w konfiguracji pojedynczego przewodu. Wyroby są oznaczone certyfikatem BBJ oraz deklarują zgodność z dyrektywą RoHS i REACH. Brak ekranu i przewodu ochronnego wskazuje na zastosowanie w obwodach, gdzie ochrona jest realizowana na poziomie instalacji.

Zastosowanie i warunki montażu

Przewód przeznaczony jest do układania na stałe w rurach i listwach instalacyjnych, do mocowania w powietrzu na powierzchniach elementów nośnych oraz do prowadzenia wewnątrz obudów elektroinstalacyjnych, w tym obudów źródeł światła. Sprawdzi się w mechanicznie zabezpieczonych obwodach zasilających źródła światła, urządzenia kontrolne oraz obwody kontrolne i sygnalizacyjne.

• instalacje stałe w rurach instalacyjnych i kanałach kablowych
• prowadzenie wewnątrz urządzeń elektrycznych i aparatury sterowniczej
• montaż w obudowaniach oświetleniowych i rozdzielnicach
• obwody sygnalizacyjne i sterownicze wymagające identyfikacji kolorem niebieskim

Zakres temperatur pracy wynosi od -40 °C do +70 °C, a dopuszczalna temperatura otoczenia po montażu bez wibracji mieści się w tym samym przedziale. Najniższa dopuszczalna temperatura układania to +5 °C, natomiast przechowywanie jest możliwe od -40 °C. Najwyższa dopuszczalna temperatura żyły przewodzącej w warunkach normalnych to +70 °C, a w warunkach zwarcia +160 °C.

Parametry elektryczne i bezpieczeństwo

Napięcie znamionowe U0 450 V i U 750 V pozwala na zastosowanie w typowych instalacjach 230/400 V. Napięcie próby izolacji wynosi 2,5 kV, co potwierdza wytrzymałość dielektryczną powłoki PVC. Klasa żyły 1 = jednodrutowa zapewnia stabilny kontakt w zaciskach śrubowych i tulejkowych stosowanych w aparaturze przemysłowej i oświetleniowej.

Nierozprzestrzenianie płomienia zgodnie z IEC/EN 60332-1-2 ogranicza ryzyko rozprzestrzeniania się ognia wzdłuż pojedynczego przewodu.
