Przewód instalacyjny NKT instal PLUS YDYp żo 750V 3x1,5 172152001C0050

Płaski przewód instalacyjny z żyłą ochronną do stałego montażu

Przewód NKT instal PLUS YDYp żo 3x1,5 to płaski, wielożyłowy przewód instalacyjny z miedzianymi żyłami jednodrutowymi klasy 1 i dodatkową żyłą ochronną zielono-żółtą. Konstrukcja YDYp oznacza izolację polwinitową żył i powłokę polwinitową w wykonaniu płaskim, co ułatwia prowadzenie w bruzdach i pod tynkiem. Biała powłoka zewnętrzna zapewnia dobrą identyfikację w instalacji, a obecność żyły ochronnej pozwala na bezpośrednie zastosowanie w obwodach wymagających uziemienia.

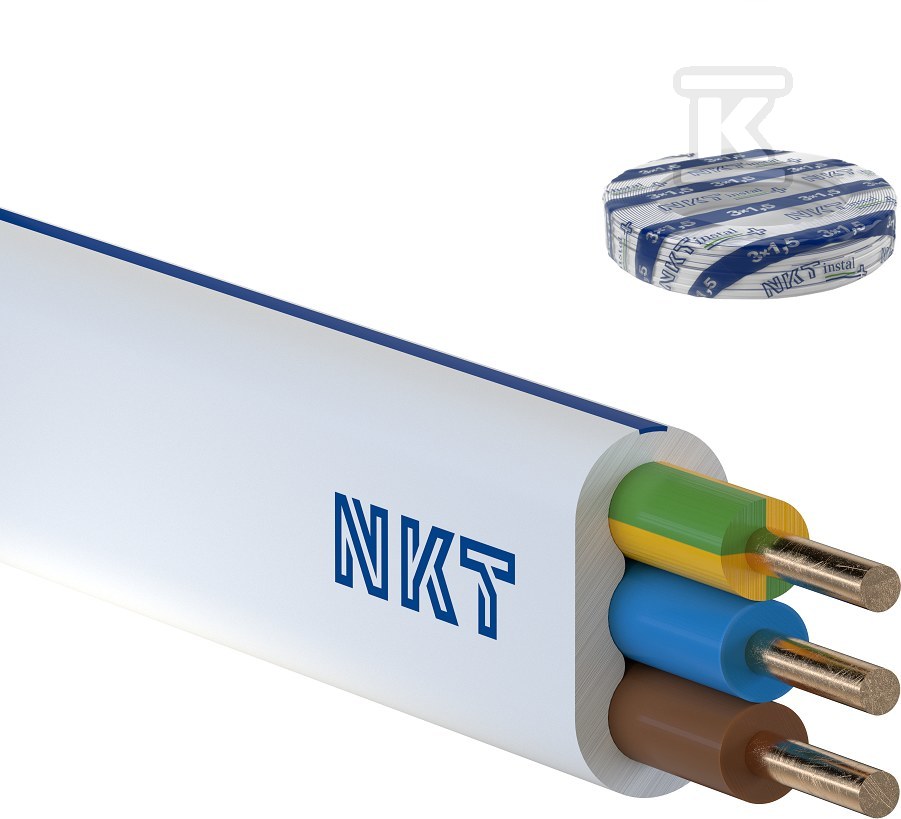

Przewód jest przeznaczony do układania na stałe w instalacjach elektrycznych i w urządzeniach elektroenergetycznych. Dostawa w krążkach po 50 m ułatwia planowanie zapotrzebowania na trasie bez konieczności łączenia krótkich odcinków.

Budowa i materiały

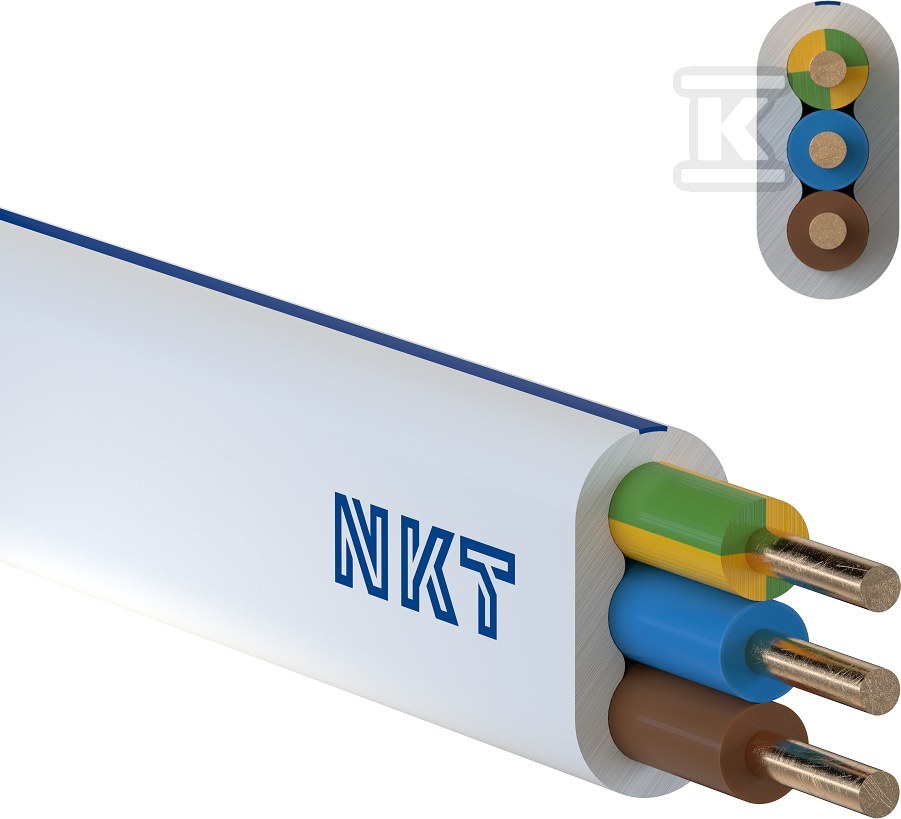

Rdzeń tworzą trzy miedziane żyły jednodrutowe o przekroju znamionowym 1,5 mm2, w tym jedna żyła ochronna. Każda żyła ma izolację z PVC, a cały wiązek jest pokryty płaską powłoką zewnętrzną również z PVC. Kolor izolacji to biały, co wspólnie z kolorowym oznaczeniem żył ułatwia identyfikację podczas montażu.

Kształt płaski to ok. 10,9 mm wysokości i ok. 5,2 mm szerokości, co ogranicza zajmowaną przestrzeń w bruzdzie i pozwala na estetyczne prowadzenie. Powłoka jest nierozprzestrzeniająca płomienia zgodnie z EN 60332-1-2. Przewód nie jest bezhalogenowy wg EN 50267-2-2, nie jest olejoodporny wg EN 60811-2-1 i nie deklaruje niskiej emisji dymów wg EN 61034-2.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do pracy w otoczeniu o temperaturze od -40 °C do +70 °C oraz wilgotności względnej do 100 %. Zakres ten pozwala na montaż w pomieszczeniach nieogrzewanych, na zewnątrz w osłonach oraz w miejscach o zmiennych warunkach klimatycznych. Dla połączeń ruchomych dopuszczalna temperatura mieści się w tym samym przedziale.

Dzięki płaskiej budowie przewód dobrze układa się na stałe pod tynkiem, w listwach i kanałach instalacyjnych. Brak ekranu upraszcza obróbkę i zmniejsza sztywność, a żyła ochronna umożliwia poprawne wykonanie uziemienia w gniazdkach, oprawach i osprzęcie. Przewód nie jest przeznaczony do zastosowań wymagających odporności na oleje ani do środowisk z wymogiem niskiej emisji dymów.

Parametry elektryczne i bezpieczeństwo

Napięcie znamionowe U wynosi 750 V, a napięcie znamionowe U0 450 V, co odpowiada typowym instalacjom niskonapięciowym 230/400 V.

Obecność żyły ochronnej zielono-żółtej pozwala na bezpośrednie zabezpieczenie urządzeń klasy I. Konstrukcja nierozprzestrzeniająca płomienia zwiększa bezpieczeństwo pożarowe w instalacjach wewnętrznych. Logistyka opakowania to waga z opakowaniem ok. 4 kg przy wymiarach opakowania ok. 220 mm szerokości, 220 mm długości i 120 mm wysokości, co ułatwia transport i magazynowanie krążka 50 m.
