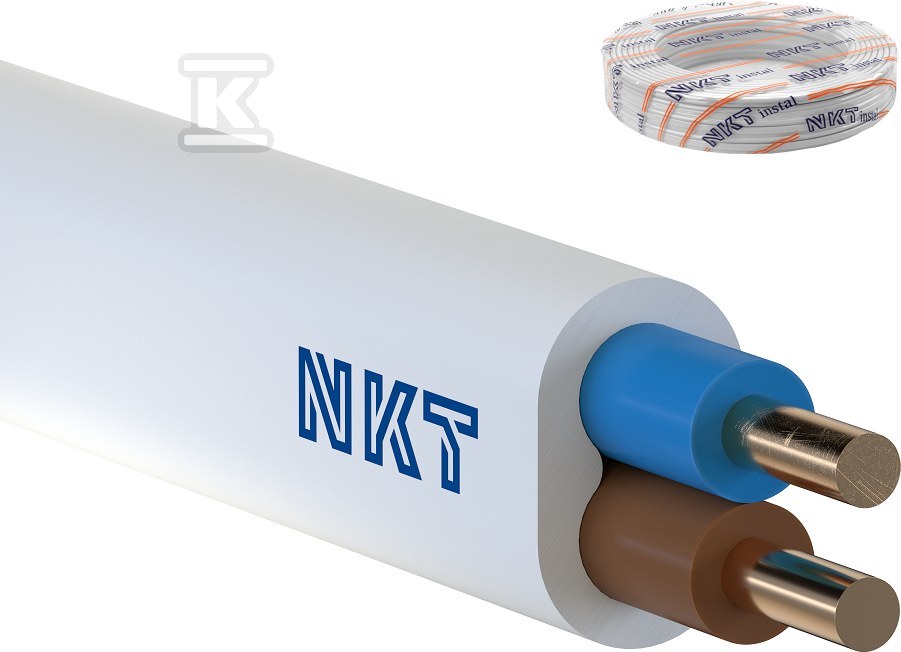

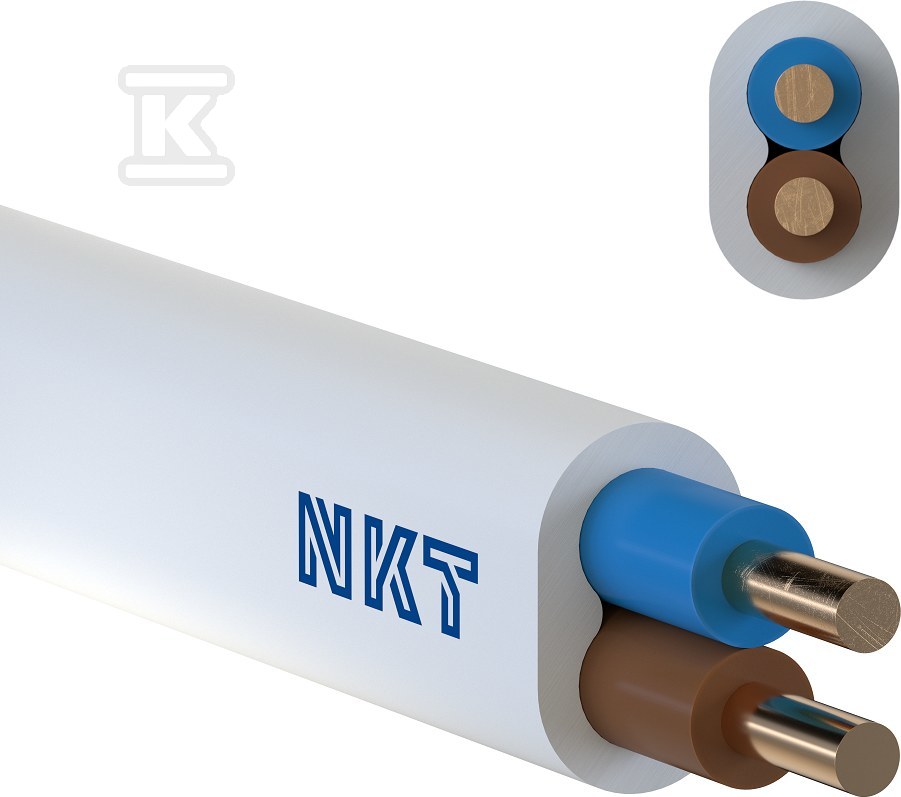

Przewód instalacyjny YDYp 2x2,5 172153012C0100

Płaski przewód instalacyjny do stałych linii wewnętrznych

Przewód wielożyłowy płaski z miedzianymi żyłami jednodrutowymi przeznaczony jest do rozprowadzania energii elektrycznej w instalacjach wewnętrznych układanych na stałe. Izolacja i powłoka zewnętrzna z polichlorku winylu oraz płaska budowa ułatwiają prowadzenie pod tynkiem, w tynku i na tynku, a biały kolor powłoki pozwala na łatwą identyfikację w rozdzielniach i na trasach montażowych.

Konstrukcja i materiały

Rdzeń stanowią dwie miedziane żyły klasy 1, jednodrutowe, bez pokrycia, skręcone nie. Każda żyła ma indywidualną izolację PVC, a cały zestaw jest otoczony płaską powłoką zewnętrzną z PVC w kolorze białym. Identyfikacja żył jest kolorowa zgodnie z HD 308 S2. Budowa płaska ogranicza zajmowaną przestrzeń w bruzdach i kanałach instalacyjnych, a jednocześnie ułatwia gięcie w płaszczyźnie montażu. Masa przewodu wynosi ok. 0,095 kg na metr bieżący przy wymiarach ok. 8,9 mm szerokości i 5,6 mm wysokości.

Warunki pracy i montaż

Przewód pracuje przy napięciu znamionowym U0 450 V i U 750 V, z napięciem próby 2,5 kV. Dopuszczalna temperatura pracy to od -40 °C do +70 °C, a najwyższa dopuszczalna temperatura żyły przewodzącej w warunkach długotrwałych wynosi +70 °C, w warunkach zwarcia do +160 °C. Montaż jest możliwy w zakresie od -5 °C do +70 °C, a przechowywanie od -40 °C. Minimalny promień gięcia w instalacjach stałych to 4 mm, co wynika z płaskiego przekroju i miękkiej powłoki PVC. Przewód jest nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2, klasa reakcji na ogień Eca wg EN 13501-6. Nie jest odporny na promieniowanie UV.

Zastosowanie i zgodność

Produkt przeznaczony jest do układania na stałe wewnątrz pomieszczeń pod, w oraz na tynku, jako kabel zasilający poniżej 1 kV do instalacji stałych. Zgodność z dyrektywą RoHS i REACH oraz certyfikat BBJ SEP „B” potwierdzają spełnienie wymagań dla materiałów elektroinstalacyjnych. Wilgotność względna otoczenia może sięgać 100%, a brak ekranu, pancerza i żyły uziemiającej wskazuje na zastosowanie w obwodach bez wymaganego uziemienia w żyłach przewodu.
