Przewód instalacyjny YDYp żo 3x4 172153015C0100

Płaski przewód instalacyjny z żyłą ochronną do stałych instalacji wewnętrznych

Płaski przewód wielożyłowy z miedzianymi żyłami jednodrutowymi przeznaczony do trwałego prowadzenia instalacji elektrycznych wewnątrz pomieszczeń. Izolacja i zewnętrzna powłoka z polichlorku winylu, biała powłoka zewnętrzna. Konstrukcja z żyłą ochronną zapewnia ciągłość uziemienia w obwodach wymagających ochrony przeciwporażeniowej.

Budowa i materiały

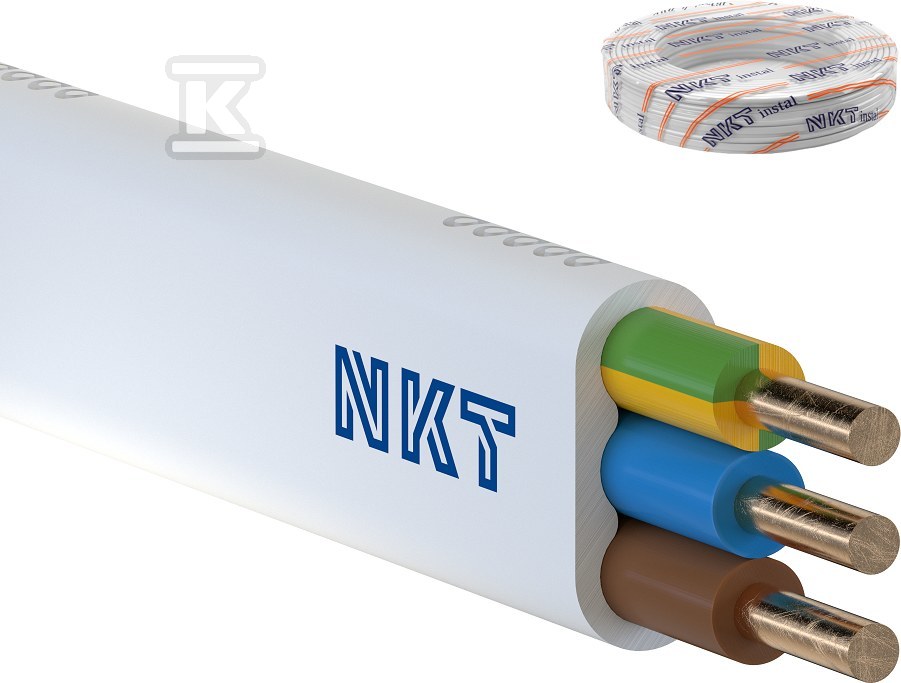

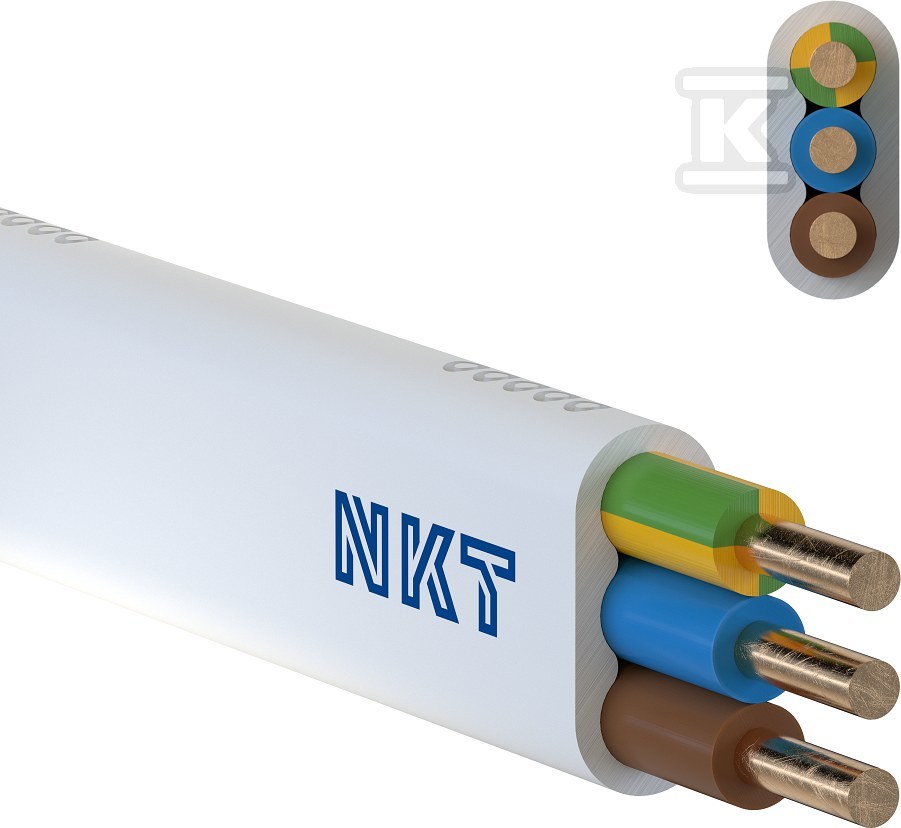

Rdzeń tworzą trzy miedziane żyły klasy 1, jednodrutowe, o przekroju 4 mm2 każda, bez pokrycia. Żyły nie są skręcone, a ich identyfikacja kolorystyczna ułatwia prawidłowe łączenie. Każda żyła ma izolację PVC o grubości około 0,9 mm, a cały wiązek otoczony jest płaską powłoką zewnętrzną PVC o grubości około 1,2 mm. Przekrój poprzeczny przewodu to około 6,3 x 14,1 mm. Przybliżona masa wynosi około 204 kg/km, a średnica pojedynczej żyły to około 2,2 mm.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do układania na stałe wewnątrz pomieszczeń pod tynkiem, w tynku oraz na tynku. Pracuje w otoczeniu o temperaturze od -40 °C do +70 °C, a dopuszczalna temperatura otoczenia podczas montażu mieści się w zakresie od -5 °C do 70 °C. Minimalny promień gięcia w instalacjach stałych wynosi 4-krotność cieńszego boku, co chroni izolację przed uszkodzeniem mechanicznym przy prowadzeniu w bruzdach.

Konstrukcja jest nierozprzestrzeniająca płomienia zgodnie z IEC/EN 60332-1-2, a klasa reakcji na ogień wg EN 13501-6 to Eca. Powłoka nie jest bezhalogenowa, nie posiada ekranu ani pancerza, a bariera ochronna nie występuje. Dzięki temu przewód sprawdza się w typowych instalacjach mieszkaniowych, biurowych i usługowych, gdzie wymagana jest stała instalacja z żyłą ochronną.

Parametry elektryczne i mechaniczne

Znamionowe napięcie pracy to U0 450 V i U 750 V, co pozwala na zastosowanie w sieciach niskiego napięcia do 1 kV. Maksymalna dopuszczalna temperatura żyły w czasie pracy to 70 °C. Płaska geometria i brak skręceń żył ułatwiają szybkie rozprowadzanie i łączenie, a biała powłoka dobrze komponuje się z jasnymi wnętrzami.
