Przewód instalacyjny YDYp żo 4x2,5 172153021C0100

Przewód instalacyjny płaski 4x2,5 mm2 do montażu pod tynkiem

Do stałego okablowania wewnątrz pomieszczeń przewód wielożyłowy płaski z miedzianymi żyłami jednodrutowymi sprawdza się w instalacjach pod, w oraz na tynku. Napięcie znamionowe 450/750 V i przekrój 2,5 mm2 na każdej z czterech żył dają stabilną pracę w typowych obwodach oświetleniowych i gniazdowych, a biała powłoka zewnętrzna ułatwia identyfikację w rozdzielniach i kanałach.

Konstrukcja i materiały

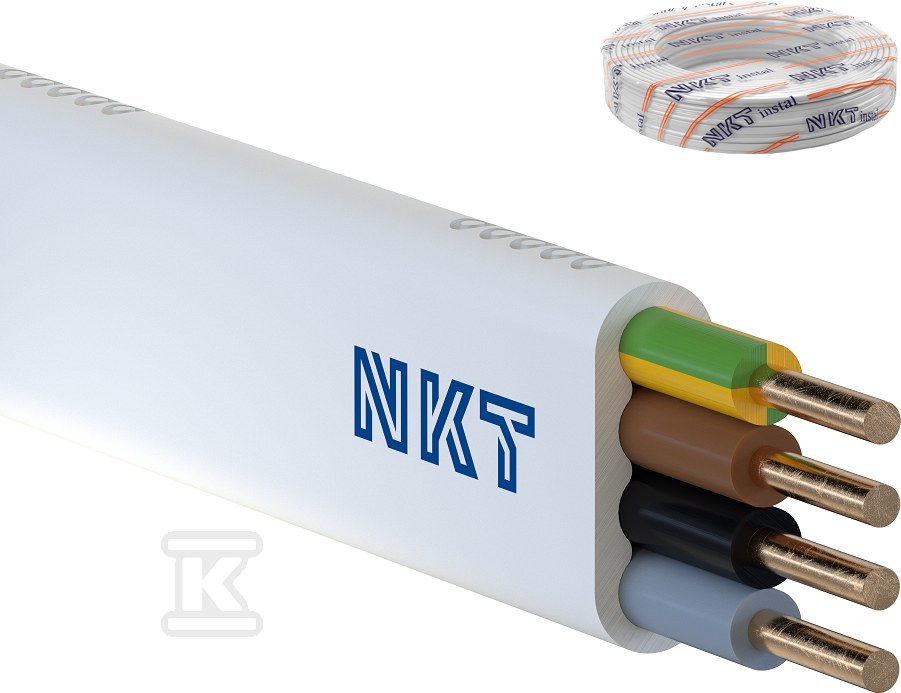

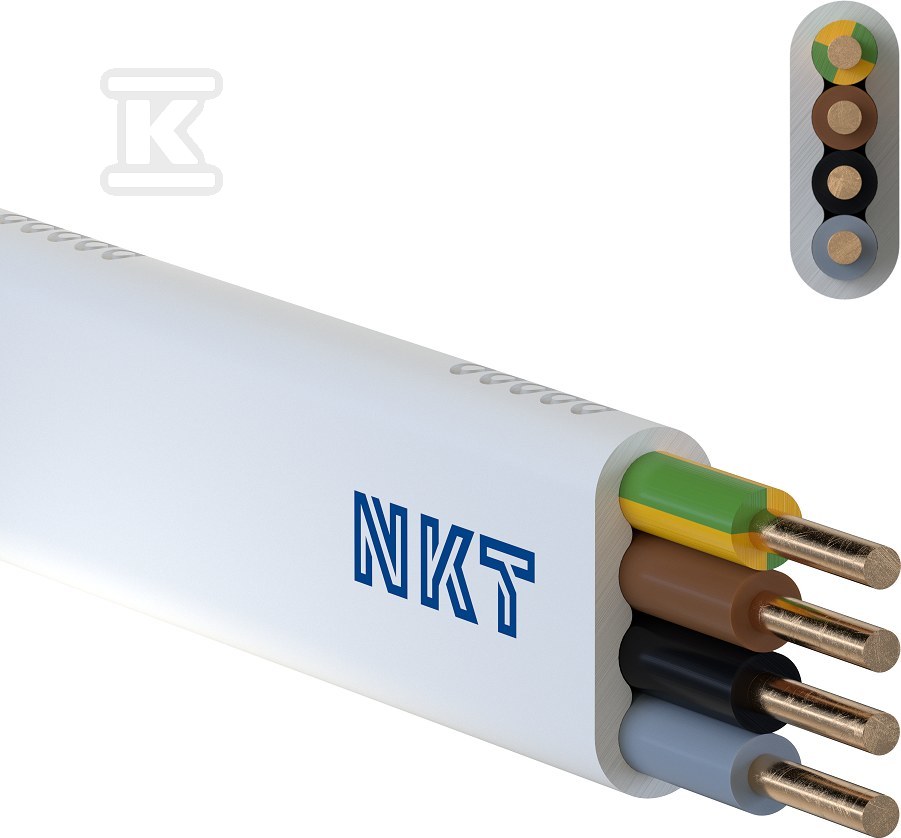

Rdzeń stanowią cztery żyły miedziane klasy 1, czyli jednodrutowe, o przekroju 2,5 mm2. Każda żyła ma izolację z PVC, a całość jest otoczona płaską powłoką zewnętrzną z PVC w kolorze białym. Płaski kształt ogranicza zajmowaną przestrzeń w bruzdach i pod tynkiem, a barwna identyfikacja żył zgodna z HD 308 S2 ułatwia prawidłowe łączenie. Przybliżona masa to ok. 0,18 kg/m, a wymiary przekroju to ok. 17,8 mm wysokości i ok. 6,7 mm szerokości.

Parametry pracy i warunki montażu

Przewód pracuje w zakresie temperatur od -40°C do +70°C, przy najwyższej dopuszczalnej temperaturze żyły przewodzącej +70°C i +160°C w warunkach zwarcia. Napięcie próby wynosi 2,5 kV. Minimalny promień gięcia to 4d, gdzie d to mniejszy wymiar przewodu. Układanie jest dopuszczalne od -5°C, a przechowywanie od -40°C. Konstrukcja nie zapewnia odporności na promieniowanie UV.

• napięcie znamionowe 450/750 V
• napięcie próby 2,5 kV
• temperatura pracy -40°C do +70°C
• temperatura żyły +70°C, w zwarciu +160°C

Zastosowanie i zgodność

Przeznaczony jest do układania na stałe wewnątrz pomieszczeń pod, w oraz na tynku, w instalacjach elektrycznych o napięciu nieprzekraczającym 750 V. Spełnia wymagania dotyczące odporności na rozprzestrzenianie płomienia w konfiguracji pojedynczego przewodu wg IEC 60332-1-2, a klasa reakcji na ogień to Eca. Produkt posiada certyfikat BBJ SEP „B” oraz deklaruje zgodność z dyrektywą RoHS i REACH.
