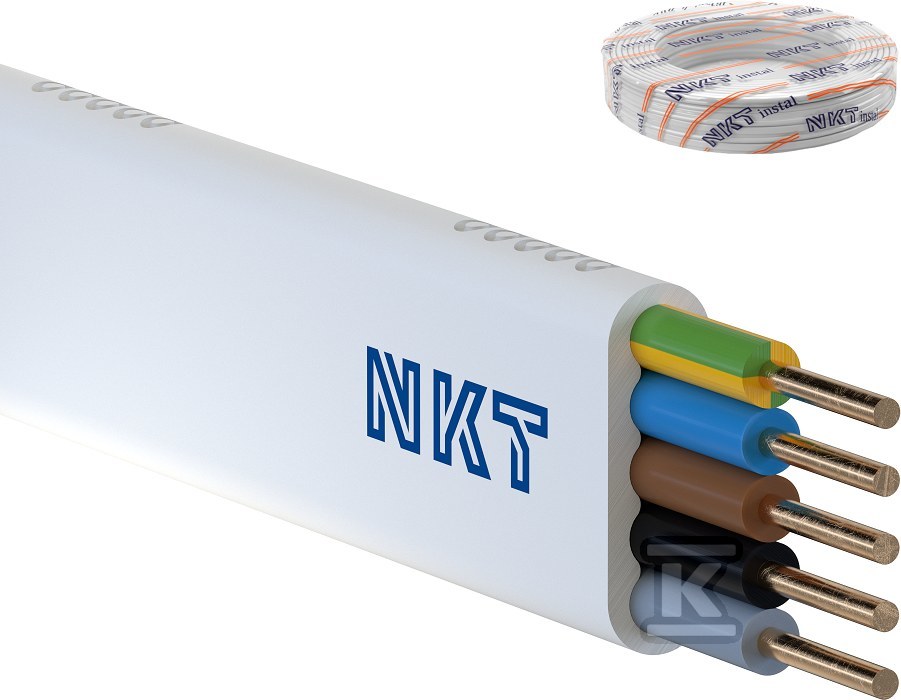

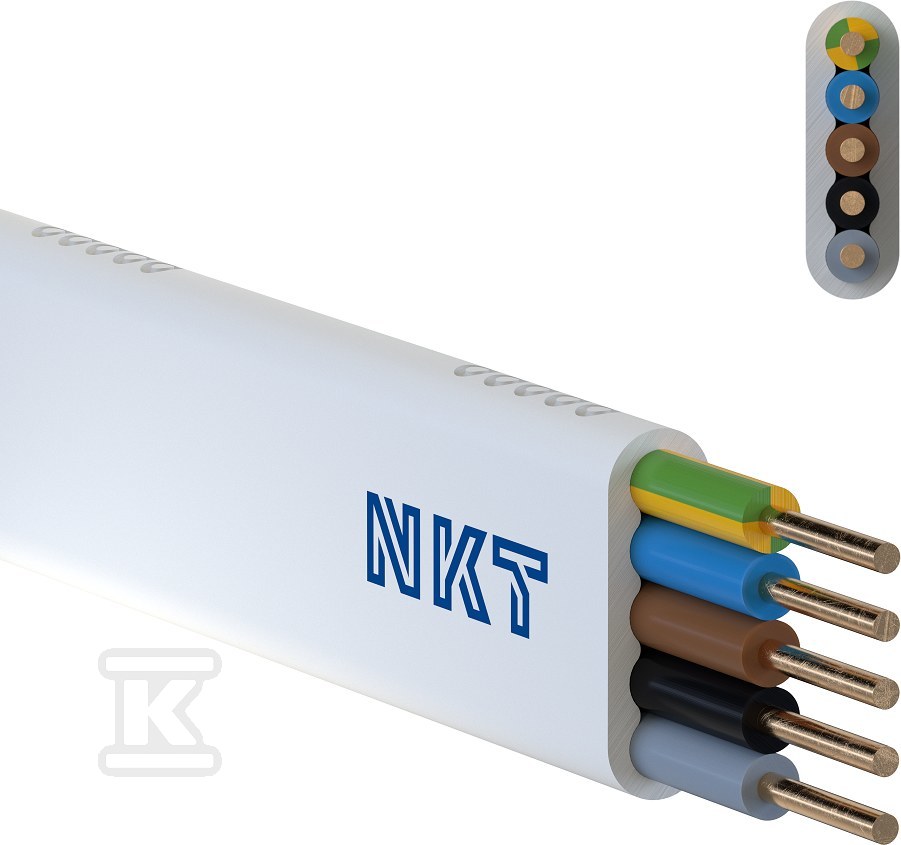

Przewód instalacyjny YDYp żo 5x1,5 172153018C0100

Płaski przewód instalacyjny 5-żyłowy do stałych instalacji wewnętrznych

Płaski przewód wielożyłowy z miedzianymi żyłami jednodrutowymi przeznaczony jest do trwałych instalacji elektrycznych wewnątrz pomieszczeń. Dzięki płaskiemu przekrojowi i białej powłoce zewnętrznej dobrze sprawdza się w układaniu pod tynkiem, w tynku oraz na tynku, gdzie liczy się estetyka i oszczędność miejsca. Konstrukcja z żyłą ochronną ułatwia realizację obwodów wymagających połączenia PE w jednym kablu.

Konstrukcja i materiały

Rdzeń tworzą pięć miedzianych żył klasy 1, czyli jednodrutowych, o przekroju 1,5 mm2 każda. Każda żyła ma barwną izolację PVC zgodną z identyfikacją HD 308 S2, co przyspiesza rozpoznawanie faz i neutralnego na etapie montażu. Zewnętrzna powłoka z PVC w kolorze białym nadaje przewodzie płaski kształt, wygodny do prowadzenia w bruzdach i pod płytami. Szerokość przewodu to około 6,3 mm, wysokość około 21,9 mm, a masa wynosi około 162 kg/km, czyli ok. 0,16 kg na metr bieżący. Minimalny promień gięcia wynosi 4d, gdzie d to mniejszy wymiar przekroju, co pozwala na prowadzenie kabla w ciasnych trasach bez ryzyka uszkodzenia izolacji.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do układania na stałe wewnątrz budynków mieszkalnych, biurowych i przemysłowych w instalacjach zasilających, oświetleniowych oraz sterowniczych. Temperatura pracy mieści się w zakresie od -40°C do +70°C, a najniższa dopuszczalna temperatura układania to -5°C, przy przechowywaniu do -40°C. Dzięki temu montaż jest możliwy w chłodnych pomieszczeniach, a po ułożeniu kabel pracuje stabilnie w typowych warunkach wewnętrznych. Przewód nie jest odporny na promieniowanie UV, więc nie nadaje się do stałej ekspozycji na słońce. Spełnia wymagania dotyczące nierozprzestrzeniania płomienia w konfiguracji pojedynczego przewodu zgodnie z IEC 60332-1-2.

Parametry elektryczne i bezpieczeństwo

Napięcie znamionowe Uo/U wynosi 450/750 V, a napięcie próby izolacji to 2,5 kV. Najwyższa dopuszczalna temperatura żyły przewodzącej w normalnej pracy to +70°C, a w warunkach zwarcia do +160°C. Klasa reakcji na ogień to Eca przy niskiej emisji dymu, a produkt spełnia wymagania norm EN 50575:2014 oraz EN 50575:2014/A1:2016. Oznaczenie CE potwierdza zgodność z dyrektywami UE, a deklarowana zgodność z RoHS świadczy o braku substancji ograniczonych. Certyfikat BBJ SEP „B” potwierdza parametry dla zastosowań instalacyjnych.
