Przewód instalacyjny YDYp żo 5x2,5 172153019C0100

Płaski przewód instalacyjny do stałych układów wewnątrz budynków

Płaski przewód wielożyłowy z miedzianymi żyłami jednodrutowymi przeznaczony jest do trwałego prowadzenia obwodów zasilających w instalacjach niskiego napięcia. Biała powłoka PVC i płaski przekrój ułatwiają montaż pod tynkiem, w tynku i na tynku, a także w rurkach elektroinstalacyjnych i kanałach. Konstrukcja z żyłą ochronną żółto-zieloną pozwala na realizację obwodów trójfazowych z uziemieniem w jednym kablu.

Konstrukcja i materiały

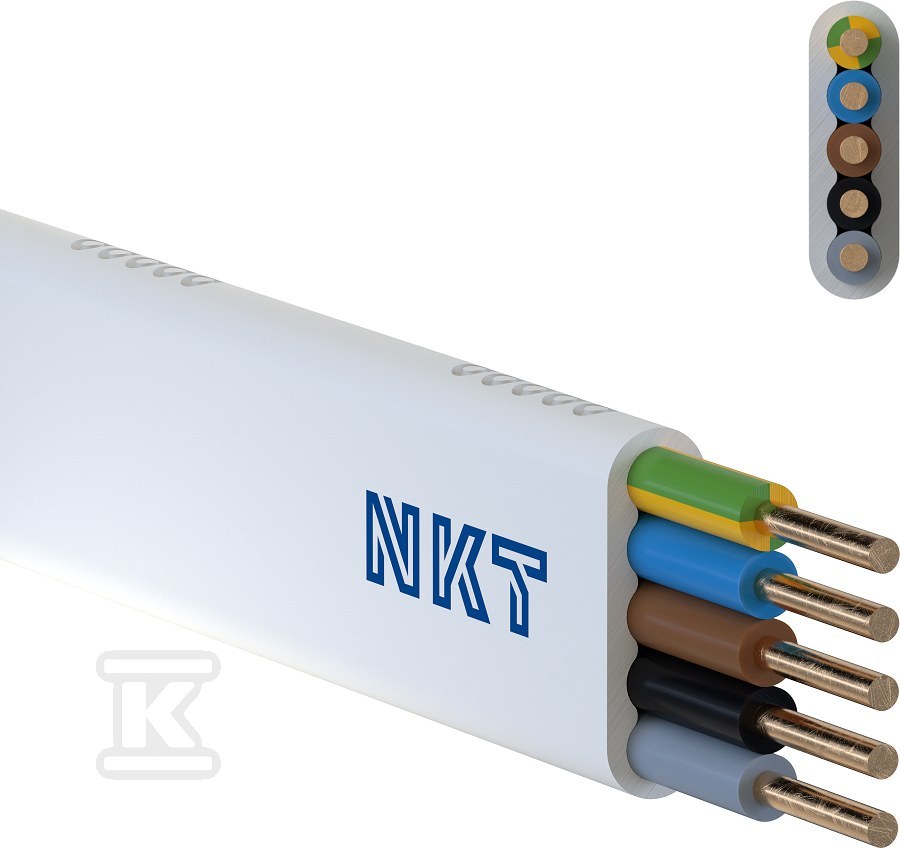

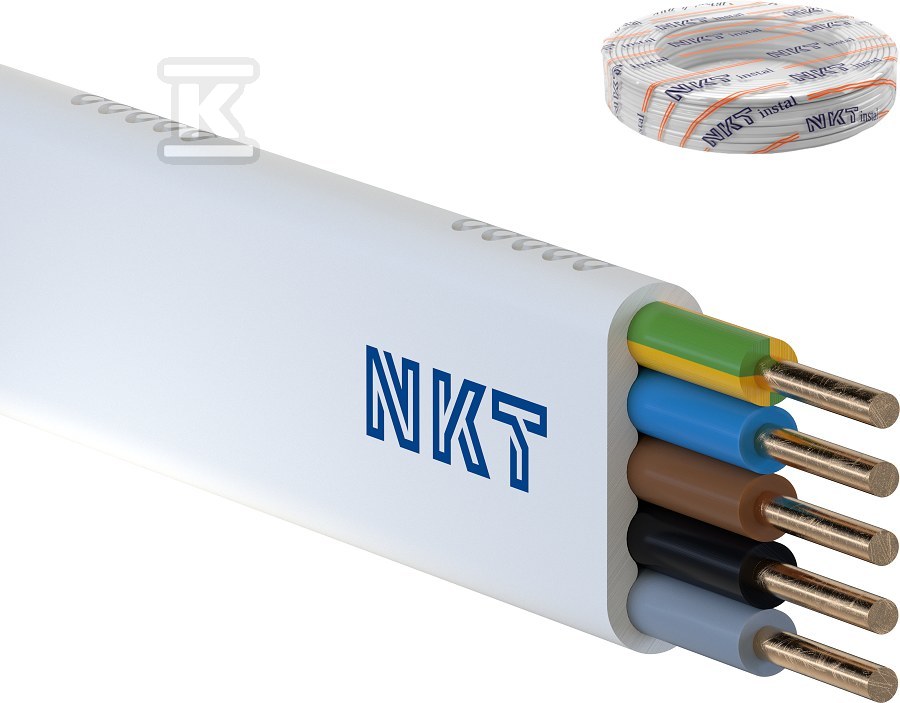

Rdzeń tworzą pięć miedzianych żył klasy 1, czyli jednodrutowych, o przekroju 2,5 mm2. Cztery żyły robocze i jedna żyła ochronna są indywidualnie izolowane polichlorkiem winylu, a całość otoczona jest płaską powłoką zewnętrzną z PVC w kolorze białym. Identyfikacja żył jest kolorowa, zgodnie z HD 308 S2, co przyspiesza prawidłowe łączenie na złączkach i w rozdzielnicach. Płaski kształt ogranicza głębokość bruzdy przy montażu pod tynkiem i pozwala na ciasne ułożenie w korytach.

• sztywne żyły jednodrutowe zapewniają stabilne połączenia i dobrą przewodność
• powłoka PVC odporna na typowe oddziaływania mechaniczne w instalacjach stałych
• biały kolor powłoki ułatwia wizualną kontrolę przebiegu instalacji

Zastosowanie i montaż

Przewód przeznaczony jest do układania na stałe wewnątrz pomieszczeń w środowisku suchym i wilgotnym. Sprawdzi się w instalacjach mieszkaniowych, biurowych, przemysłowych i użyteczności publicznej, gdzie wymagane jest zasilanie odbiorników o większej mocy oraz urządzeń trójfazowych, takich jak płyty indukcyjne czy maszyny. Płaski profil jest szczególnie praktyczny przy montażu pod tynkiem i na tynku, minimalizując prace kucia.

Montaż odbywa się w temperaturze nie niższej niż -5 °C. Minimalny dopuszczalny promień gięcia w instalacjach stałych wynosi ok. 4 mm, co pozwala na prowadzenie przewodu w łukach bez ryzyka uszkodzenia izolacji. Przewód nie jest przeznaczony do połączeń ruchomych.

Parametry eksploatacyjne i bezpieczeństwo

Napięcie znamionowe U0/U wynosi 450/750 V, co odpowiada typowym instalacjom niskiego napięcia. Zakres temperatury pracy to od -40 °C do +70 °C, a maksymalna dopuszczalna temperatura żyły przewodzącej w warunkach normalnych to +70 °C, w warunkach zwarcia do +160 °C. Przewód jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2.

Produkt klasyfikowany jest w klasie reakcji na ogień Eca wg EN 13501-6 i spełnia wymagania zharmonizowanej specyfikacji EN 50575:2014 oraz EN 50575:2014/A1:2016 dla zastosowań w budynkach w celu ograniczenia powstawania i rozprzestrzeniania się ognia i dymu. Brak ekranu i bariery ochronnej, izolacja i powłoka z PVC, brak właściwości bezhalogenowych i niskiej emisji dymów.

• stabilna praca w szerokim zakresie temperatur
• zgodność z wymaganiami CPR dla instalacji elektrycznych w obiektach budowlanych
• konstrukcja z żyłą ochronną ułatwia spełnienie wymagań ochrony przeciwporażeniowej
