Kabel energetyczny YAKXS 4x35 SE 110198037

Kabel energetyczny z żyłą aluminiową do stałego ułożenia w ziemi i w instalacjach przemysłowych

Kabel YAKXS 4x35 SE 0,6/1 kV to aluminiowy przewód elektroenergetyczny z izolacją z polietylenu usieciowanego i powłoką z polichlorku winylu, przeznaczony do pracy w sieciach niskiego napięcia. Cztery żyły o przekroju 35 mm2 w układzie sektorowym zapewniają przenoszenie energii w wymagających warunkach przemysłowych, w elektrowniach oraz w lokalnych sieciach zasilających. Konstrukcja z żyłą aluminiową klasy 1, jednodrutową, przeznaczona jest do ułożenia na stałe wewnątrz pomieszczeń, na zewnątrz, w kanałach kablowych, bezpośrednio w ziemi i w obudowach betonowych.

Budowa i materiały

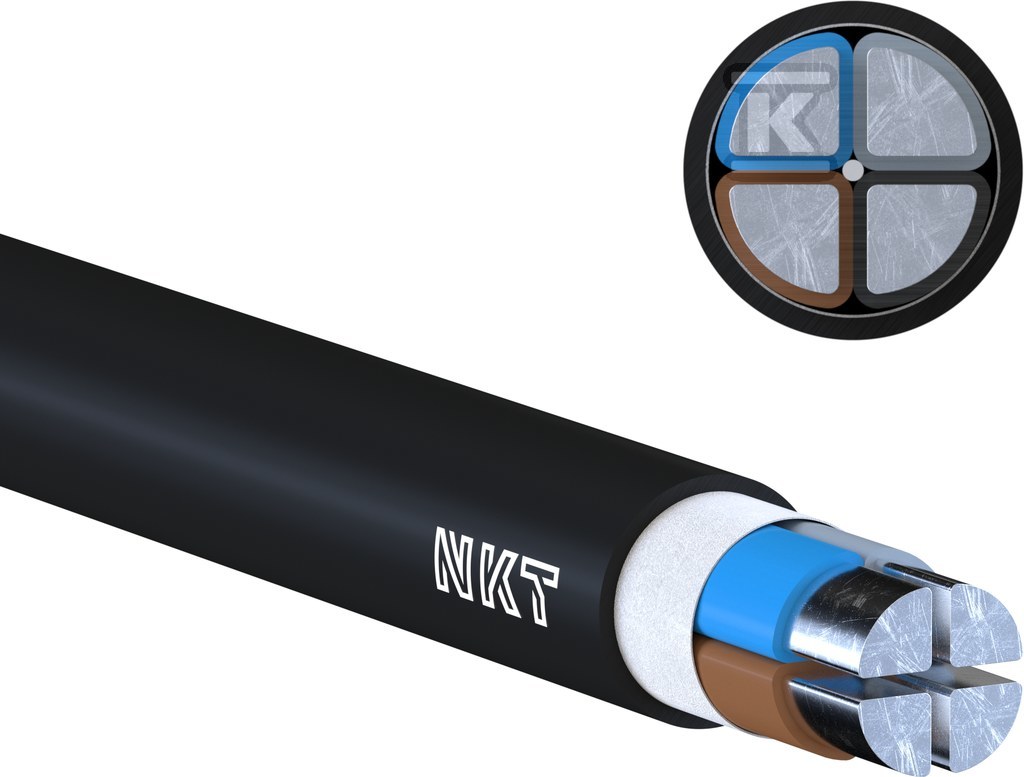

Rdzeń tworzą cztery aluminiowe żyły przewodzące o przekroju 35 mm2, sektorowe, jednodrutowe. Każda żyła jest indywidualnie izolowana polietylenem usieciowanym XLPE, co przekłada się na lepsze parametry elektryczne i większą odporność termiczną niż w izolacji polwinitowej. Zewnętrzną ochronę zapewnia powłoka z PVC w kolorze czarnym. Przybliżona średnica zewnętrzna wynosi ok. 21,4 mm, a masa ok. 630 kg/km. Brak ekranu, pancerza i żyły uziemiającej upraszcza montaż w typowych zastosowaniach ziemnych i wewnętrznych. Identyfikacja żył kolorowa ułatwia prawidłowe podłączenie.

Zastosowanie i warunki pracy

Przewód jest przeznaczony do stałego ułożenia w instalacjach elektroenergetycznych oraz do sieci zasilających zakłady przemysłowe. Nadaje się do pracy w pomieszczeniach i na zewnątrz, w kanałach kablowych oraz bezpośrednio w gruncie. Najmniejszy dopuszczalny promień zginania przy układaniu wynosi 15-krotność średnicy zewnętrznej kabla. Dopuszczalna temperatura otoczenia po montażu bez wibracji to od -35 °C do 90 °C. Najwyższa dopuszczalna temperatura żyły roboczej to 90 °C, a w warunkach zwarcia do 250 °C, co pozwala na krótkotrwałe przeciążenia bez utraty właściwości izolacji.

Parametry elektryczne i mechaniczne

Napięcie znamionowe U0 wynosi 0,6 kV, a napięcie znamionowe U 1 kV, co odpowiada typowym sieciom niskiego napięcia. Izolacja XLPE zapewnia stabilność parametrów elektrycznych w szerokim zakresie temperatur. Kabel jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2, a klasa reakcji na ogień wg EN 13501-6 to Eca. Powłoka PVC zapewnia odporność mechaniczną na uszkodzenia podczas układania i eksploatacji.
