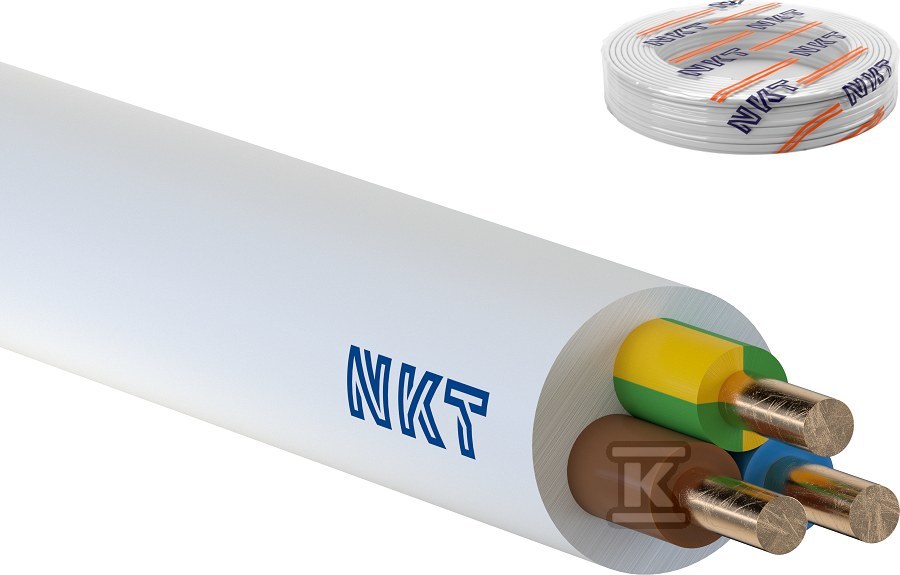

Przewód instalacyjny YDY żo 3x4 172171008C0100

Przewód okrągły 3x4 mm2 450/750 V do stałych instalacji wnętrzowych

Przewód wielożyłowy o przekroju 4 mm2 w każdej z trzech żył, z miedzianymi żyłami jednodrutowymi klasy 1, przeznaczony do układania na stałe w instalacjach elektrycznych wewnątrz pomieszczeń. Izolacja i powłoka zewnętrzna z polichlorku winylu, biała powłoka, napięcie znamionowe 450/750 V. Oznaczenie żo oznacza obecność żyły ochronnej zielono-żółtej, co umożliwia prawidłowe wykonanie ochrony przeciwporażeniowej w obwodach z uziemieniem.

Konstrukcja i materiały

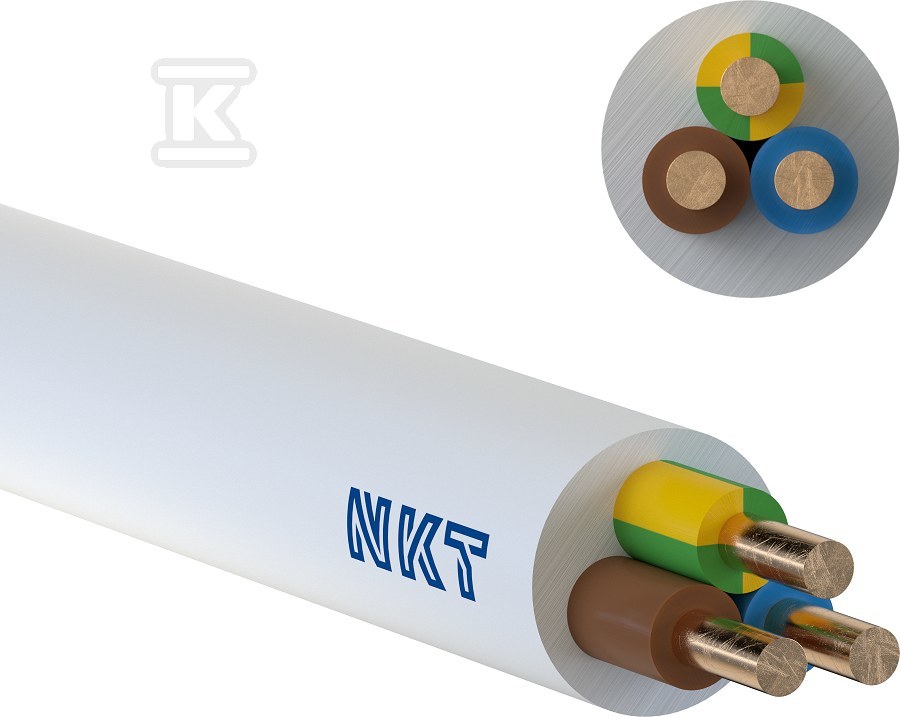

Rdzeń stanowią trzy żyły miedziane jednodrutowe o przekroju znamionowym 4 mm2, nieskręcone, z barwną identyfikacją zgodną z HD 308 S2. Jedna z żył pełni funkcję ochronną. Każda żyła ma izolację PVC, a cały wiązek jest otoczony okrągłą powłoką zewnętrzną z PVC w kolorze białym. Przybliżona średnica zewnętrzna to ok. 10,74 mm, a minimalny promień gięcia wynosi 4 x Ř, co ułatwia prowadzenie przewodu w bruzdach i na trasach rozdzielczych. Budowa jednodrutowa zapewnia stabilny, niski opór przejścia i ogranicza spadki napięcia przy wyższych obciążeniach prądowych.

Zastosowanie i warunki pracy

Przewód jest dedykowany do montażu na stałe pod tynkiem, w tynku oraz na tynku w pomieszczeniach suchych i wilgotnych. Temperatura pracy w ułożeniu na stałe od -40 °C do +70 °C, a dopuszczalna temperatura układania to od -5 °C. Najwyższa dopuszczalna temperatura żyły przewodzącej w warunkach długotrwałego obciążenia to +70 °C, a w warunkach zwarcia +160 °C. Przewód nie jest przeznaczony do układania w ziemi ani na zewnątrz bez dodatkowej ochrony, a odporność na promieniowanie UV jest ograniczona.

Bezpieczeństwo i zgodność

Napięcie znamionowe U0 450 V / U 750 V z napięciem próby 2,5 kV zapewnia margines bezpieczeństwa w sieciach niskiego napięcia. Przewód jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2 w konfiguracji pojedynczego przewodu, a klasa reakcji na ogień wg CPR to Eca. Spełnia wymagania dyrektyw RoHS i REACH. Certyfikat BBJ SEP „B” potwierdza zgodność z wymaganiami dla przewodów instalacyjnych. Dzięki izolacji PVC i powłoce PVC przewód zachowuje właściwości mechaniczne i elektryczne w szerokim zakresie temperatur, a żyła ochronna umożliwia poprawne uziemienie odbiorników.
