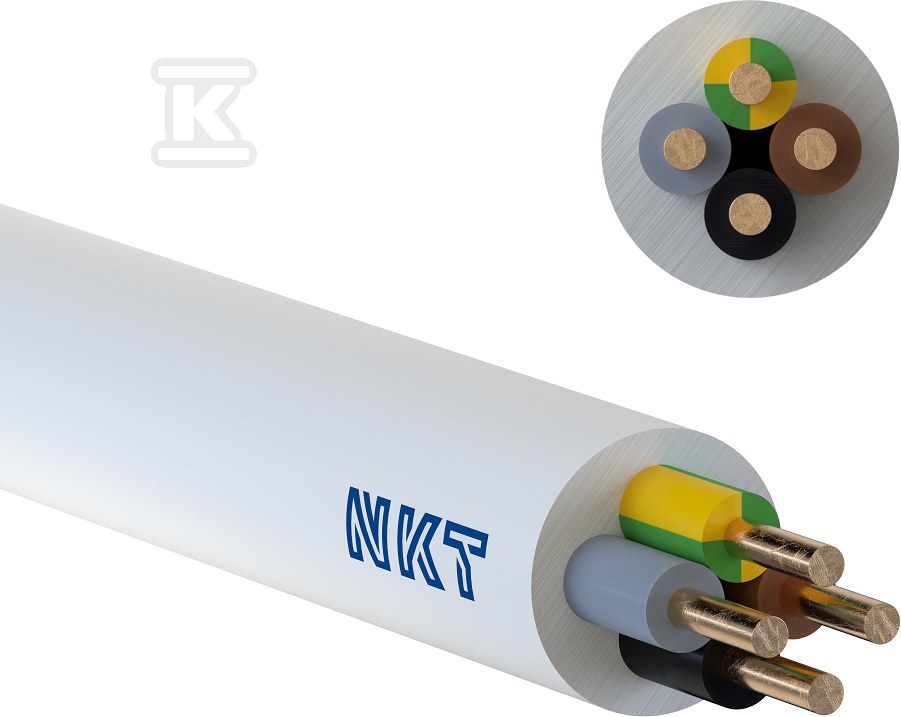

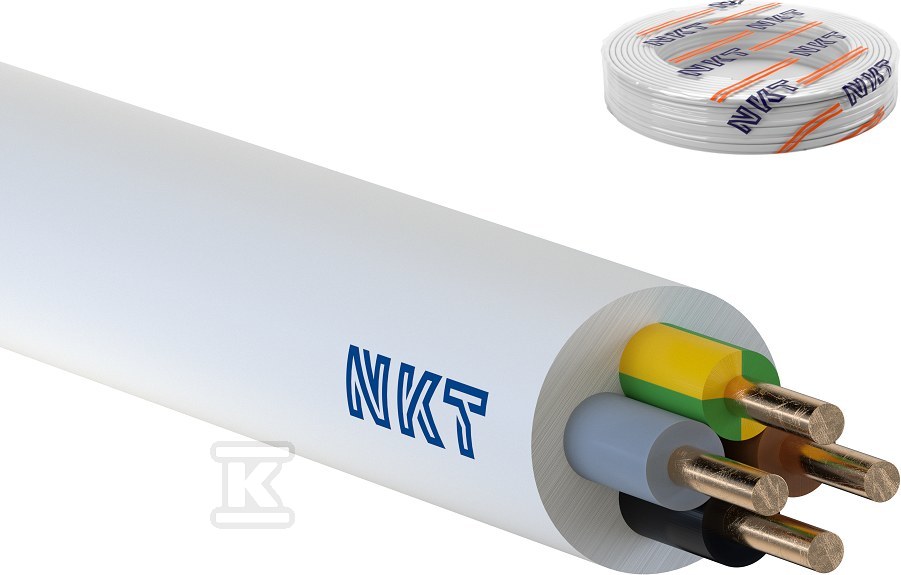

Przewód instalacyjny YDY żo 4x1,5 172171010C0100

Przewód instalacyjny do stałego montażu w instalacjach domowych i przemysłowych

Okrągły przewód wielożyłowy z miedzianymi żyłami jednodrutowymi przeznaczony do układania na stałe w instalacjach elektroenergetycznych. Cztery żyły o przekroju znamionowym 1,5 mm2, w tym dedykowana żyła ochronna zielono-żółta, zapewniają prowadzenie obwodów oświetleniowych i gniazdowych o mniejszym obciążeniu z zachowaniem ciągłości uziemienia w systemach TN-S. Biała powłoka zewnętrzna ułatwia identyfikację w rozdzielniach i na trasach instalacyjnych.

Konstrukcja i materiały

Rdzeń stanowią cztery miedziane żyły klasy 1, jednodrutowe, o średnicy żyły ok. 1,4 mm. Każda żyła ma izolację z polichlorku winylu, a cały wiązek jest pokryty zewnętrzną powłoką PVC. Kolorowa identyfikacja żył zgodna z HD 308 S2 pozwala na szybkie i bezbłędne łączenie. Przybliżona średnica zewnętrzna przewodu to ok. 9,5 mm, a masa ok. 0,145 kg/m, co przekłada się na ok. 145 kg/km. Minimalny promień gięcia wynosi 4 x O, co ułatwia prowadzenie w bruzdach i na drabinkach.

Powłoka nie jest odporna na promieniowanie UV, dlatego na zewnątrz przewód wymaga osłony przed bezpośrednim działaniem słońca. Przewód nie jest bezhalogenowy i nie posiada niskiej emisji dymów wg EN 61034-2.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do układania na stałe pod tynkiem, w tynku oraz na tynku w pomieszczeniach suchych i wilgotnych. Sprawdzi się w instalacjach przemysłowych i domowych, w urządzeniach elektroenergetycznych, gdzie wymagana jest stała trasa bez przemieszczeń.

Zakres temperatur pracy to od -40°C do +70°C. Najniższa dopuszczalna temperatura układania to -5°C, a przechowywania -40°C. Najwyższa dopuszczalna temperatura żyły przewodzącej w normalnej pracy to +70°C, a w warunkach zwarcia +160°C. Parametry te pozwalają na montaż w nieogrzewanych pomieszczeniach technicznych i na trasach narażonych na sezonowe spadki temperatury.

Parametry elektryczne i bezpieczeństwo

Napięcie znamionowe U0/U wynosi 450/750 V, a napięcie próby 2,5 kV. Izolacja PVC zapewnia właściwości dielektryczne wymagane dla instalacji niskiego napięcia. Przewód jest nierozprzestrzeniający płomienia w konfiguracji pojedynczej zgodnie z IEC 60332-1-2, a klasa reakcji na ogień wg CPR to Eca.

Produkt posiada certyfikat BBJ SEP „B” oraz deklaruje zgodność z dyrektywą RoHS i REACH. Oznaczenie CE potwierdza spełnienie wymagań norm UE dla wyrobów stosowanych w budownictwie mieszkaniowym i użyteczności publicznej.
