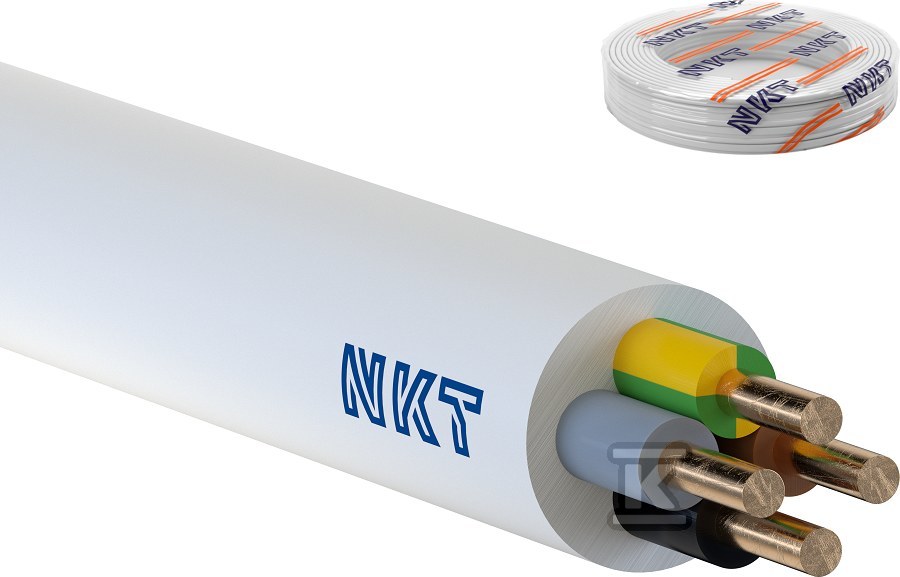

Przewód instalacyjny YDY żo 4x2,5 172171011C0100

Przewód instalacyjny YDYżo 4x2,5 450/750 V do stałych instalacji wewnętrznych

Wielożyłowy okrągły przewód instalacyjny z miedzianymi żyłami jednodrutowymi przeznaczony do przesyłu energii elektrycznej w instalacjach na stałe wewnątrz pomieszczeń. Izolacja i powłoka z polichlorku winylu, żyła ochronna zielono-żółta oraz napięcie znamionowe 450/750 V sprawiają, że sprawdza się w układaniu pod tynkiem, w tynku i na tynku w warunkach suchych i wilgotnych. Biała powłoka zewnętrzna ułatwia identyfikację w rozdzielniach i na trasach instalacyjnych.

Budowa i materiały

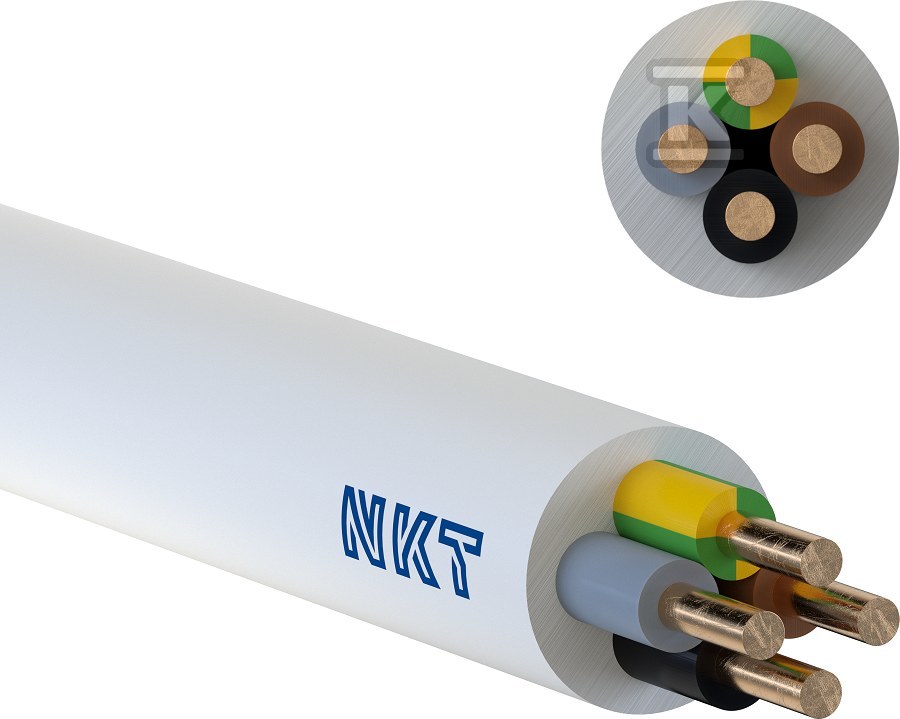

Rdzeń stanowią cztery miedziane żyły klasy 1, jednodrutowe, o znamionowym przekroju 2,5 mm2. Każda żyła ma średnicę ok. 1,7 mm i jest indywidualnie izolowana PVC. Żyły nie są skręcone, a ich identyfikacja kolorystyczna zgodna jest z HD 308 S2, z dodatkową żyłą ochronną zielono-żółtą. Zewnętrzna powłoka z PVC w kolorze białym nadaje przewodowi okrągły kształt o przybliżonej średnicy zewnętrznej ok. 10,16 mm, w praktyce podawanej również jako ok. 12 mm. Przybliżona masa wynosi ok. 196 kg/km. Minimalny promień gięcia to 4 x Ř, co ułatwia prowadzenie w bruzdach i korytach.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do instalacji na stałe w pomieszczeniach mieszkalnych, biurowych i przemysłowych, do umieszczania pod, w oraz na tynku. Pracuje w otoczeniu o temperaturze od -40°C do +70°C i wilgotności względnej do 100%. Dopuszczalna temperatura otoczenia podczas montażu to od -5°C do +70°C, a najniższa dopuszczalna temperatura przechowywania to -40°C. Najwyższa dopuszczalna temperatura żyły przewodzącej w warunkach normalnych to +70°C, a w warunkach zwarcia do +160°C. Brak odporności na promieniowanie UV oraz brak ekranu i pancerza określają zastosowanie typowo wewnętrzne.

Bezpieczeństwo i zgodność

Napięcie znamionowe U0 wynosi 450 V, a U 750 V, z napięciem próby 2,5 kV. Przewód jest nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2, z klasą reakcji na ogień Eca wg EN 13501-6. Nie jest bezhalogenowy, nie wykazuje niskiej emisji dymów wg EN 61034-2 i nie jest olejoodporny. Spełnia wymagania dyrektyw RoHS i REACH oraz normy EN 50575:2014 i EN 50575:2014/A1:2016. Certyfikat BBJ SEP „B” potwierdza przydatność do stałych instalacji elektroenergetycznych.
