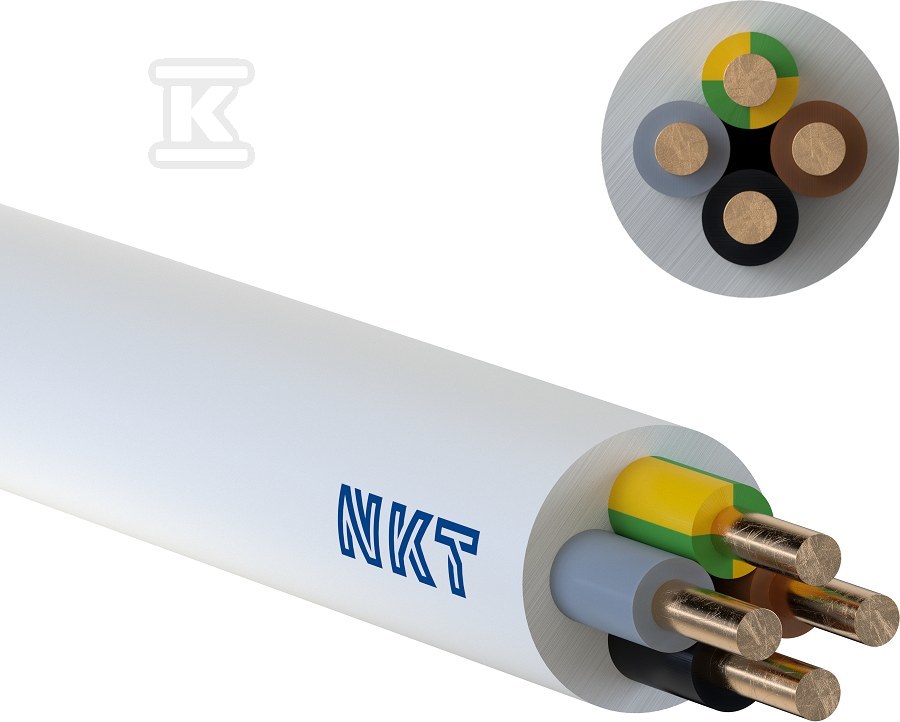

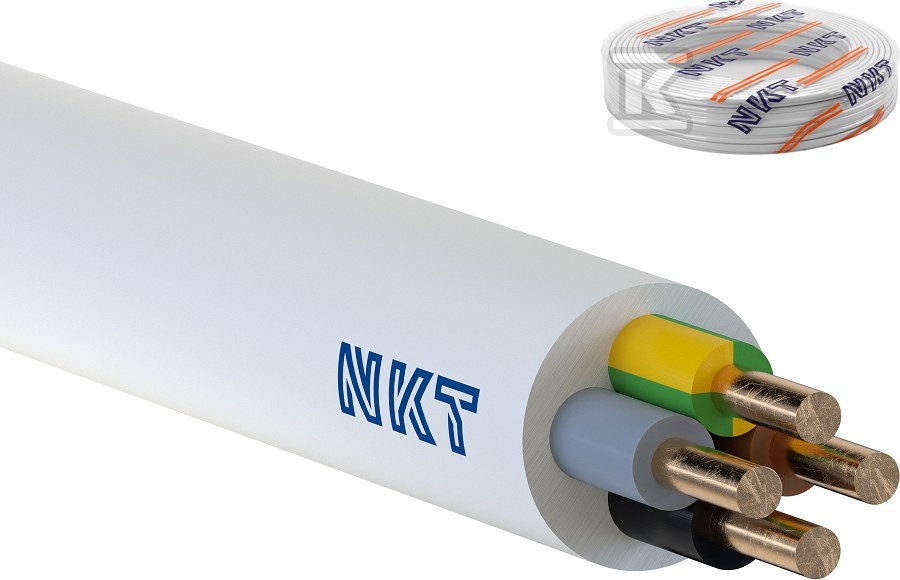

Przewód instalacyjny YDY żo 4x4 172171012C0100

Przewód instalacyjny do stałego montażu wewnątrz pomieszczeń

Wielożyłowy przewód okrągły z miedzianymi żyłami jednodrutowymi przeznaczony jest do rozprowadzania energii elektrycznej w instalacjach stałych. Izolacja i powłoka zewnętrzna z PVC oraz napięcie znamionowe 450/750 V pozwalają na układanie pod tynkiem, w tynku i na tynku w budynkach mieszkalnych, użyteczności publicznej i przemysłowych. Biała powłoka zewnętrzna ułatwia identyfikację w rozdzielniach i kanałach instalacyjnych, a barwna identyfikacja żył wg HD 308 S2 przyspiesza poprawne łączenie.

Budowa i materiały

Konstrukcja oparta jest na 4 żyłach miedzianych jednodrutowych o przekroju 4 mm2. Każda żyła ma izolację PVC o grubości 0,9 mm, a cały wiązek otoczony jest białą powłoką zewnętrzną PVC o grubości 1,3 mm. Znamionowa średnica przewodu wynosi 11,9 mm, a przybliżona masa to 28,0 kg/100 m przy zawartości miedzi 153,6 kg/km. Minimalny promień gięcia 4 x Ř ułatwia prowadzenie w ciasnych trasach i przy wprowadzaniu do puszek.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do układania na stałe wewnątrz pomieszczeń. Temperatura pracy od -40°C do +70°C, przy najwyższej dopuszczalnej temperaturze żyły przewodzącej +70°C, a w warunkach zwarcia +160°C. Najniższa dopuszczalna temperatura układania to -5°C, przechowywania -40°C. Brak odporności na promieniowanie UV ogranicza zastosowanie na zewnątrz bez dodatkowej osłony.

Parametry elektryczne i mechaniczne

Napięcie znamionowe 450/750 V, napięcie próby 2,5 kV. Rezystancja żył w temperaturze 20°C wynosi ok. 4,61 ?/km, a minimalna rezystancja izolacji żył w 70°C to 0,0093 M?/km. Konstrukcja jednodrutowa zapewnia stabilny kontakt i niskie straty w obwodach zasilających. Odporność na rozprzestrzenianie płomienia dla pojedynczego przewodu potwierdzona jest wg IEC 60332-1-2.

Zgodność i bezpieczeństwo

Reakcja na ogień wg CPR klasy Eca, certyfikat BBJ SEP „B”. Produkt spełnia wymagania dyrektywy RoHS i REACH. Kolorystyka żył zgodna z HD 308 S2 oraz biała powłoka zewnętrzna wspierają czytelność instalacji i bezpieczny montaż w systemach elektroenergetycznych.
