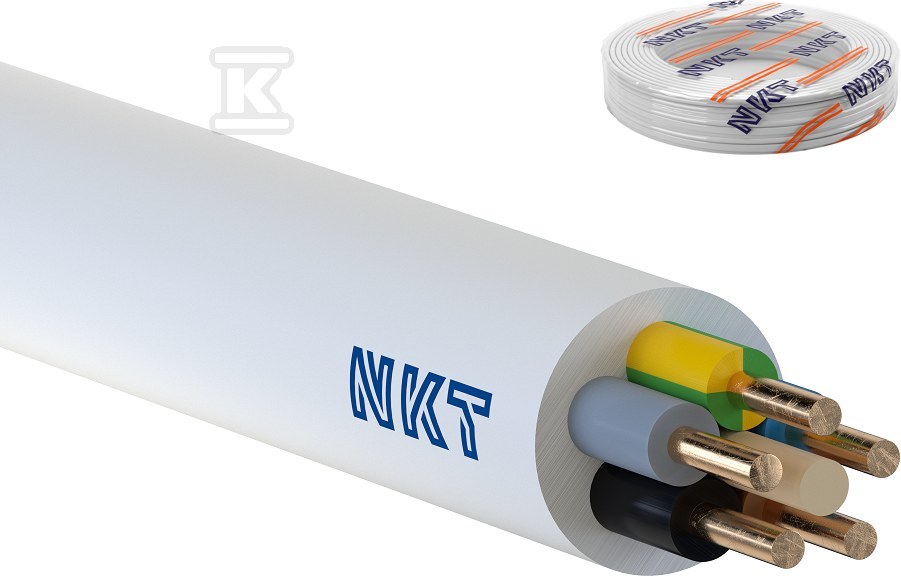

Przewód instalacyjny YDY żo 5x1,5 172170002C0100

Przewód instalacyjny do stałych połączeń elektrycznych w budynkach

Przewód wielożyłowy okrągły przeznaczony do przesyłu energii elektrycznej w instalacjach na stałe wewnątrz pomieszczeń. Sprawdzi się w układaniu pod tynkiem, w tynku oraz na tynku, a także w rurkach elektroinstalacyjnych i kanałach. Konstrukcja z miedzianymi żyłami jednodrutowymi klasy 1 zapewnia stabilny przepływ prądu, a izolacja i powłoka z polichlorku winylu dają odporność na typowe warunki pracy w środowisku suchym i wilgotnym.

Budowa i materiały

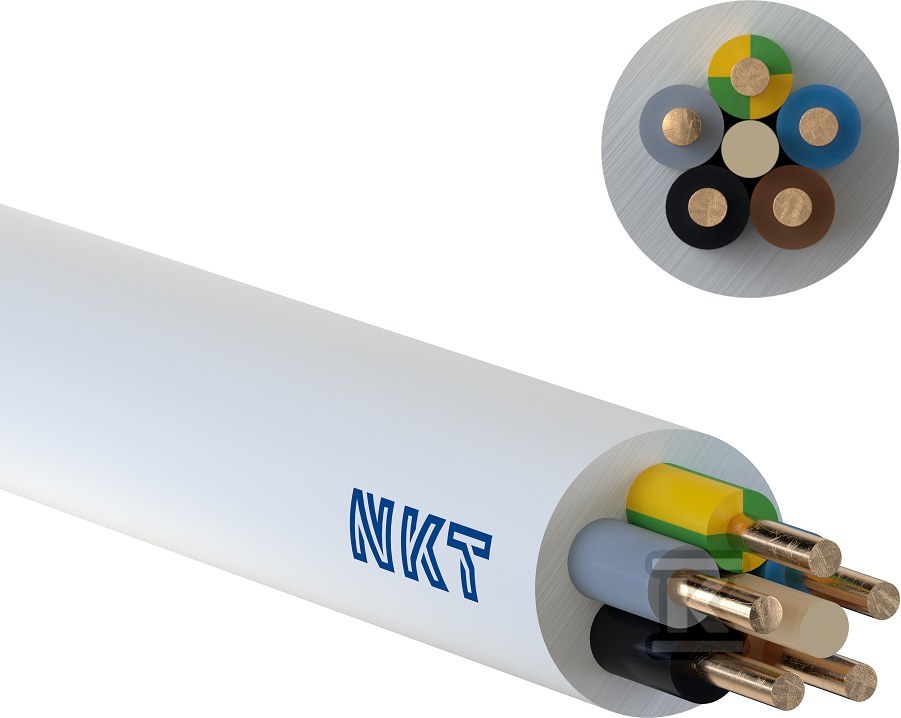

Rdzeń tworzą pięć żył miedzianych jednodrutowych o znamionowym przekroju 1,5 mm2. Jedna z żył jest ochronna zielono-żółta, pozostałe mają barwną identyfikację zgodną z HD 308 S2. Każda żyła ma izolację PVC o grubości znamionowej 0,8 mm, a cały oplot jest pokryty białą powłoką zewnętrzną PVC o grubości znamionowej 1,2 mm. Przybliżona średnica zewnętrzna wynosi ok. 9,7 mm, a masa ok. 168 kg/km. Żyły ułożone są równolegle, bez skręcania, co ułatwia prowadzenie i łączenie na miejscu montażu.

Zastosowanie i warunki pracy

Przewód jest przeznaczony do instalacji stałych w urządzeniach elektroenergetycznych pracujących w pomieszczeniach. Dopuszczalna temperatura pracy to od -40 °C do +70 °C, przy czym najwyższa dopuszczalna temperatura żyły przewodzącej wynosi +70 °C, a w warunkach zwarcia +160 °C. Minimalna temperatura układania to -5 °C, a przechowywania -40 °C. Minimalny promień gięcia to 4 x O, co pozwala na prowadzenie w ciasnych trasach bez ryzyka uszkodzenia izolacji. Zgodnie z IEC 60332-1-2 przewód jest nierozprzestrzeniający płomienia w konfiguracji pojedynczej.

Parametry elektryczne i zgodność

Napięcie znamionowe U0/U to 450/750 V, napięcie próby 2,5 kV. Maksymalna rezystancja żył w temperaturze 20 °C wynosi 12,1 ?/km. Klasa reakcji na ogień wg CPR to Eca, a produkt spełnia normę PN-E-90068. Posiada certyfikat BBJ SEP „B”. Deklarowana jest zgodność z dyrektywami RoHS i REACH.
