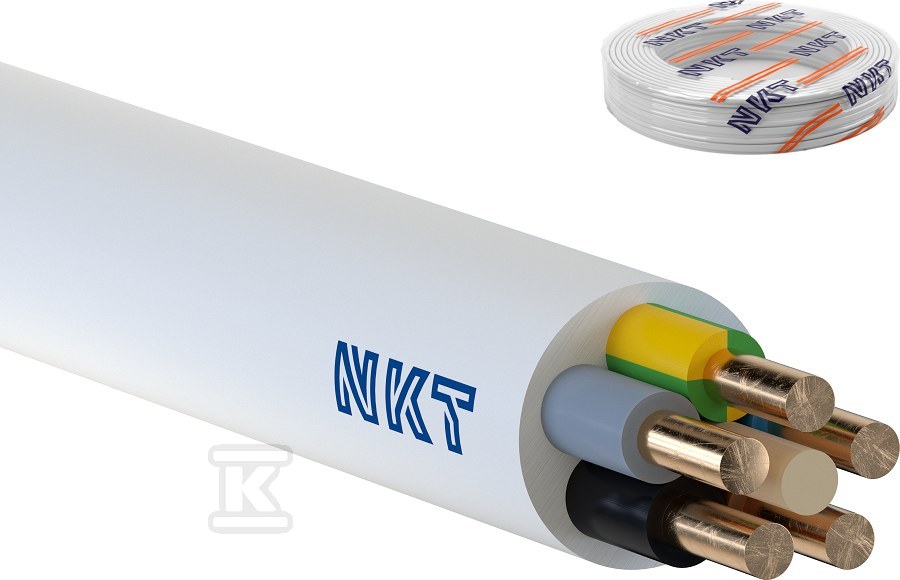

Przewód instalacyjny YDY żo 5x10 172170007C0100

Pięciożyłowy przewód instalacyjny do stałych linii energetycznych

Pięciożyłowy przewód okrągły o przekroju 5 x 10 mm2 przeznaczony jest do rozprowadzania energii elektrycznej w instalacjach wewnętrznych układanych na stałe. Miedziane żyły jednodrutowe klasy 1 zapewniają niską rezystancję i stabilny przepływ prądu, a biała powłoka PVC ułatwia identyfikację w rozdzielniach i na trasach kablowych. Konstrukcja z wbudowaną żyłą ochronną zielono-żółtą pozwala na szybkie i zgodne z normami wykonanie uziemienia bez dodatkowych przewodów.

Budowa i materiały

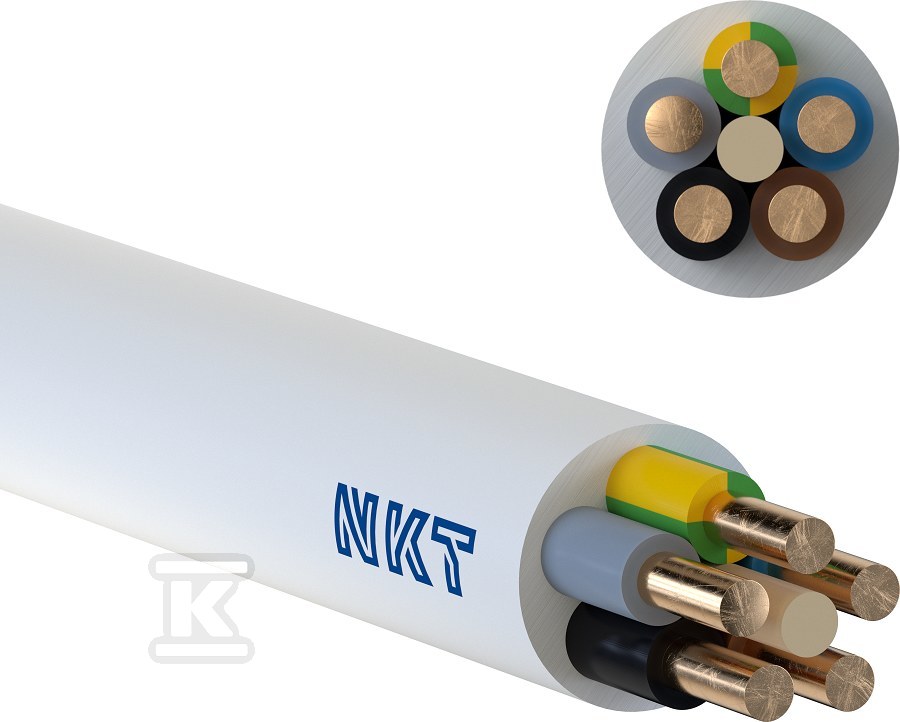

Rdzeń tworzą pięć miedzianych żył jednodrutowych, z czego jedna pełni funkcję ochronną. Każda żyła ma izolację z polichlorku winylu, a cały wiązek jest pokryty zewnętrzną powłoką PVC w kolorze białym. Dzięki temu przewód zachowuje okrągły kształt, łatwy do prowadzenia w bruzdach i rurach instalacyjnych. Przybliżona średnica zewnętrzna wynosi ok. 17,8 mm, a orientacyjna masa to ok. 834 kg/km, czyli ok. 0,83 kg na metr bieżący. Barwna identyfikacja żył zgodna z HD 308 S2 przyspiesza montaż i zmniejsza ryzyko pomyłki przy podłączeniach.

Parametry pracy i bezpieczeństwo

Przewód pracuje przy napięciu znamionowym U0 450 V / U 750 V, z napięciem próby 2,5 kV. Zakres temperatury pracy to od -40 °C do +70 °C, przy dopuszczalnej temperaturze układania od -5 °C do 70 °C. Najwyższa dopuszczalna temperatura żyły przewodzącej w warunkach normalnych to 70 °C, a w warunkach zwarcia do 160 °C. Konstrukcja jest nierozprzestrzeniająca płomienia zgodnie z EN 60332-1-2, co ogranicza rozwój pożaru w pojedynczym przewodzie. Klasa reakcji na ogień wg CPR to Eca. Produkt spełnia wymagania dyrektyw RoHS i REACH, a certyfikat BBJ SEP „B” potwierdza zgodność z polskimi wymaganiami dla przewodów instalacyjnych.

Zastosowanie i montaż

Przeznaczony jest do instalacji na stałe wewnątrz pomieszczeń suchych i wilgotnych, do układania pod tynkiem, w tynku oraz na tynku. Sprawdzi się w rozprowadzaniu energii do odbiorników o większym poborze mocy, gdzie potrzebny jest przekrój 10 mm2 i pięć żył, w tym ochronna. Minimalny promień gięcia to 4 x średnica zewnętrzna, co ułatwia prowadzenie przewodu w łukach bez ryzyka uszkodzenia izolacji. Dzięki szerokiemu zakresowi temperatur pracy i przechowywania przewód zachowuje elastyczność w chłodnych pomieszczeniach technicznych i jest odporny na typowe warunki eksploatacji w budynkach mieszkalnych, usługowych i przemysłowych.
