Przewód instalacyjny YDY żo 5x2,5 172170004C0100

Przewód instalacyjny YDYżo 5x2,5 450/750 V do stałych instalacji wewnętrznych

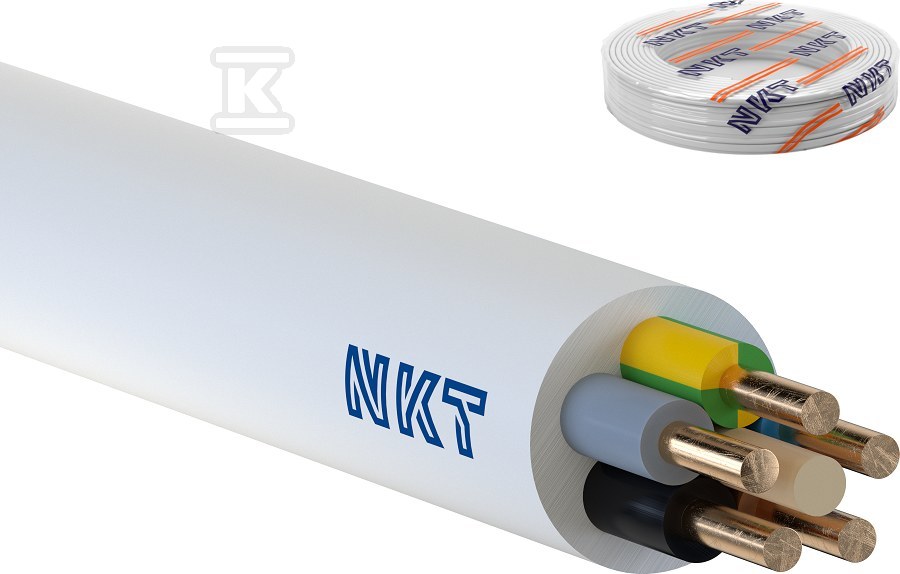

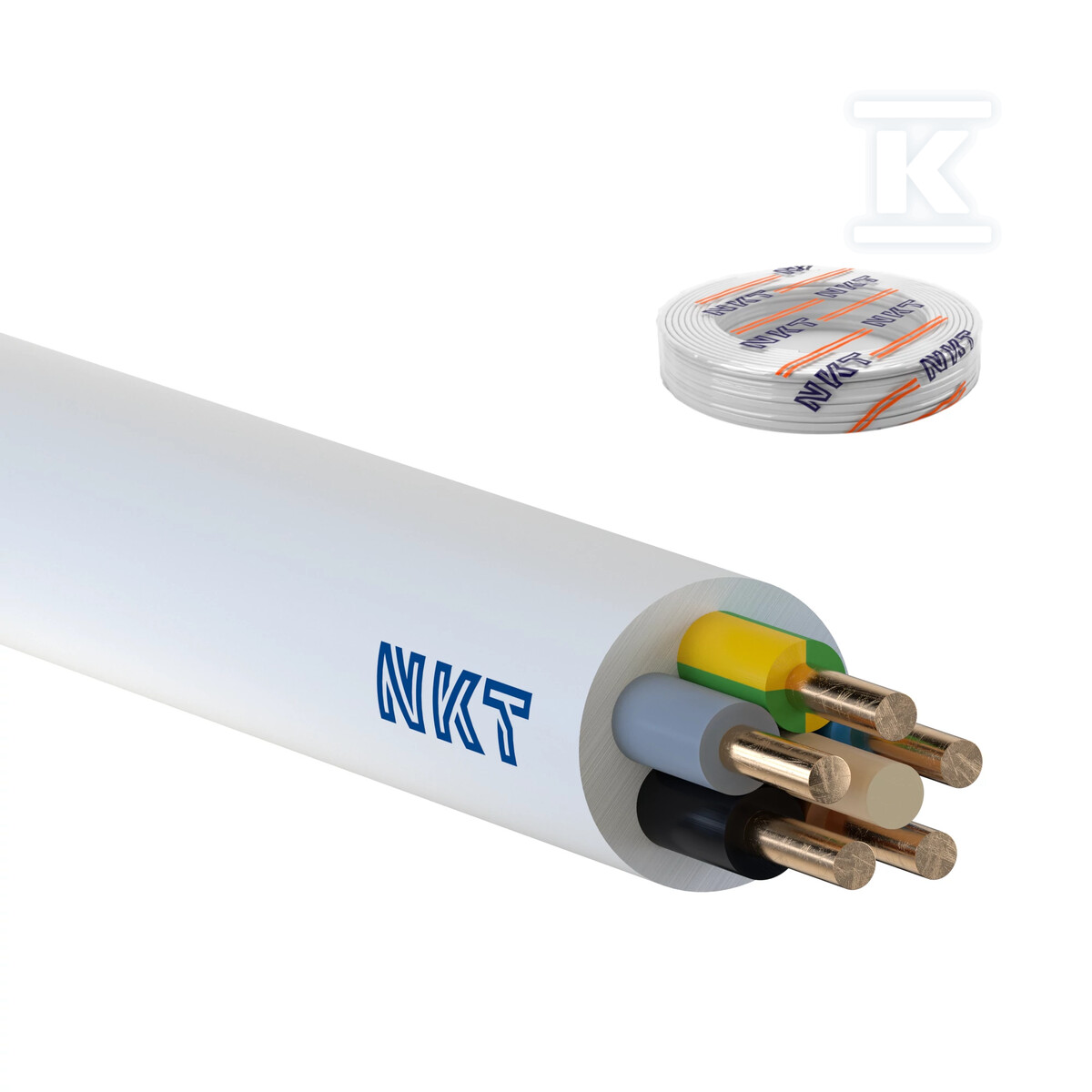

Okrągły przewód wielożyłowy z miedzianymi żyłami jednodrutowymi, izolacją i powłoką z polwinitu PVC, w białej powłoce zewnętrznej z dedykowaną żyłą ochronną zielono-żółtą. Przeznaczony do układania na stałe wewnątrz pomieszczeń pod tynkiem, w tynku i na tynku, w suchym i wilgotnym środowisku, w tym w rurkach elektroinstalacyjnych i kanałach.

Konstrukcja i materiały

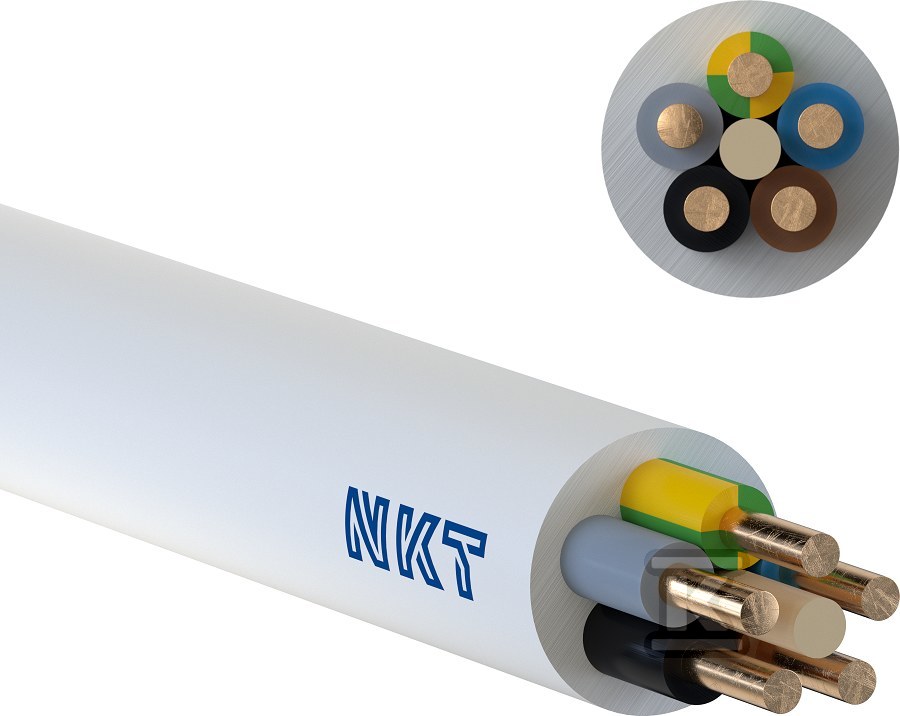

Pięć żył miedzianych klasy 1, jednodrutowych, o znamionowym przekroju 2,5 mm2 każda. Żyły mają barwną identyfikację wg HD 308 S2 - brązowa, czarna, niebieska, szara oraz żółto-zielona żyła ochronna. Izolacja żył i powłoka zewnętrzna wykonane są z polichlorku winylu PVC, co zapewnia dobrą odporność dielektryczną i mechaniczną. Przewód ma okrągły przekrój, białą powłokę zewnętrzną i przybliżoną średnicę zewnętrzną ok. 11 mm. Masa liniowa wynosi ok. 0,225 kg/m, a rezystancja żyły ok. 7,41 ?/km przy 20 °C. Sztywna budowa żył jednodrutowych ułatwia trwałe połączenia w puszkach instalacyjnych.

Zastosowanie i warunki pracy

Przewód służy do przesyłu energii elektrycznej w instalacjach elektroenergetycznych pracujących na stałe wewnątrz budynków. Nadaje się do układania pod tynkiem, w tynku i na tynku oraz do prowadzenia w rurkach i kanałach instalacyjnych. Dopuszczalna temperatura otoczenia po montażu to od -40 °C do +70 °C, a podczas montażu od -5 °C do +70 °C. Praca jest możliwa przy wilgotności względnej do 100 %. Minimalny promień gięcia to 4 x średnica zewnętrzna, co ułatwia prowadzenie w rozdzielnicach i trasach kablowych.

Bezpieczeństwo i zgodność

Napięcie znamionowe U0/U wynosi 450/750 V, napięcie próby 2,5 kV. Najwyższa dopuszczalna temperatura żyły przewodzącej w normalnej pracy to +70 °C, a w warunkach zwarcia +160 °C. Przewód jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2, klasa reakcji na ogień Eca wg EN 13501-6. Spełnia wymagania dyrektyw RoHS i REACH.
