Przewód instalacyjny YDY żo 5x4 172170005C0100

Przewód instalacyjny wielożyłowy do stałych instalacji wewnętrznych 450/750 V

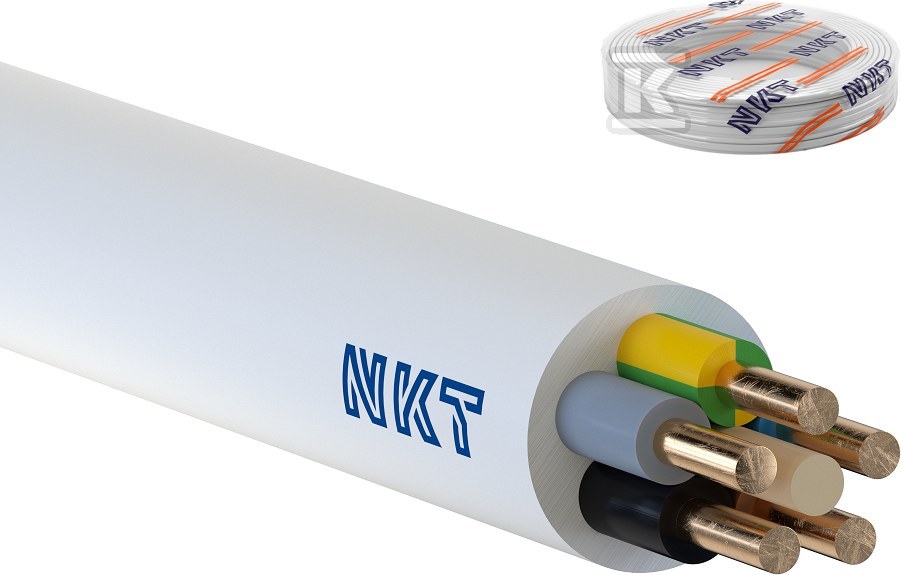

Okrągły przewód YDY 5x4 mm2 z miedzianymi żyłami jednodrutowymi klasy 1 przeznaczony jest do przesyłu energii elektrycznej w instalacjach na stałe. Izolacja i powłoka z polwinitu PVC, biała powłoka zewnętrzna oraz barwna identyfikacja żył ułatwiają montaż i późniejszą identyfikację obwodów. Konstrukcja z równolegle ułożonymi żyłami zapewnia stabilność mechaniczną i przewidywalne zachowanie podczas układania pod tynkiem, w tynku i na tynku.

Konstrukcja i materiały

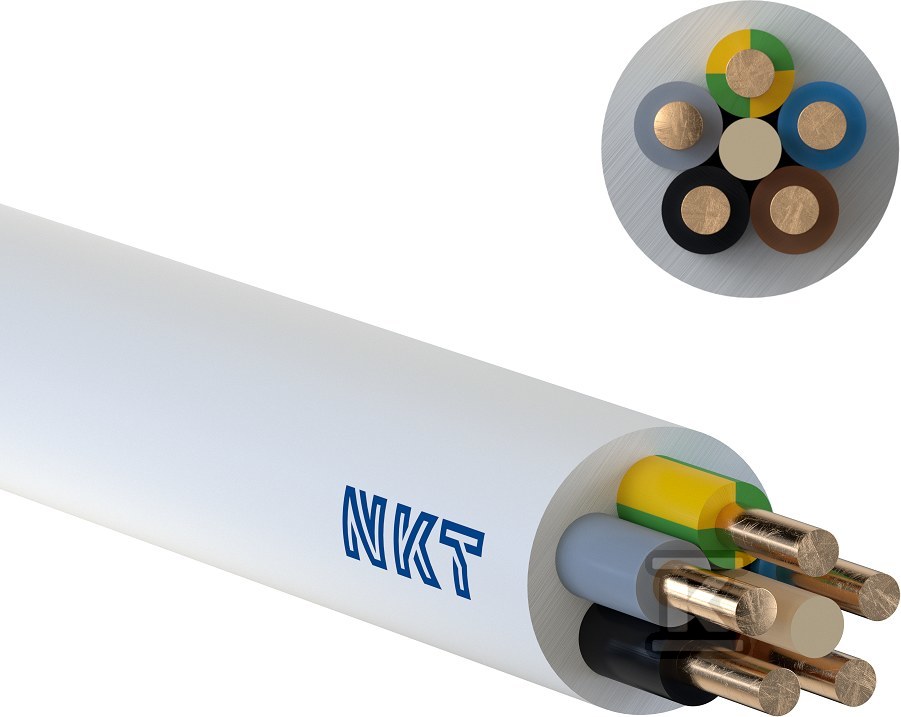

Rdzeń tworzą pięć miedzianych żył jednodrutowych o przekroju 4 mm2, w tym żyła ochronna żółto-zielona. Każda żyła ma izolację PVC o grubości znamionowej ok. 0,8 mm, a cały wiązek jest pokryty zewnętrzną powłoką PVC o grubości ok. 1,3 mm. Kolor powłoki to biały, zbliżony do RAL 9010. Identyfikacja żył zgodna z HD 308 S2: brązowy, niebieski, żółto-zielony, czarny i szary. Przybliżona średnica zewnętrzna wynosi ok. 12,6 mm, a masa ok. 335 kg/km. Rezystancja żył w temperaturze 20 °C to ok. 4,61 ?/km. Żyły nie są skręcone, co upraszcza rozprowadzanie w rozdzielnicach i puszkach.

Parametry pracy i bezpieczeństwo

Napięcie znamionowe Uo/U to 450/750 V, napięcie próby 2 500 V. Zakres temperatury pracy po montażu to -40 °C do +70 °C, a najwyższa dopuszczalna temperatura żyły przewodzącej w warunkach długotrwałych to +70 °C. W warunkach zwarcia żyła wytrzymuje do +160 °C. Minimalna temperatura układania to -5 °C, przechowywania -40 °C. Minimalny promień gięcia to 4 x O. Przewód jest nierozprzestrzeniający płomienia zgodnie z IEC 60332-1-2, klasa reakcji na ogień wg CPR Eca. Spełnia normę PN-E-90068 i posiada certyfikat BBJ SEP „B”. Deklarowana zgodność z dyrektywami RoHS i REACH.

Zastosowanie i montaż

Przeznaczony do układania na stałe wewnątrz pomieszczeń suchych i wilgotnych, w instalacjach elektrycznych na tynku, pod tynkiem oraz w tynku. Sprawdzi się w zasilaniu urządzeń elektroenergetycznych, rozdzielnic, obwodów oświetleniowych i gniazdowych wymagających przekroju 4 mm2 i pięciu żył, w tym ochronnej. Barwna identyfikacja żył przyspiesza poprawne podłączenie, a jednodrutowa budowa zapewnia dobrą przewodność i odporność mechaniczną podczas prowadzenia w bruzdach i rurkach instalacyjnych.
