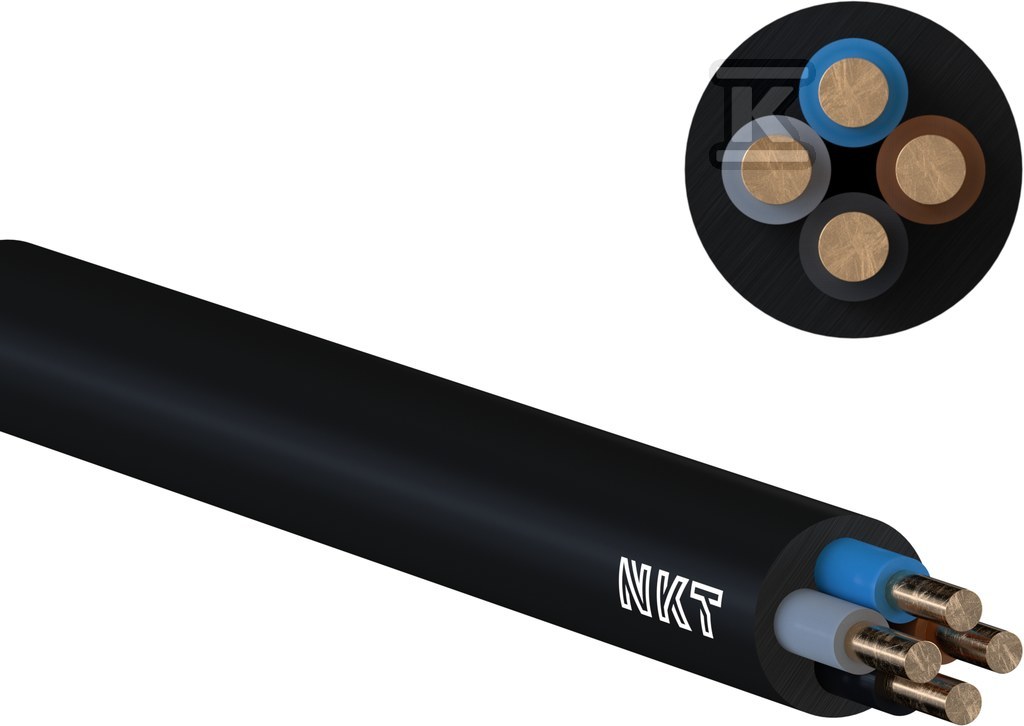

Kabel energetyczny YKY 0.6/1 kV 4x10 112271074D1000

Profesjonalne przesyłanie energii w instalacjach 0,6/1 kV

Cztery żyły miedziane o przekroju znamionowym 10 mm2 każda, w izolacji i powłoce polwinitowej, tworzą kabel YKY przeznaczony do stałych sieci elektroenergetycznych o napięciu znamionowym 0,6/1 kV. Produkcja NKT, seria YKY, z oznaczeniem RE, oznacza żyły jednodrutowe okrągłe klasy 1. Konstrukcja zawiera dodatkową żyłę ochronną zielono-żółtą, co ułatwia prawidłowe uziemienie w instalacjach przemysłowych i obiektowych. Dostawa na bębnie usprawnia magazynowanie i rozładunek na budowie.

Budowa i materiały

Rdzeń tworzą miedziane żyły jednodrutowe okrągłe klasy 1 RE. Taki przekrój zapewnia wysoką przewodność elektryczną i ogranicza straty mocy przy długotrwałej pracy. Każda żyła jest izolowana polwinitem, oznaczenie Y w nazwie YKY wskazuje na izolację polwinitową oraz powłokę zewnętrzną również polwinitową. Powłoka zapewnia odporność mechaniczną w normalnych warunkach eksploatacji i pozwala na układanie bez dodatkowych osłon tam, gdzie nie występują szczególne zagrożenia mechaniczne. Sztywność wynikająca z budowy jednodrutowej ułatwia stabilny montaż w korytach i rurach.

Zastosowanie i warunki pracy

Kabel jest przeznaczony do stałych instalacji wewnętrznych, zewnętrznych i ziemnych. Nadaje się do układania w kanałach kablowych, w bruzdach oraz bezpośrednio w gruncie przy braku intensywnych obciążeń mechanicznych. Dopuszczalny zakres temperatur dla ułożenia na stałe to -30 °C do 70 °C, co pozwala na pracę w typowych warunkach klimatycznych i w pomieszczeniach technicznych. Napięcie znamionowe 0,6/1 kV pokrywa większość zastosowań rozdzielczych i zasilających w obiektach przemysłowych, usługowych i mieszkaniowych.

Montaż i właściwości eksploatacyjne

• Sztywna budowa RE sprzyja precyzyjnemu prowadzeniu trasy i ogranicza ugięcia w punktach stałych.
• Miedziane żyły 4x10 mm2 umożliwiają zasilanie odbiorników o dużym poborze prądu, przy zachowaniu wymogu weryfikacji obciążalności długotrwałej i spadków napięcia dla konkretnej długości.
• Powłoka polwinitowa pozwala na bezpośrednie układanie w ziemi bez dodatkowej rury ochronnej, pod warunkiem braku zagrożenia mechanicznego.
• Dostawa na bębnie ogranicza uszkodzenia mechaniczne podczas transportu i przyspiesza rozwinięcie na placu budowy.

Konstrukcja spełnia wymagania dla kabli elektroenergetycznych w izolacji polwinitowej, z uwzględnieniem bezpieczeństwa pożarowego i wytrzymałości dielektrycznej.
