Kabel energetyczny YKY 1x120 RMC 112194002

Kabel ziemny miedziany do stałych instalacji energetycznych

Kabel energetyczny YKY 1x120 RMC 0,6/1 kV to jedn żyłowy przewód miedziany w izolacji i powłoce z polichlorku winylu, przeznaczony do przesyłu energii w sieciach rozdzielczych, zakładach przemysłowych, elektrowniach i lokalnych sieciach zasilających. Wykonanie RMC oznacza wielodrutową, zagęszczoną żyłę miedzianą klasy 2 o przekroju 120 mm2, co zapewnia dobrą elastyczność przy zachowaniu niskiego oporu i dużej nośności prądowej. Producent NKT dostarcza go na bębnie, z czarną powłoką zewnętrzną, do układania na stałe wewnątrz i na zewnątrz pomieszczeń oraz bezpośrednio w ziemi.

Budowa i materiały

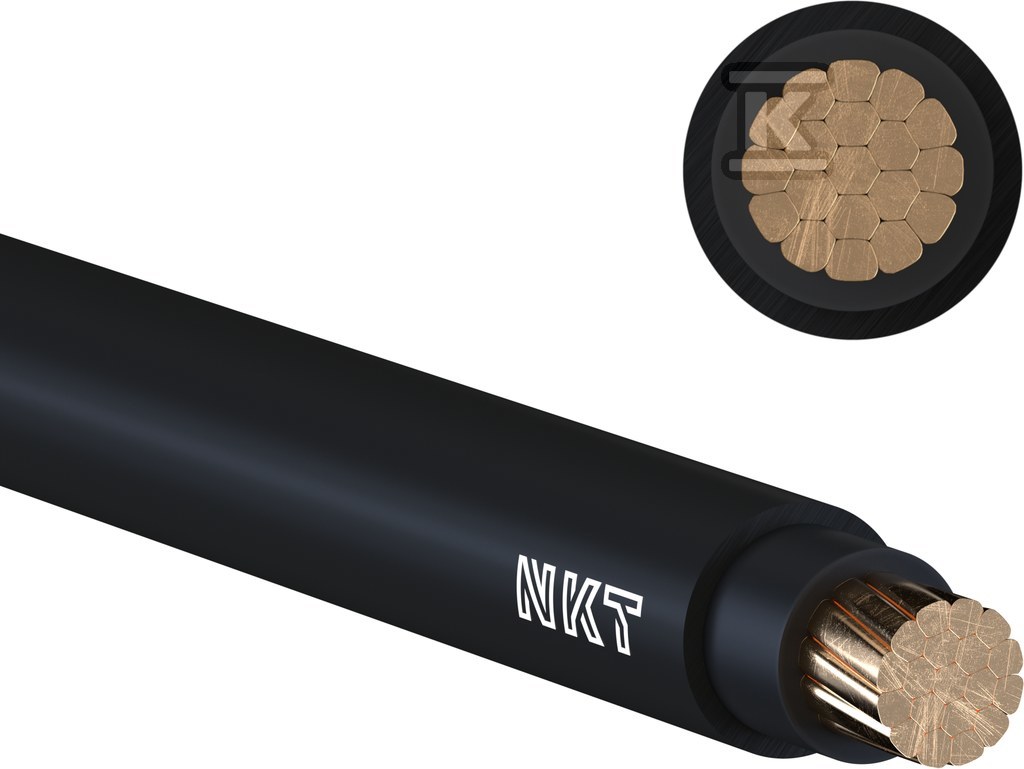

Rdzeń stanowi okrągła żyła miedziana bez pokrycia, wielodrutowa klasy 2, zidentyfikowana kolorem. Izolacja żyły wykonana jest z PVC, a zewnętrzna powłoka również z PVC w kolorze czarnym. Konstrukcja jest bezpancerna, bez ekranu, bez żyły ochronnej i bez żyły uziemiającej, bez powłoki ołowianej i bez uszczelnienia promieniowego. Kabel jest nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2, z klasą reakcji na ogień Eca wg EN 13501-6. Średnica zewnętrzna wynosi około 19,4 mm, a masa około 1281 kg/km, co ułatwia planowanie tras i dobór uchwytów.

Zastosowanie i warunki pracy

Przewód nadaje się do instalacji stałych w kanałach kablowych, w ziemi oraz w pomieszczeniach suchych i wilgotnych. Dzięki powłoce PVC i odporności na promieniowanie UV może pracować na zewnątrz, a jego budowa pozwala na bezpośrednie ułożenie w gruncie. Minimalny promień zginania w instalacjach stałych to około 285 mm.

Zakres temperatur eksploatacyjnych obejmuje maksymalną temperaturę żyły 70 °C w czasie pracy oraz dopuszczalną temperaturę otoczenia kabla ułożonego na stałe od -30 °C do 70 °C, w niektórych danych podawana jako -35 °C do 70 °C. Montaż zaleca się wykonywać przy temperaturze otoczenia nie niższej niż -5 °C. Parametry te pozwalają na stosowanie kabla w zmiennych warunkach klimatycznych bez utraty właściwości mechanicznych izolacji.

Parametry elektryczne i mechaniczne

Napięcie znamionowe U0/U wynosi 0,6/1 kV, co kwalifikuje kabel do sieci niskiego napięcia o izolacji 1 kV. Jedna żyła o przekroju znamionowym 120 mm2 zapewnia dużą przepustowość prądową przy zachowaniu kompaktowych rozmiarów. Materiał izolacji i powłoki to polichlorek winylu, a identyfikacja żył odbywa się poprzez kolor. Brak elementów ekranujących i ochronnych upraszcza montaż w typowych instalacjach ziemnych, gdzie wymagana jest jedynie funkcja przesyłowa.
