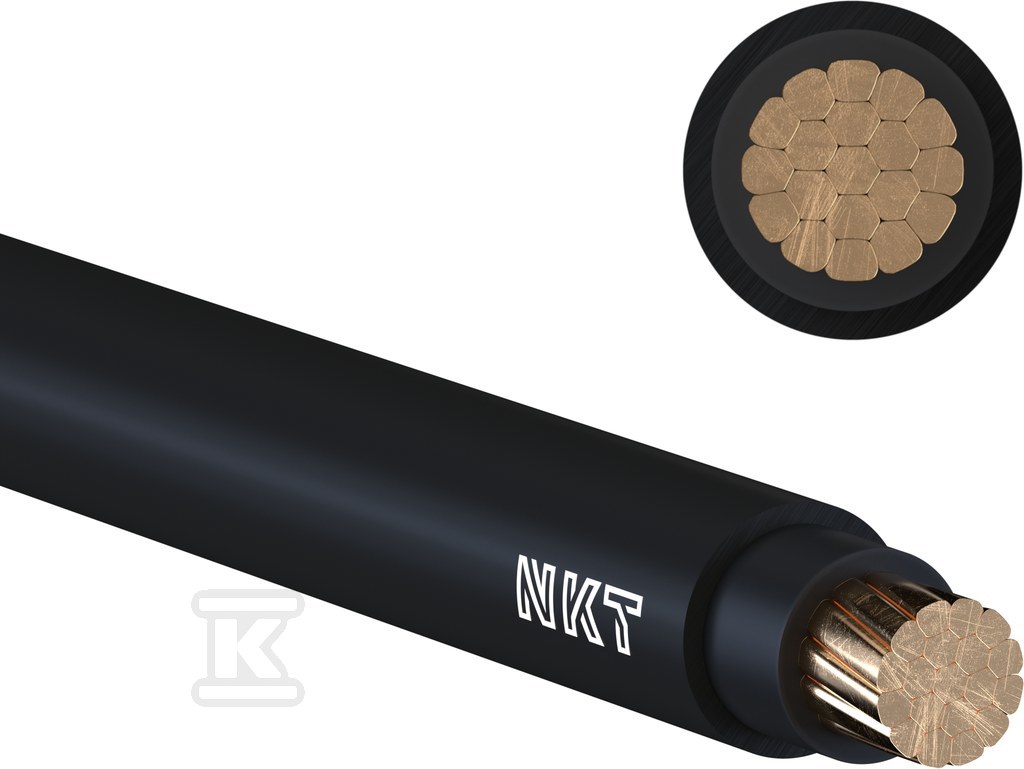

Kabel energetyczny YKY 1x150 RMC 112194003

Kabel energetyczny miedziany do stałego ułożenia w ziemi i w instalacjach wnętrzowych

Jednożyłowy kabel energetyczny z miedzianą żyłą o przekroju 150 mm2, wykonany w wersji RMC z wielodrutową, zagęszczoną żyłą klasy 2. Izolacja i powłoka zewnętrzna z polichlorku winylu, czarna powłoka, napięcie znamionowe U0/U 0,6/1 kV. Przeznaczony do stałego układania wewnątrz i na zewnątrz pomieszczeń, bezpośrednio w ziemi oraz w obudowach betonowych. Odporność na promieniowanie UV pozwala na pracę na zewnątrz bez dodatkowej osłony.

Budowa żyły i izolacja

Żyła przewodząca z miedzi, okrągła, wielodrutowa zagęszczona RMC klasy 2. Przekrój znamionowy 150 mm2 przy jednej żyle. Izolacja żyły z PVC, powłoka zewnętrzna również z PVC, kolor czarny. Identyfikacja żył zgodna z HD 308 S2. Przybliżona średnica zewnętrzna ok. 21 mm, ok. 21,6 mm w zależności od partii, masa ok. 1579 kg/km. Brak pancerza, ekranu, żyły uziemiającej i żyły ochronnej. Konstrukcja bez elementów półprzewodzących i bez uszczelnień promieniowych.

Parametry elektryczne wspierają przesył energii w sieciach niskiego napięcia. Napięcie próby 4 kV. Maksymalna dopuszczalna temperatura żyły w warunkach ciągłej pracy 70 °C. Zakres temperatur pracy kabla ułożonego na stałe od -35 °C do +70 °C. Dopuszczalna temperatura układania od -5 °C, temperatura przechowywania od -35 °C.

Warunki pracy i montaż

Kabel przeznaczony do układania na stałe. Nadaje się do instalacji ziemnych, w kanałach betonowych oraz wewnątrz obiektów przemysłowych i użyteczności publicznej. Odporność na promieniowanie UV umożliwia montaż na zewnątrz bez utraty właściwości powłoki.

Minimalny promień gięcia dla kabli jednożyłowych wynosi 15-krotność średnicy zewnętrznej, co ułatwia prowadzenie w łukach przy zachowaniu ciągłości izolacji. Wielodrutowa, zagęszczona konstrukcja żyły RMC zwiększa elastyczność w porównaniu z żyłą jednodrutową, przy zachowaniu przekroju 150 mm2.

Dzięki powłoce PVC kabel jest odporny na warunki typowe dla uziemienia i instalacji wnętrzowych. Brak elementów metalowych poza miedzianą żyłą ogranicza ryzyko korozji mechanicznej w standardowych środowiskach.

Bezpieczeństwo pożarowe i odporność mechaniczna

Powłoka i izolacja z PVC są nierozprzestrzeniające płomienia zgodnie z IEC/EN 60332-1-2. Klasa reakcji na ogień wg EN 13501-6 Eca. Kabel nie jest bezhalogenowy wg EN 60754-1/2 i IEC 60754-2, ani nie deklaruje niskiej emisji dymu wg EN 61034-2.

Konstrukcja bez pancerza i ekranu oznacza zastosowanie w instalacjach, gdzie ochronę mechaniczną zapewnia ułożenie w ziemi lub w obudowie. Powłoka czarna zapewnia dobrą odporność na działanie promieniowania UV w warunkach zewnętrznych.
