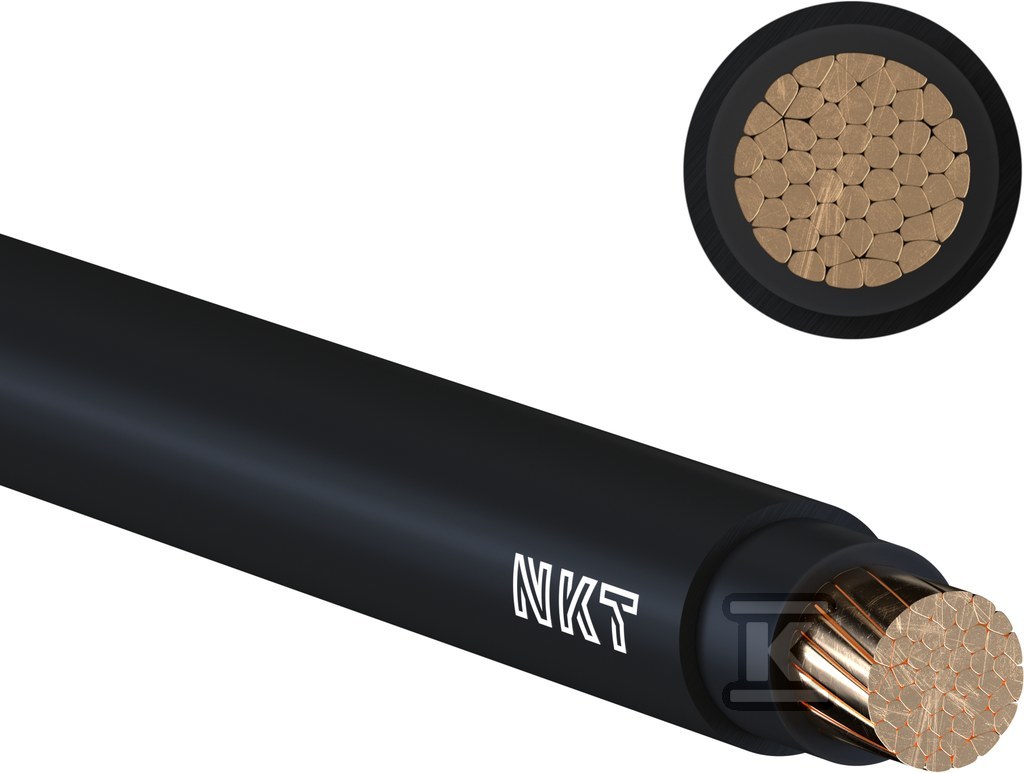

Kabel energetyczny YKY 1x240 RMC 112194005

Jednożyłowy kabel ziemny miedziany do stałego przesyłu energii

Jednożyłowy kabel elektroenergetyczny z miedzianą żyłą wielodrutową zagęszczoną RMC przeznaczony jest do stałego ułożenia w instalacjach niskiego napięcia. Wykonanie w izolacji i powłoce z polichlorku winylu zapewnia odporność na warunki gruntowe i eksploatację wewnątrz oraz na zewnątrz pomieszczeń. Czarne wykończenie powłoki zewnętrznej i okrągły kształt żyły ułatwiają identyfikację i prowadzenie na budowie, a parametry elektryczne 0,6/1 kV pozwalają na zastosowanie w sieciach rozdzielczych i przyłączeniowych.

Budowa i materiały

Rdzeń stanowi miedziana żyła klasy 2, wielodrutowa okrągła w wykonaniu RMC, czyli zagęszczonym, co zwiększa elastyczność przy zachowaniu dużej nośności prądowej dla przekroju 240 mm2. Izolacja żyły wykonana jest z PVC, a zewnętrzna powłoka również z PVC w kolorze czarnym. Kabel nie posiada pancerza, ekranu ani dodatkowej żyły uziemiającej, co odpowiada typowej konstrukcji YKY/NYY-O do uziemienia przez ułożenie w ziemi. Identyfikacja żył jest kolorowa, a izolacja utrzymana jest w kolorze czarnym. Konstrukcja jest nierozprzestrzeniająca płomienia zgodnie z EN 60332-1-2, a klasa reakcji na ogień wg EN 13501-6 to Eca.

Zastosowanie i warunki pracy

Kabel przeznaczony jest do układania na stałe, bezpośrednio w ziemi oraz w obudowach betonowych, a także wewnątrz i na zewnątrz pomieszczeń. Dzięki odporności na promieniowanie UV może pracować na zewnątrz bez dodatkowej osłony. Dopuszczalna temperatura pracy w ułożeniu stałym wynosi od -30 °C do +70 °C, przy maksymalnej temperaturze żyły przewodzącej 70 °C w warunkach długotrwałych. Minimalna temperatura układania to -5 °C, a przechowywania do -35 °C. Minimalny promień gięcia dla kabla jednożyłowego to 15-krotność średnicy zewnętrznej, co ułatwia prowadzenie na trasach z łukami. Napięcie znamionowe U0/U to 0,6/1 kV, co sprawdza się w sieciach zasilających odbiorniki stacjonarne i infrastrukturę przemysłową.

Parametry eksploatacyjne i montaż

Przybliżona średnica zewnętrzna wynosi ok. 26,5 mm, a masa ok. 2532 kg/km, co pozwala na precyzyjne planowanie transportu i podparcia na bębnie. Jedna żyła o przekroju znamionowym 240 mm2 zapewnia dużą przepustowość prądową przy stosunkowo zwartej budowie. Powłoka PVC zapewnia odporność mechaniczną i chemiczną w typowych warunkach gruntowych, a brak elementów metalowych poza miedzianym rdzeniem ogranicza prace montażowe do standardowego układania i łączenia. Kabel nadaje się do instalacji wykonywanych przez profesjonalnych instalatorów i jest rozpoznawalny w praktyce jako rozwiązanie ziemne typu YKY/NYY-O.
