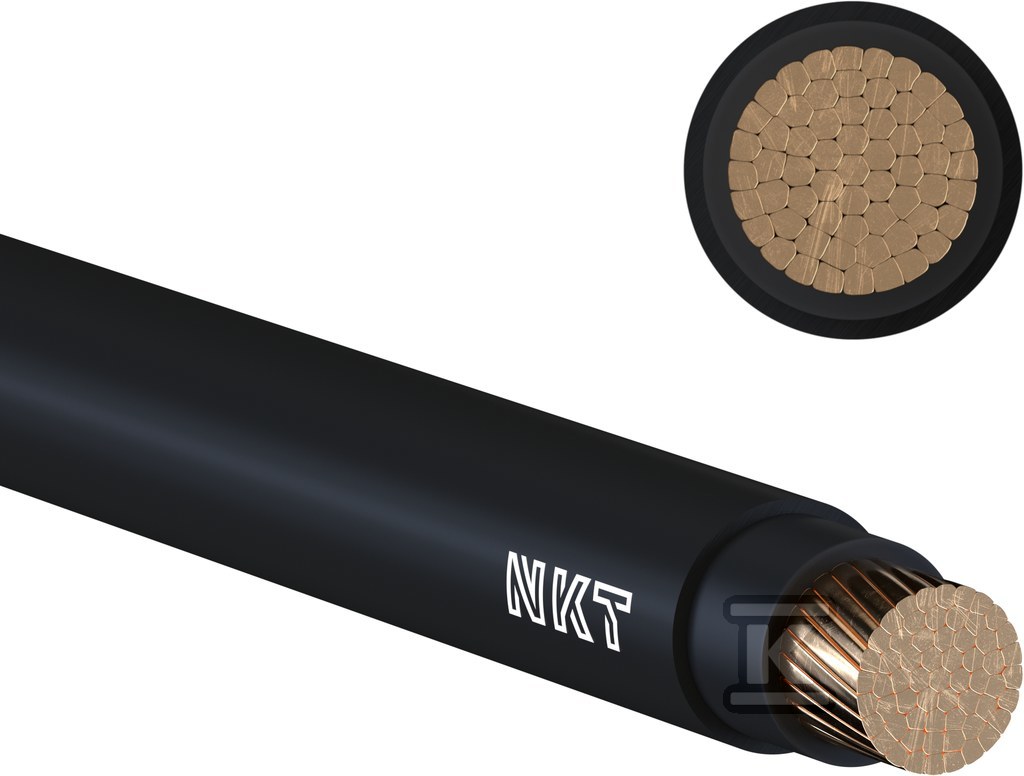

Kabel energetyczny YKY 1x500 RMC 112194054

Jednożyłowy kabel energetyczny miedziany 500 mm2 do ułożenia w ziemi

Przewód energetyczny o przekroju 500 mm2 z jedną żyłą miedzianą przeznaczony jest do stałego ułożenia w gruncie w instalacjach wymagających dużego prądu znamionowego. Wykonanie PVC/PVC z izolacją i powłoką zewnętrzną z polichlorku winylu zapewnia odporność mechaniczną i chemiczną w typowych warunkach podziemnych. Napięcie znamionowe 0,6/1 kV pozwala na zastosowanie w sieciach niskiego napięcia zasilających obiekty przemysłowe, infrastrukturę komunalną i rozbudowane instalacje wewnętrzne. Konstrukcja bez pancerza i bez ekranu upraszcza montaż w rurach i korytach, a jednocześnie ogranicza masę jednostkową w porównaniu z kablami opancerzonymi.

Budowa i materiały

Żyła przewodząca wykonana jest z miedzi Cu, klasy 2, wielodrutowej, o kształcie okrągłym. Wielodrutowość zwiększa elastyczność przy układaniu i zmniejsza ryzyko uszkodzeń mechanicznych podczas montażu. Izolacja żyły to PVC w kolorze czarnym, a zewnętrzna powłoka również z PVC. Brak powłoki ołowianej, brak żyły uziemiającej i brak żyły ochronnej oznacza, że kabel pełni wyłącznie funkcję przewodzenia energii. Nie jest ekranowany, nie posiada pancerza, a identyfikacja żył odbywa się poprzez kolor. Materiał powłoki i izolacji nie jest bezhalogenowy wg EN 50267-2-2, a kabel nie zapewnia zachowania funkcji w warunkach pożaru.

Zastosowanie i warunki pracy

Kabel przeznaczony jest do ułożenia na stałe w ziemi. Dopuszczalna temperatura pracy w ułożeniu stałym wynosi od -35 °C do 70 °C, co pozwala na montaż w chłodnych warunkach zimowych i eksploatację w typowych warunkach grzewczych instalacji. Zgodność z EN 60332-1-2 oznacza, że jest nierozprzestrzeniający płomienia. Klasa reakcji na ogień CPR to Eca. Niska emisja dymów wg EN 61034-2 nie jest deklarowana, a wytrzymałość izolacji nie jest wskazana jako parametr specjalny. Napięcie znamionowe U0 0,6 kV i U 1 kV odpowiada oznaczeniu 0,6/1 kV stosowanemu w kablach energetycznych YKY.

Wymiary i parametry eksploatacyjne

Przybliżona średnica zewnętrzna wynosi ok. 37 mm, a przybliżona masa ok. 5172 kg/km, co ma znaczenie przy projektowaniu tras kablowych, doborze sprzętu do transportu i naprężeniach mechanicznych podczas układania. Kod CN 85444991 identyfikuje wyrób jako kabel elektryczny. Producentem jest NKT Spółka Akcyjna. Parametry te pozwalają instalatorowi oszacować zapotrzebowanie na materiał, głębokość ułożenia i obciążenie mechaniczne podłoża.
