Kabel energetyczny YKY 1x70 RMC 112194000

Jednożyłowy kabel ziemny miedziany 70 mm2 do sieci energetycznych 0,6/1 kV

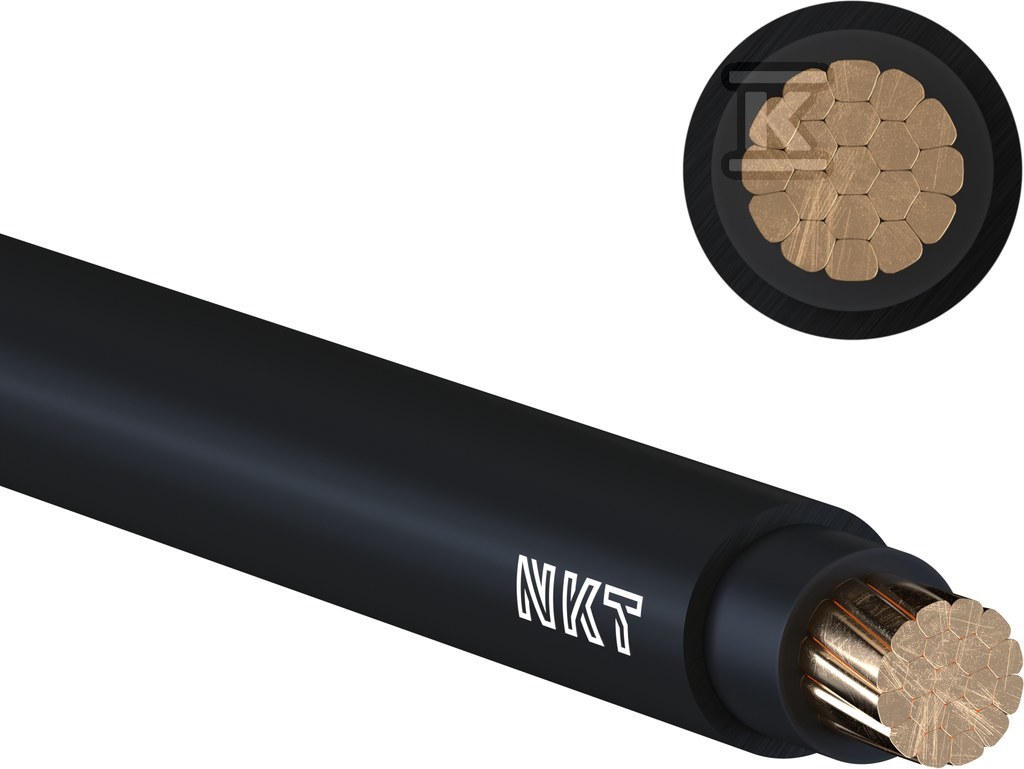

Jednożyłowy przewód energetyczny z miedzianą żyłą wielodrutową klasy 2, w izolacji i powłoce z polichlorku winylu, przeznaczony do stałego ułożenia w ziemi i w instalacjach przemysłowych. Czarne wykończenie powłoki zewnętrznej i kolorowa identyfikacja żyły ułatwiają rozpoznanie na budowie. Konstrukcja RMC oznacza żyłę wielodrutową okrągłą zagęszczaną, co daje dobrą giętkość przy zachowaniu przekroju 70 mm2.

Budowa i materiały

Rdzeń wykonano z miedzi bez pokrycia, w formie wielodrutowej okrągłej klasy 2. Izolacja żyły to PVC, a zewnętrzna powłoka również PVC, czarna. Brak ekranu, pancerza, żyły uziemiającej i przewodu ochronnego. Przybliżona średnica zewnętrzna mieści się w zakresie ok. 15-16 mm, a masa liniowa wynosi ok. 763-794 kg/km. Budowa bez uszczelnienia promieniowego i bez elementów światłowodowych.

Zastosowanie i warunki pracy

Przewód nadaje się do przesyłu energii elektrycznej w urządzeniach energetycznych, zakładach przemysłowych, elektrowniach i lokalnych sieciach zasilających. Przeznaczony jest do instalacji stałych, w tym ułożenia w ziemi. Dopuszczalna temperatura żyły w czasie pracy to +70 °C. Po montażu kabel pracuje w zakresie temperatur otoczenia od ok. -35 °C do +70 °C, a minimalna temperatura otoczenia przy układaniu wynosi -5 °C. Zgodność z wymaganiami nierozprzestrzeniania płomienia wg IEC 60332-1-2 oraz klasa reakcji na ogień Eca wg EN 13501-6.

Parametry elektryczne i mechaniczne

Napięcie znamionowe U0 wynosi 0,6 kV, a napięcie znamionowe U 1 kV. Przekrój znamionowy żyły to 70 mm2 przy liczbie żył 1. Kształt żyły okrągły, identyfikacja kolorowa. Materiał izolacji i powłoki to polichlorek winylu, bez właściwości bezhalogenowych i bez niskiej emisji dymu wg EN 61034-2.
