Kabel energetyczny YKY 1x95 RMC 112194001

Jednożyłowy kabel energetyczny miedziany 95 mm2 w izolacji i powłoce PVC 0,6/1 kV

Rozwiązanie do stałego przesyłu energii w instalacjach przemysłowych, budowlanych i infrastrukturalnych. Miedziana żyła o przekroju 95 mm2 w izolacji polwinitowej i powłoce polwinitowej zapewnia przewodność i odporność mechaniczną wymaganą w obwodach zasilających o napięciu znamionowym 0,6/1 kV. Typ YKY RMC oznacza konstrukcję z żyłą miedzianą wielodrutową zagęszczaną, okrągłą, bez ekranu i pancerza, przeznaczony do układania na stałe w ziemi lub wewnątrz obiektów.

Konstrukcja i materiały

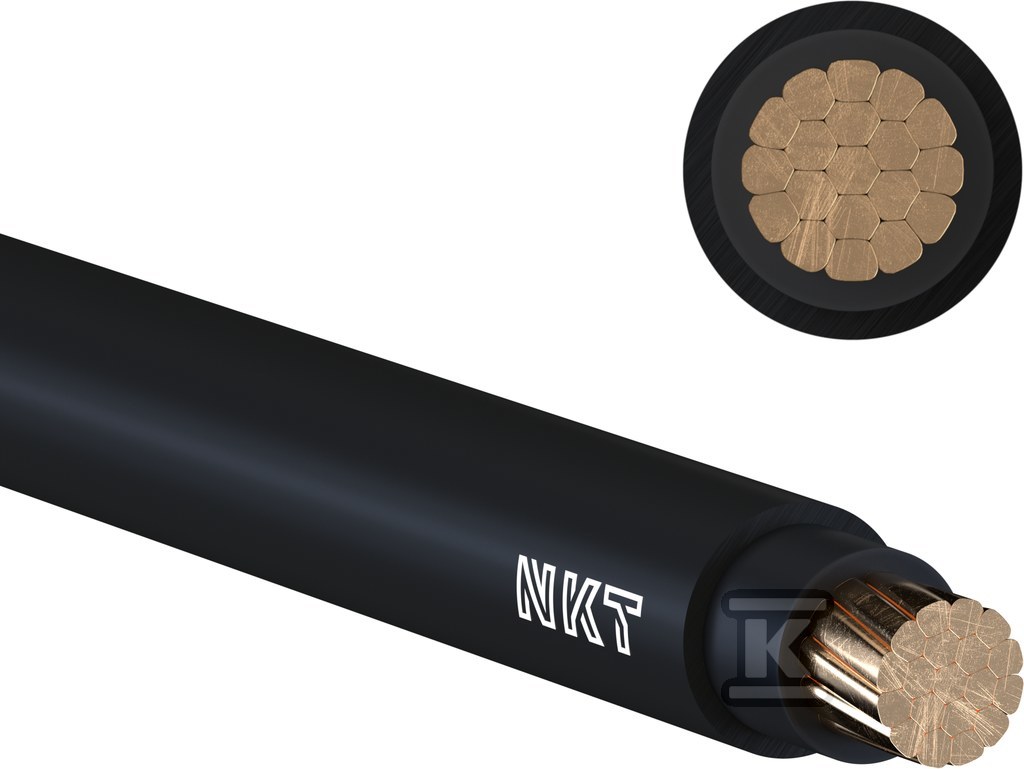

Rdzeń wykonano z miedzi bez pokrycia, w klasie 2 = wielodrutowa, w wersji zagęszczanej RMC o kształcie okrągłym. Taka budowa zwiększa elastyczność przy zachowaniu dużej nośności prądowej w porównaniu z żyłą jednodrutową. Izolacja żyły to polichlorek winylu PVC, a zewnętrzna powłoka również PVC w kolorze czarnym. Przybliżona średnica zewnętrzna mieści się w okolicach 17,5-18 mm, a masa liniowa wynosi około 1046 kg/km. Brak żyły uziemiającej, ekranu, pancerza i powłoki ołowianej upraszcza montaż w typowych sieciach rozdzielczych niskiego napięcia.

Zastosowanie, warunki pracy i montaż

Kabel sprawdza się w instalacjach ziemnych miedzianych, gdzie wymagana jest odporność na warunki środowiskowe i mechaniczne typowe dla ułożenia na stałe. Dopuszczalna temperatura żyły w czasie pracy to 70 °C, a temperatura otoczenia po montażu bez wibracji mieści się w zakresie od -30 °C do 70 °C.

• nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2
• klasa reakcji na ogień Eca wg EN 13501-6
• identyfikacja żył kolorowa, co ułatwia szybkie rozpoznanie w rozdzielniach

Parametry elektryczne, mechaniczne i bezpieczeństwo

Napięcie znamionowe U0 wynosi 0,6 kV, a napięcie międzyprzewodowe U 1 kV, co pozwala na zastosowanie w sieciach rozdzielczych niskiego napięcia. Liczba żył to 1, znamionowy przekrój żyły 95 mm2. Konstrukcja bez ekranu i bez żyły ochronnej jest przeznaczona do obwodów, w których ochronę przeciwporażeniową zapewnia układ instalacji. Brak uszczelnienia promieniowego i elementów światłowodowych utrzymuje prostą budowę typową dla kabli energetycznych YKY. Produkt wytwarzany jest przez NKT, z oznaczeniem CE potwierdzającym zgodność z wymaganiami UE.
