Kabel energetyczny YKY 4x16 RE 112194006

Przewód ziemny i instalacyjny do stałych sieci 0,6/1 kV

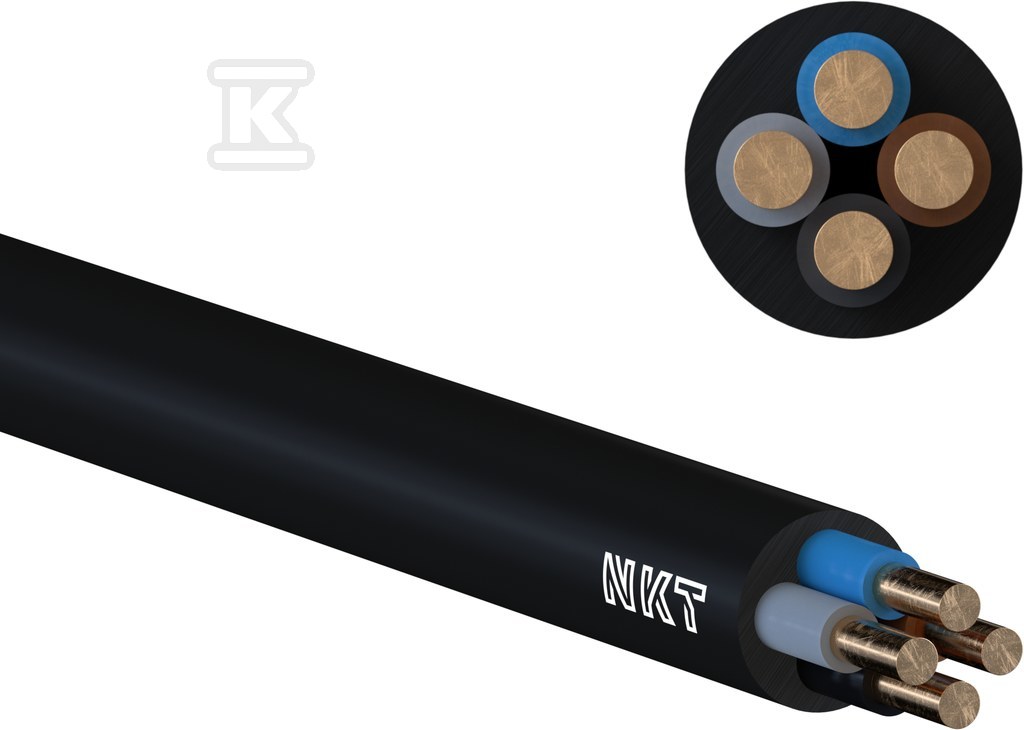

Wielożyłowy przewód energetyczny przeznaczony do stałych instalacji wewnętrznych, zewnętrznych i podziemnych. Wykonany jest przez NKT jako YKY 4x16 RE 0,6/1 kV z miedzianymi żyłami jednodrutowymi klasy 1 o przekroju 16 mm2 każda, w izolacji i powłoce z polwinitowego PVC. Okrągły kształt, czarna powłoka zewnętrzna i odporność na promieniowanie UV pozwalają na długotrwałe użytkowanie bez dodatkowej ochrony mechanicznej w typowych warunkach budowlanych i przemysłowych.

Konstrukcja i materiały

Rdzeń tworzą cztery miedziane żyły jednodrutowe klasy 1. Identyfikacja kolorystyczna to brązowy, żółto-zielony, czarny i szary, co ułatwia prawidłowe łączenie w rozdzielnicach i skrzynkach. Izolacja żył z PVC ma znamionową grubość 1,0 mm, a zewnętrzna powłoka polwinitowa o grubości 1,8 mm zapewnia szczelność i odporność mechaniczną. Powłoka jest czarna, co ogranicza starzenie materiału przy ułożeniu na zewnątrz. Przybliżona średnica zewnętrzna wynosi ok. 19,8 mm, a masa ok. 930-988 kg/km w zależności od partii. Kabel nie ma pancerza, ekranu ani powłoki ołowianej, jest o konstrukcji okrągłej.

Parametry pracy i warunki środowiskowe

Znamionowe napięcie pracy to 0,6/1 kV, napięcie próby 4 kV. Dopuszczalna długotrwała temperatura żyły przewodzącej wynosi +70°C, a w warunkach zwarcia do +160°C. Zakres temperatury pracy to -40°C do +70°C, temperatura układania od -5°C, przechowywania od -35°C. Przewód jest nierozprzestrzeniający płomienia zgodnie z IEC 60332-1-2, z reakcją na ogień Eca według EN 13501-6 w ramach CPR. Deklaracja właściwości użytkowych odnosi się do EN 50575:2014+A1:2016, numer notyfikowanego laboratorium NB 1014. Produkt spełnia wymagania dyrektyw RoHS i REACH oraz posiada certyfikat BBJ SEP „B”. Nie jest bezhalogenowy i nie ma deklarowanej niskiej emisji dymu.

Zastosowanie i montaż

Przewód sprawdza się w sieciach zasilających budynki mieszkalne i przemysłowe, w instalacjach oświetleniowych oraz w przyłączach podziemnych i naziemnych, gdzie wymagana jest trwała linia energetyczna do 1 kV. Dzięki szerokiemu zakresowi temperatur może być układany na stałe w ziemi, w kanałach i na zewnątrz obiektów. Jednodrutowa klasa żył ułatwia łączenie z zaciskami i zapewnia stabilny kontakt, a izolacja PVC zapewnia dobrą odporność chemiczną w typowych warunkach instalacyjnych.
