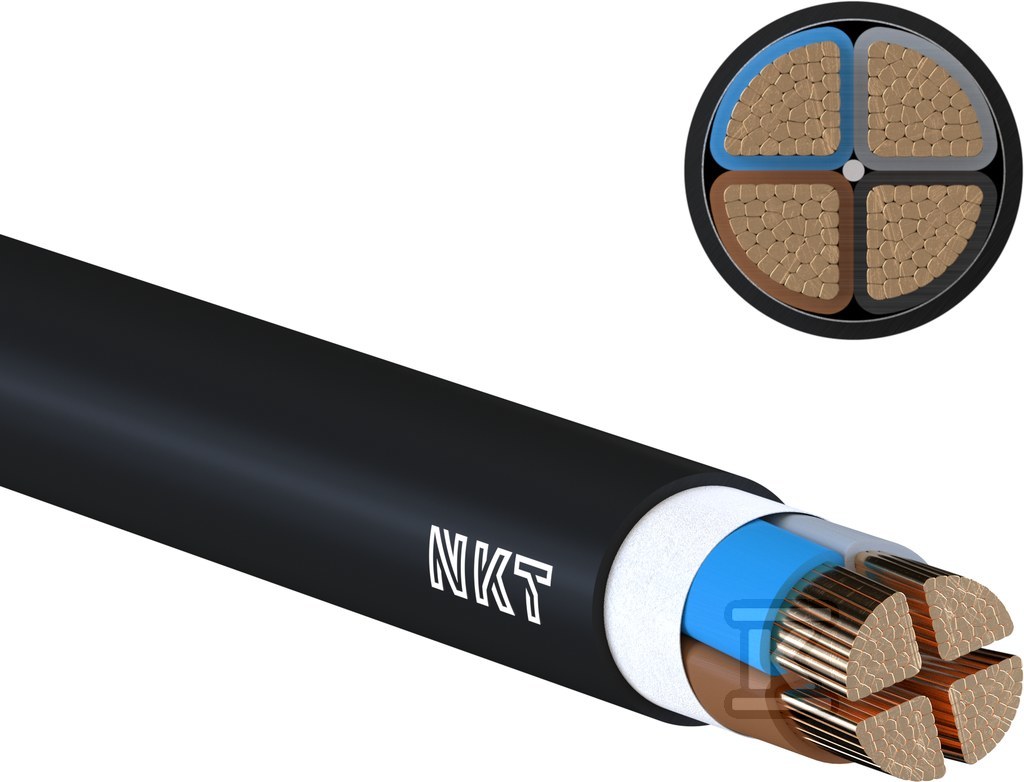

Kabel energetyczny YKY 4x185 SM 112194085

Przesył energii w sieciach przemysłowych i instalacjach stałych 0,6/1 kV

Kabel miedziany o czterech żyłach sektorowych 185 mm2 przeznaczony jest do stałego układania wewnątrz pomieszczeń i na zewnątrz, w tym bezpośrednio w gruncie, w betonie oraz w kanałach kablowych. Stosowany jest do pracy w urządzeniach energetycznych w zakładach przemysłowych, elektrowniach i lokalnych sieciach zasilających aglomeracje.

Budowa i materiały

Rdzeń tworzą cztery miedziane żyły sektorowe klasy 2 wielodrutowej o znamionowym przekroju 185 mm2 każda. Rezystancja żyły przy 20 °C wynosi 0,0991. Izolacja żył wykonana jest z PVC, a zewnętrzna powłoka również z PVC w kolorze czarnym. Geometria kabla jest okrągła, a przybliżona średnica zewnętrzna to 48,4 mm. Minimalny dopuszczalny promień zginania w instalacjach stałych wynosi 581 mm. Identyfikacja żył zgodna z HD 308 S2 jest kolorowa. Kabel nie posiada ekranu, pancerza ani elementów światłowodowych.

Zastosowanie i warunki pracy

Przeznaczony do układania na stałe, kabel ma napięcie znamionowe U0 0,6 kV i U 1 kV. Dopuszczalna temperatura otoczenia podczas montażu to -5 - 40 °C, a po montażu bez wibracji -35 - 70 °C. Maksymalna dopuszczalna temperatura żyły to 70 °C. Kabel może być układany bezpośrednio w gruncie i w betonie oraz prowadzony w kanałach kablowych wewnątrz budynków i na zewnątrz. Klasa ETIM to kabel zasilający ? 1 kV do instalacji stałych.

Bezpieczeństwo i zgodność

Kabel jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2. Klasa reakcji na ogień wg EN 13501-6 to Eca. Materiał izolacji i powłoki to polichlorek winylu, kabel nie jest bezhalogenowy wg EN 60754-1/2 ani IEC 60754-2 i nie deklaruje niskiej emisji dymów wg EN 61034-2. Brak wewnętrznej i zewnętrznej warstwy półprzewodzącej oraz ekranu.
