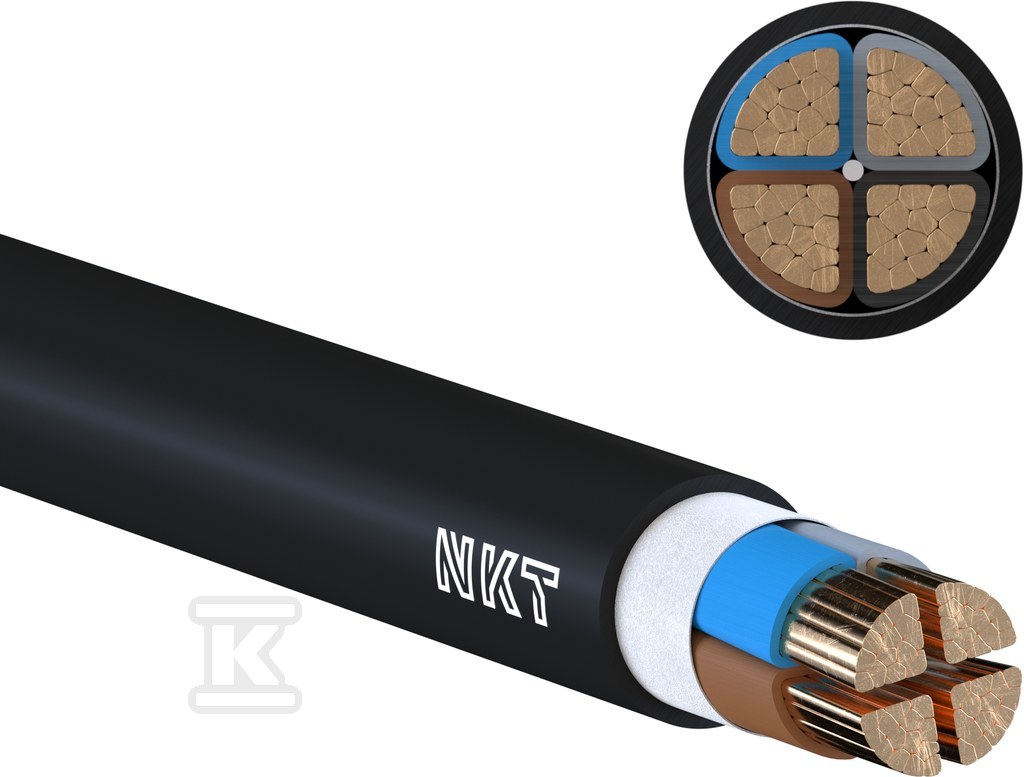

Kabel energetyczny YKY 4x35 SM 112194079

Przewód energetyczny miedziany do stałego ułożenia w budynkach i w gruncie

Kabel YKY z żyłami miedzianymi sektorowymi wielodrutowymi klasy 2, izolacją i powłoką z polichlorku winylu, przeznaczony do przesyłu energii elektrycznej w sieciach o napięciu znamionowym 0,6/1 kV. Konstrukcja z miedzi zapewnia niską rezystancję i stabilny przepływ prądu, a sektorowy kształt żył pozwala na kompaktową budowę przy zachowaniu elastyczności potrzebnej przy montażu. Powłoka zewnętrzna w kolorze czarnym jest odporna na promieniowanie UV, co umożliwia pracę na zewnątrz bez dodatkowej osłony.

Budowa i materiały

Żyły wykonane są z miedzi, wielodrutowe, sektorowe, klasa 2. Izolacja żył i zewnętrzna powłoka to PVC, co daje odporność na działanie wilgoci i typowe czynniki środowiskowe spotykane w instalacjach przemysłowych i obiektowych. Identyfikacja żył kolorowa wg HD 308 S2 ułatwia prawidłowe łączenie na etapie montażu. Kabel jest nierozprzestrzeniający płomienia zgodnie z IEC/EN 60332-1-2, a klasa reakcji na ogień wg EN 13501-6 to Eca. Brak ekranu i pancerza oznacza zastosowanie w instalacjach, gdzie ochrona mechaniczna zapewniana jest przez sposób ułożenia.

Zastosowanie i warunki pracy

Przeznaczony do pracy w urządzeniach energetycznych, zakładach przemysłowych, elektrowniach i lokalnych sieciach zasilających. Nadaje się do układania na stałe wewnątrz pomieszczeń i na zewnątrz, w kanałach kablowych, bezpośrednio w ziemi oraz w obudowach betonowych.

• zakres temperatur pracy od -35 °C do +70 °C,
• minimalna temperatura układania -5 °C,
• minimalna temperatura przechowywania -35 °C,
• minimalny promień gięcia dla kabli wielożyłowych 12-krotność średnicy zewnętrznej.

Taka tolerancja termiczna pozwala na montaż w chłodnych warunkach zimowych i eksploatację w miejscach narażonych na nagrzewanie.

Parametry elektryczne i mechaniczne

Napięcie znamionowe U0 0,6 kV, U 1 kV, napięcie próby 4 kV. Maksymalna dopuszczalna temperatura żyły przewodzącej w normalnej pracy to 70 °C, a w warunkach zwarcia do +140 °C. Przekrój żyły 35 mm2 przy liczbie żył 4 daje przekrój znamionowy typowy dla rozbudowanych obwodów zasilających. Przybliżona średnica zewnętrzna to ok. 24,7 mm, a masa ok. 1631 kg/km, co jest istotne przy planowaniu transportu i podparcia na bębnie.
