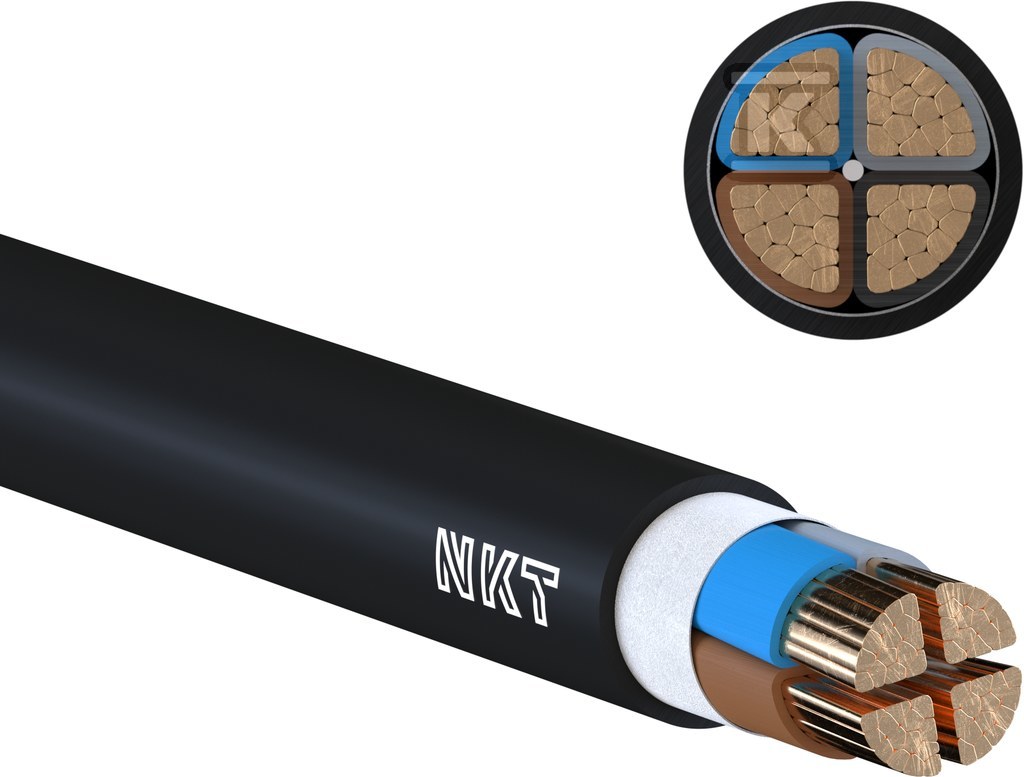

Kabel energetyczny YKY 4x50 SM 112194080

Kabel energetyczny do stałego ułożenia w sieciach niskonapięciowych 0,6/1 kV

Cztery żyły miedziane o przekroju 50 mm2 w układzie sektorowym SM tworzą rdzeń przewodu przeznaczonego do przesyłu energii w instalacjach rozdzielczych i obiektowych. Izolacja żył oraz czarna powłoka zewnętrzna z polichlorku winylu zapewniają odporność mechaniczną i ochronę przed wilgocią w typowych warunkach ułożenia na stałe. Napięcie znamionowe U0 0,6 kV i U 1 kV pozwala na zastosowanie w niskonapięciowych sieciach zasilających budynki, hale przemysłowe i infrastrukturę techniczną, gdzie wymagana jest duża przewodność przy zachowaniu zwartej średnicy zewnętrznej.

Konstrukcja i materiały

Rdzeń składa się z czterech żył miedzianych klasy 2, wielodrutowych, o kształcie sektorowym. Sektorowy przekrój ogranicza średnicę zewnętrzną przy zachowaniu pełnego przekroju czynnego 50 mm2 na żyłę, co ułatwia prowadzenie kabla w kanałach i ciasnych trasach kablowych. Izolacja żył wykonana jest z PVC, a zewnętrzna powłoka również z PVC w kolorze czarnym. Identyfikacja żył kolorowa ułatwia montaż i późniejszą identyfikację obwodów. Przybliżona średnica zewnętrzna wynosi ok. 26,6 mm, a przybliżona masa ok. 2 188 kg/km. Kabel nie posiada pancerza, ekranu, żyły uziemiającej ani powłoki ołowianej, co odpowiada typowej konstrukcji YKY do ułożenia w gruncie lub w pomieszczeniach.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do stałego ułożenia w instalacjach elektrycznych do 1 kV, w tym do zasilania odbiorników stacjonarnych, rozdzielnic i linii rozdzielczych w obiektach objętych wymaganiami CPR. Dopuszczalna temperatura kabla ułożonego na stałe wynosi od -30 °C do 70 °C, a maksymalna temperatura żyły w czasie pracy to 70 °C. Zakres dopuszczalnej temperatury otoczenia po montażu to -35 °C do 70 °C, co pozwala na pracę w chłodnych pomieszczeniach technicznych i w umiarkowanie ciepłych środowiskach. Nierozprzestrzenianie płomienia zgodnie z IEC/EN 60332-1-2 ogranicza rozwój pożaru wzdłuż trasy kabla. Klasa reakcji na ogień Eca wg EN 13501-6 oraz zgodność z EN 50575:2014+A1:2016 potwierdzają dopuszczenie do stosowania w obiektach budowlanych.

Zgodność i parametry eksploatacyjne

Kabel spełnia wymagania dla wyrobów budowlanych w zakresie reakcji na ogień, z oznaczeniem CE i numerem notyfikowanego laboratorium badawczego NB 1014. Brak właściwości bezhalogenowych i niskiej emisji dymów oznacza, że w warunkach pożaru może dochodzić do emisji dymu i halogenów, dlatego trasa powinna być projektowana z uwzględnieniem wentylacji i dróg ewakuacyjnych. Żyły wielodrutowe klasy 2 zapewniają odpowiednią elastyczność przy dużych przekrojach, co ułatwia wprowadzanie kabla do złączy i zacisków bez nadmiernego naprężania izolacji PVC.
