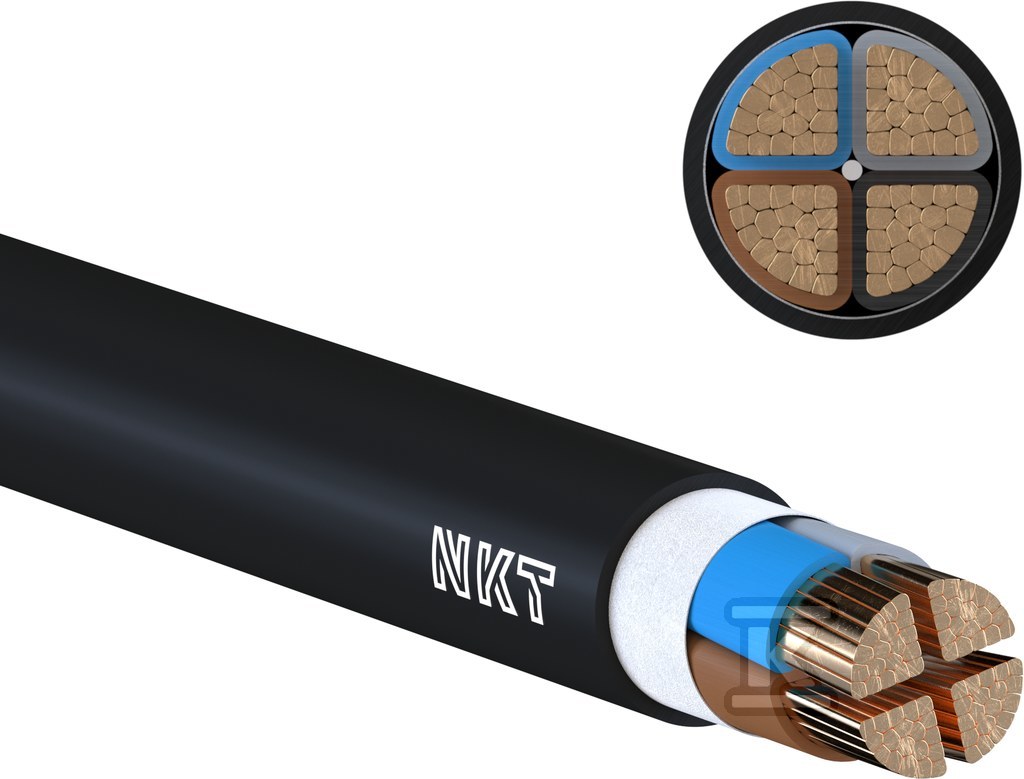

Kabel energetyczny YKY 4x70 SM 112194081

Kabel miedziany YKY 4x70 SM do rozprowadzania energii w instalacjach stałych

Czterożyłowy kabel energetyczny z miedzianymi żyłami sektorowymi o przekroju 70 mm2 przeznaczony jest do stałego ułożenia w ziemi i zasilania odbiorników ruchomych oraz przenośnych. Napięcie znamionowe U0/U 0,6/1 kV pozwala na zastosowanie w sieciach niskiego napięcia, a konstrukcja z izolacją i powłoką z PVC zapewnia odporność mechaniczną w typowych warunkach instalacyjnych. Producentem jest NKT SPÓŁKA AKCYJNA, indeks producenta 112194081.

Budowa i materiały

Żyły wykonane są z miedzi klasy 2, wielodrutowej, o kształcie sektorowym, co ułatwia upakowanie czterech żył w jednym oplotcie i ogranicza średnicę zewnętrzną. Izolacja żył to PVC w kolorze czarnym, z kolorową identyfikacją żył. Zewnętrzna powłoka również z PVC chroni kabel przed działaniem czynników środowiskowych podczas ułożenia na stałe. Kabel nie posiada pancerza, ekranu, żyły ochronnej ani żyły uziemiającej, a także nie ma powłoki ołowianej. Przybliżona średnica zewnętrzna wynosi ok. 31,8 mm, a przybliżona masa ok. 3018 kg/km, co ma znaczenie przy planowaniu transportu i naciągu na bębnie.

Parametry pracy i zastosowanie

Kabel pracuje w zakresie temperatur ułożenia na stałe od -30 °C do 70 °C, a maksymalna temperatura żyły w warunkach eksploatacji to 70 °C. Parametry te pozwalają na montaż w gruncie przez cały rok oraz w pomieszczeniach o zmiennej temperaturze. Cztery żyły o przekroju 70 mm2 dają dużą nośność prądową. Brak ekranu i pancerza oznacza przeznaczenie do instalacji, w których ochronę mechaniczną zapewnia podsypka i ułożenie w wykopie, a nie do bezpośredniego narażenia na uszkodzenia mechaniczne.

Zgodność i bezpieczeństwo

Konstrukcja jest nierozprzestrzeniająca płomienia zgodnie z EN 60332-1-2, co ogranicza rozprzestrzenianie się ognia wzdłuż kabla w warunkach pożaru. Powłoka i izolacja nie są bezhalogenowe według EN 50267-2-2, a kabel nie spełnia kryterium niskiej emisji dymów wg EN 61034-2. Brak żyły ochronnej wymaga zastosowania odrębnego rozwiązania uziemienia zgodnie z projektem instalacji. Parametry elektryczne i mechaniczne odpowiadają klasie kabli ziemnych miedzianych 0,6/1 kV, co ułatwia instalatorowi dobór.
