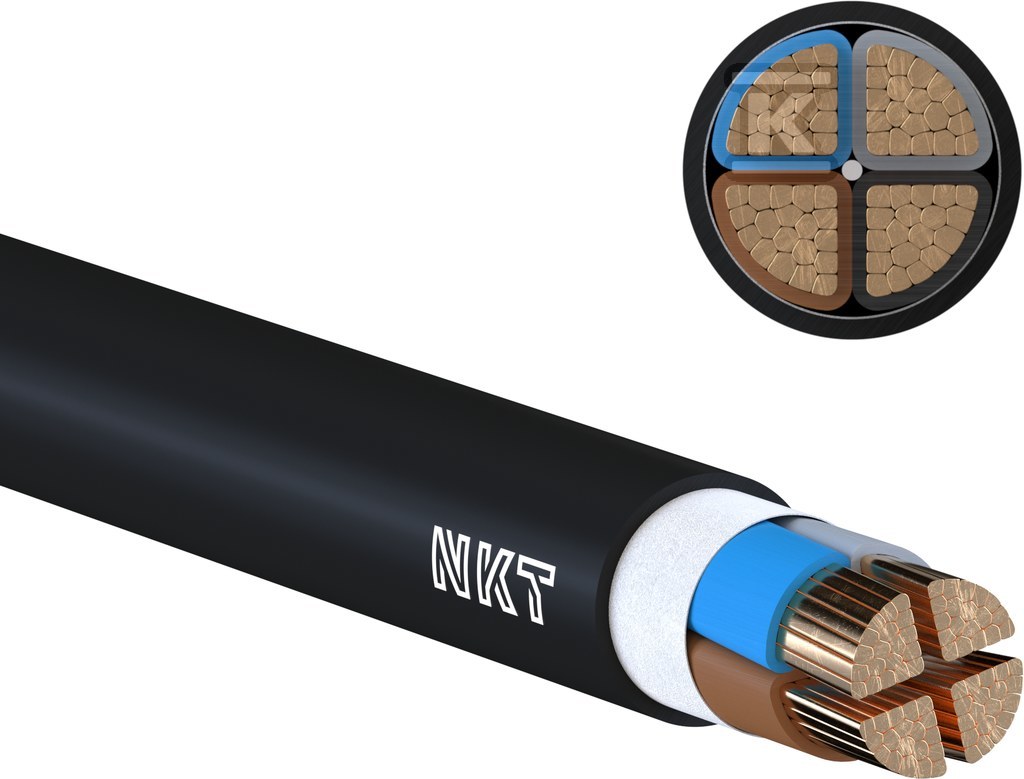

Kabel energetyczny YKY 4x95 SM 112194082

Kabel miedziany do stałego ułożenia w ziemi i instalacjach przemysłowych

Rozwiązanie przeznaczone do rozprowadzania energii w sieciach o napięciu 0,6/1 kV, z czterema żyłami o przekroju 95 mm2. Miedziana konstrukcja z izolacją i powłoką z PVC sprawdza się w instalacjach przemysłowych, rozdzielniach i sieciach miejscowych, gdzie wymagane jest trwałe ułożenie na stałe wewnątrz i na zewnątrz pomieszczeń. Dzięki odporności na promieniowanie UV kabel może pracować w warunkach zewnętrznych, a parametry mechaniczne pozwalają na bezpośrednie układanie w ziemi i w obudowach betonowych.

Konstrukcja i materiały

Rdzeń tworzą cztery miedziane żyły sektorowe klasy 2, czyli wielodrutowe, co ułatwia gięcie i montaż w rozdzielniach oraz w ciasnych trasach kablowych. Każda żyła ma izolację z PVC w kolorze czarnym, z kolorową identyfikacją żył. Zewnętrzną osłonę stanowi powłoka z PVC, bez pancerza i bez ekranu. Przybliżona średnica zewnętrzna wynosi 36,7 mm, a przybliżona masa to 4146 kg/km, co jest istotne przy planowaniu transportu i podparcia na bębnie. Kabel nie jest bezhalogenowy i nie deklaruje niskiej emisji dymów wg EN 61034-2.

Zastosowanie i warunki pracy

Przeznaczony do układania na stałe, bezpośrednio w ziemi, w kanałach kablowych oraz w obudowach betonowych. Sprawdzi się w elektrowniach, przemyśle, rozdzielniach i sieciach miejscowych, także tam gdzie wymagana jest odporność na działanie promieniowania UV. Dopuszczalna temperatura pracy kabla ułożonego na stałe to od -30 °C do 70 °C, a maksymalna temperatura żyły w warunkach obciążenia to 70 °C. Brak żyły uziemiającej i żyły ochronnej oznacza, że uziemienie musi być realizowane w ramach projektu instalacji.

Parametry elektryczne i bezpieczeństwo

Napięcie znamionowe U0/U wynosi 0,6 kV / 1 kV, przy znamionowym przekroju żyły 95 mm2 i liczbie żył 4. Konstrukcja odpowiada normie PN-93/E-90401. Izolacja i powłoka z polwinitowego PVC są nierozprzestrzeniające płomienia zgodnie z EN 60332-1-2. Producentem jest NKT SPÓŁKA AKCYJNA.
